Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция №3 Дата: 17.05.2021.

3. Нанести внутрь трубы силиконовую смазку;

4. Вставить трубу в обжимную гильзу до упора так, чтобы ее край был виден в контрольном

отверстии гильзы;

5. Для зажима гильзы необходимо использовать специальные ручные или электрические пресс-

клещи со сменными вкладышами типа ТН, H, B или U и размером, соответствующим

диаметру обжимаемой трубы, что принципиально важно для безаварийной работы системы.

В таблице ниже показаны профили вкладышей и их соответствие различным диаметрам

трубы.

ДИАМЕТР

ПРОФИЛЬ

Ø16 (2,0)

Ø20 (2,0)

Ø26 (3,0)

Ø32 (3,0)

Ø40 (4,0)

Ø50 (4,5)

Ø63 (4,5)

6. Клещи необходимо надеть на обжимную гильзу так, чтобы они располагались строго

перпендикулярно оси трубы и кольцевой выступ гильзы лег в выемку вкладышей,

установленных в пресс-клещи. Затем необходимо однократно с некоторым усилием сжать

клещи (или включить привод электрических клещей) до полного смыкания губок.

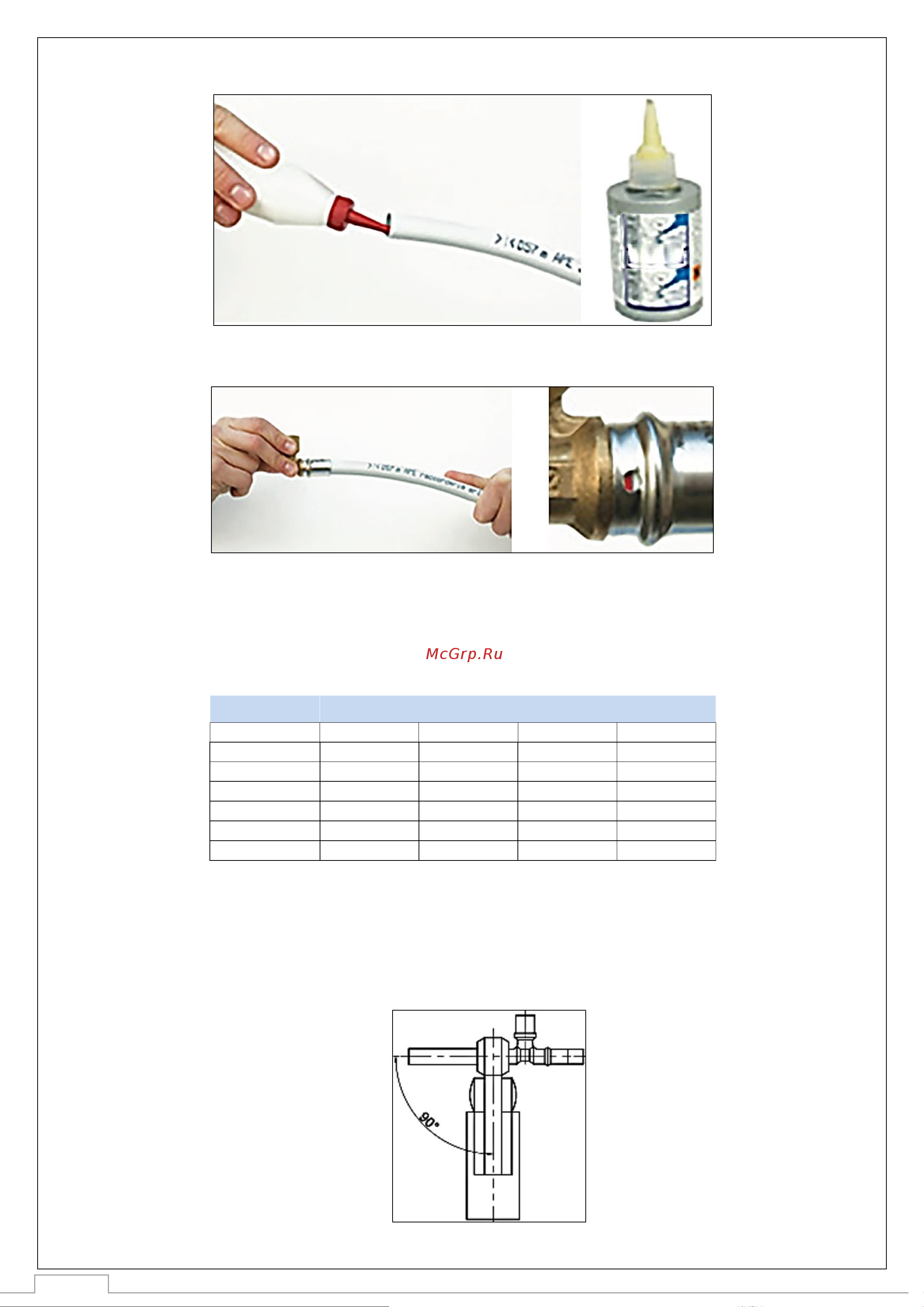

Изображения ниже показывают правильное расположение губок клещей по отношению к

профилю.
