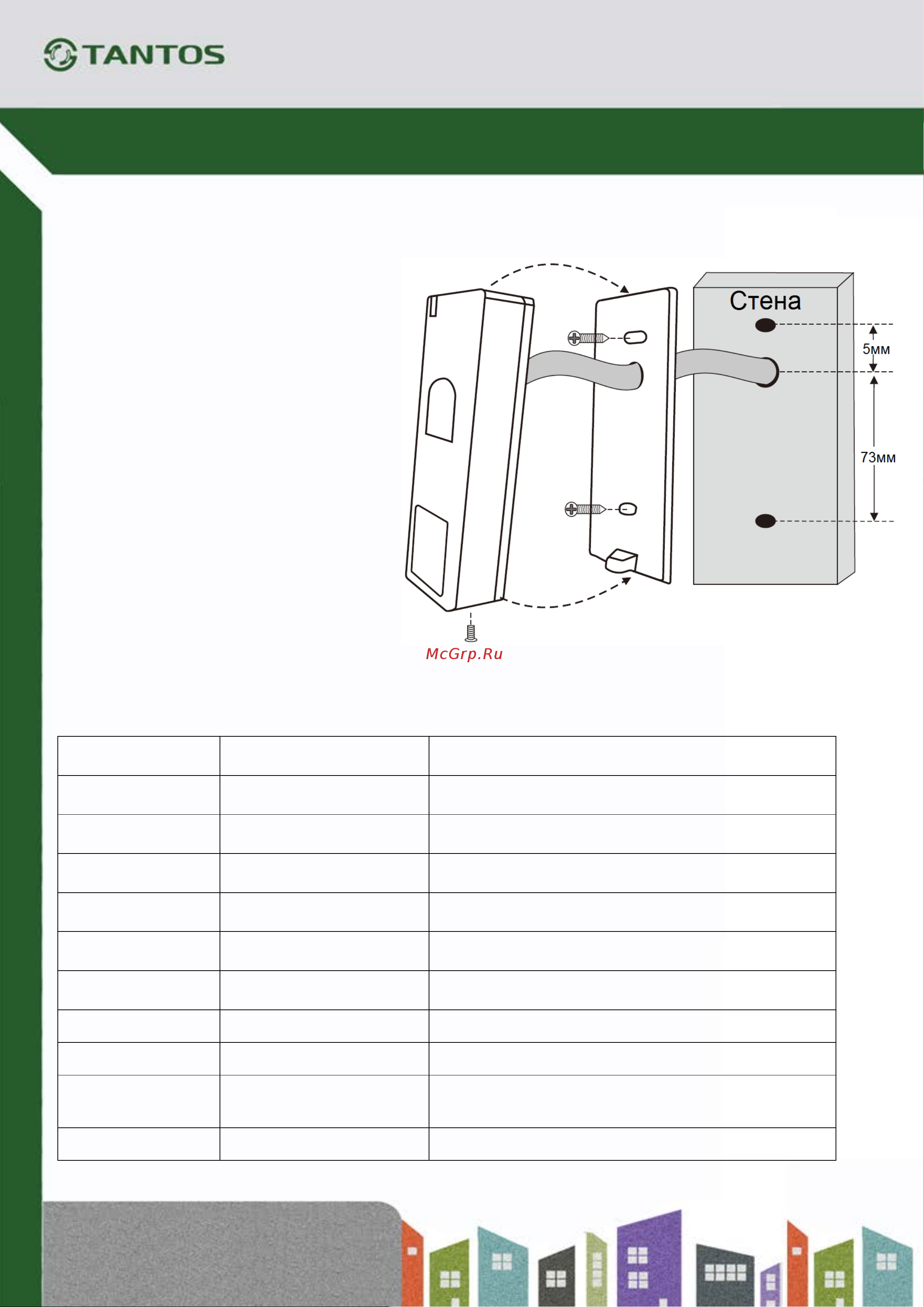

Установка

• Отверните фиксирующий винт

внизу корпуса устройства

• Снимите заднюю крышку

устройства

• Просверлите 2 отверстия в

стене для дюбелей и одно

отверстие для ввода кабеля

• Вставьте дюбели в отверстия

• Закрепите заднюю крышку на

стене шурупами

• Подключите кабель устройства

удобным вам методом

• Установите устройство на

заднюю крышку и закрепите его

винтом снизу

Назначение соединительных проводов

Цвет провода Назначение Примечание

Красный

Питание +12~24В Вход питания плюс 12~24В

Черный

Общий провод (GND) Общий провод, минус питания

Синий

Реле НР Нормально разомкнутый контакт реле

Фиолетовый

Реле общий (COM) Переключающийся контакт реле

Оранжевый

Реле НЗ Нормально замкнутый контакт реле

Желтый

Кнопка «Выход» Вход кнопки запроса на выход (RTE)

Зеленый

D0 Вход/выход Wiegand Data 0

Белый

D1 Вход/выход Wiegand Data 1

Серый

Выход тревоги

Выход тревоги, подключающийся при тревоге к

общему проводу

Коричневый

Вход датчика двери Вход для датчика двери (нормально замкнутый)
