1. НАЗНАЧЕНИЕ

Разъединители серии РЕ19 предназначены для пропускания номинальных токов,

включения и отключения без нагрузки электрических цепей номинальным напря-

жением до 500В переменного тока частотой 50 и 60 Гц в устройствах распределения

электрической энергии.

Разъединители состоят из изоляционного основания, неподвижных и подвижных

контактов, ручного привода.

Изоляционное основание служит базой для сборки основных сборочных единиц

и для установки разъединителей на месте монтажа, выполнено в виде изоляторов

или изоляционных панелей.

В конструкции разъединителей применена контактная система ножевого типа

с видимым разрывом цепи. На изоляционное основание устанавливаются контакт-

ные узлы. Каждый контактный узел состоит из токоведущего элемента, предназна-

ченного для присоединения вводных внешних проводников, токоведущего элемента,

предназначенного для присоединения выводных внешних проводников, и подвижных

контактов, жестко связанных с приводом разъединителя и предназначенных для осу-

ществления замыкания и размыкания контактного узла. Подвижные контакты, вы-

полненные в виде одной или нескольких параллельно расположенных пластин, нахо-

дят на неподвижные контакты. Контактное нажатие создается пружинами (плоскими

или пружинными кольцами).

Разъединители имеют следующие исполнения по виду ручного привода:

• центральная рукоятка, расположенная непосредственно на разъединителе по его центру;

• боковая рукоятка, устанавливаемая на конце приводного вала справа или слева;

• передняя смещенная рукоятка, предназначенная для управления разъединителем, на-

ходящимся в НКУ, и устанавливаемая на передней поверхности НКУ справа или слева.

Конструкция контактных выводов соответствует требованиям ГОСТ 24753-81 и обе-

спечивает присоединение медных шин с сечениями, приведенными в таблице 2.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

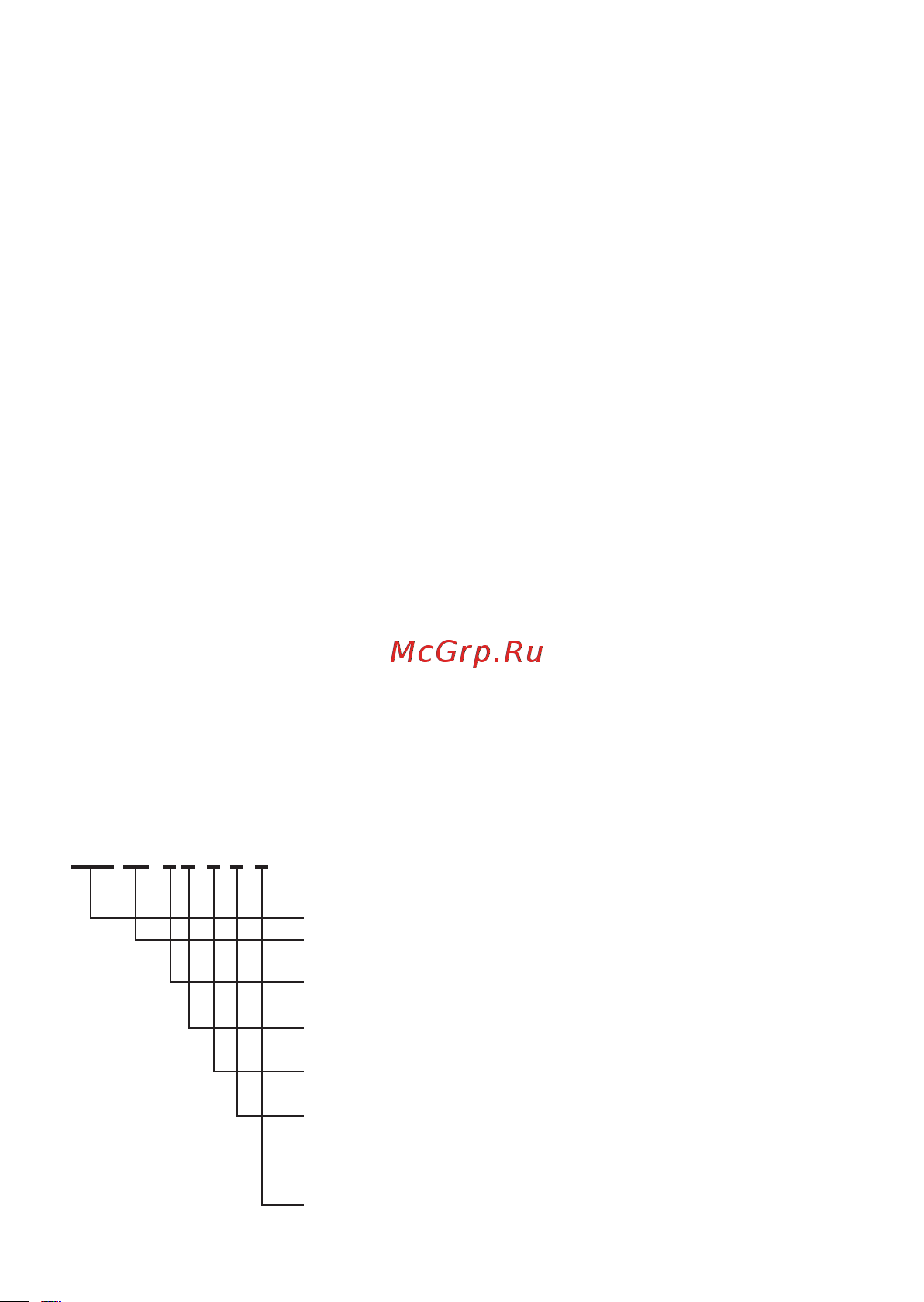

РЕ19-XX- X X X X X

Серия

Обозначение условного теплового тока:

41 – 1000А; 43 – 1600А; 44 – 2000А; 46 – 3150A

Количество полюсов и число направлений:

3-трехполюсный на одно направление

Вид присоединения внешних проводников к контактным выводам:

1 – параллельно плоскости монтажа

Расположение плоскости присоединения внешних зажимов:

1 – переднее

Вид ручного привода:

1 – центральная рукоятка; 2 – боковая рукоятка;

4 – передняя смещенная рукоятка;

6-рычаг для пополюсного оперирования штангой;

Вспомогательные контакты: 0 – отсутствие
