STOUT PN16, вн/вн 3/4
14. Гарантийные обязательства
Изготовитель гарантирует соответствие продукции STOUT требованиям безопасности при условии соблюдения потребителем
правил использования, транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок эксплуатации и хранения
оборудования STOUT составляет - 24 месяца, от даты продажи, указанной в транспортных документах. Срок службы изделия –
не менее 5 лет, при соблюдении условий эксплуатации, перевозки и монтажа. Гарантия распространяется на все дефекты,
возникшие по вине завода - изготовителя.
Гарантия не распространяется на дефекты, возникшие в случаях:
- нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;
- ненадлежащей транспортировки и погрузо-разгрузочных работ;
- наличия следов воздействия веществ, агрессивных к материалам изделия;
- наличия повреждений, вызванных пожаром, стихией, форс - мажорными обстоятельствами;
- повреждений, вызванных неправильными действиями потребителя;
- наличия следов постороннего вмешательства в конструкцию изделия.
Претензии к качеству товара могут быть предъявлены в течение гарантийного срока.
Неисправные изделия, вышедшие из строя по вине производителя, в течение гарантийного срока ремонтируются или
обмениваются на новые бесплатно. Затраты, связанные с демонтажем и транспортировкой неисправного изделия в период
гарантийного срока, Покупателю не возмещаются.
В случае необоснованности претензии затраты на диагностику и экспертизу изделия оплачиваются Покупателем.
15. Гарантийный талон
Гарантийный талон
к накладной № __________ от «___» ______________ г.
Наименование товара: Редуктор давления
№
Артикул
Примечание
Гарантийный срок - 24 месяцев с даты продажи конечному потребителю.
Претензии по качеству товара принимаются по адресу:
117418, Российская Федерация, Москва, Нахимовский пр-т, 47, офис 1522, ООО «Терем», тел: +7 (495) 775-20-20, факс: 775-20-25,
E-mail: info@teremopt.ru
При предъявлении претензий к качеству товара, покупатель предоставляет следующие документы:
1. Заявление в произвольной форме, в котором указываются:
- название организации или Ф.И.О. покупателя;
- фактический адрес покупателя и контактный телефон;
- название и адрес организации, производившей монтаж;
- адрес установки изделия;
- краткое описание дефекта.
2. Документ, подтверждающий покупку изделия (накладная, квитанция);
3. Фотографии неисправного изделия;
4. Акт гидравлического испытания системы, в которой монтировалось изделие;
5. Копия гарантийного талона со всеми заполненными графами.
С условиями гарантии, правилами установки и эксплуатации ознакомлен:
Покупатель ______________ Продавец ______________
(подпись) (подпись)
Дата продажи
Штамп или печать
торгующей организации

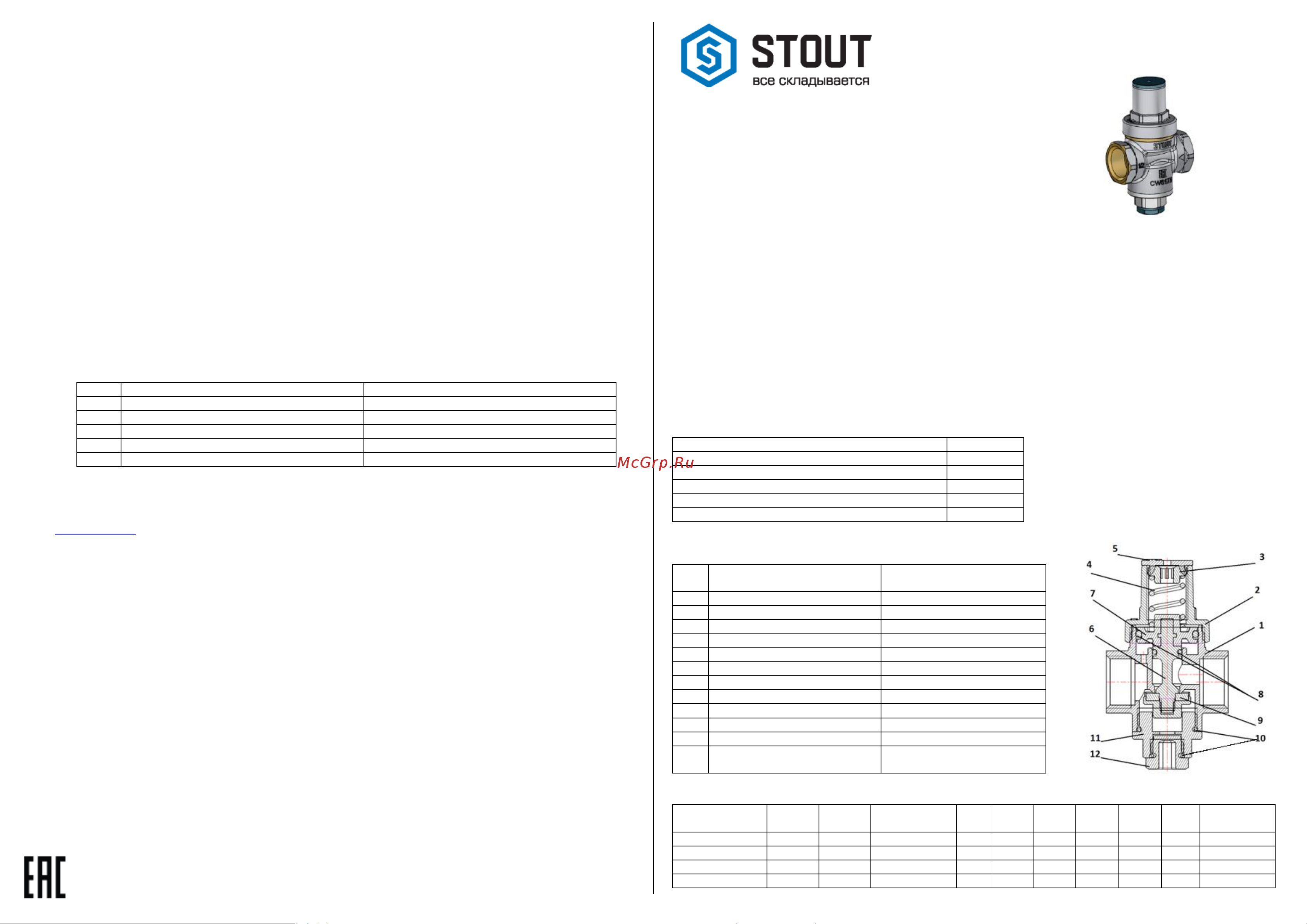

ТЕХНИЧЕСКИЙ ПАСПОРТ
1. Наименование
Редуктор давления поршневого типа STOUT, SVS-10xx-0000xx
2. Изготовитель
OFFICINE RIGAMONTI Spa, Italy
3. Импортер
ООО «ТЕРЕМ», Россия, 119607 г. Москва, ул. Раменки дом 17, корп.1
4. Назначение
Редуктор давления STOUT представляет собой автоматический клапан, снижающий и стабилизирующий давление среды внутри
распределительного трубопровода с учетом предварительного заданного значения. Благодаря своим компактным габаритным
размерам, бесшумной работе и особому самоочищающемуся внутреннему седлу этот редуктор давления может использоваться
в квартирах многоэтажных и одноэтажных зданий (согласно EN 806-2 и EN805), а также в качестве устройства защиты бойлера
или автоматов для продажи напитков.
В частности, мы рекомендуем использовать редуктор давления в следующих случаях:
- избежать высокого давления в сети, что может привести к повреждению гидротехнических приборов;
- поддержать постоянное давление при значительных изменениях давления на входе в редуктор
(резкого повышения давления в ночное время).
Область применения редуктора давления поршневого типа STOUT:
- после счетчика, на входе в водопроводную сеть, горячего или холодного водоснабжения;
- перед емкостями или котлами.
5. Основные технические характеристики
Таблица 1
Характеристика
Значение
Диапазон регулирования (PS), бар
От 1 до 5,5
Диапазон рабочих температур (TS), ˚С
От 0 до 130
Максимальное допустимое давление на входе (PN), бар
16
Заводская настройка давления, бар
3
Гнездо для аксиального манометра
1/4"
6. Конструкция редуктора
Таблица 2
№
поз.
Наименование
Материал
1
Корпус
Латунь CW617N (UNI EN 12165)
2
Верхняя крышка корпуса
Латунь CW617N (UNI EN 12165)
3
Регулировочный винт
Латунь CW614N (UNI EN 12164)
4
Пружина калибровочная
Сталь SM (EN 10270-1)
5
Пробка пружинной камеры
Полиэтилен
6
Шток поршня
Латунь CW614N (UNI EN 12164)
7
Тарелка поршня
Полиамид PA66 GF50
8
Уплотнительные кольца поршня
Эластомер EPDM perox
9
Уплотнение седла
Эластомер EPDM perox
10
Сальник нижней крышки
Эластомер EPDM perox
11
Нижняя крышка корпуса
Латунь CW614N (UNI EN 12164)
12
Пробка отверстия для
манометра
Nilamid+ 10% стекло
7. Габаритные и присоединительные размеры Таблица 3
Размер
резьбы
Тип
резьбы
Исполнение
D,
мм
D1,
мм
L, мм
H,
мм
H1,
мм
H2,
мм
Вес
(нетто), кг
1/2”
вн/вн
под манометр
28
34
49
84
35
49
0,29
3/4"
вн/вн
под манометр
28
34
50
89
36,5
52,5
0,34
1/2"
вн/вн
без подк. ман
28
34
49
77
28
49
0,28
3/4"
вн/вн
без подк. ман
28
34
50
82
29,5
52,5
0,33
