РЕГУЛЯТОРЫ ДАВЛЕНИЯ (РЕДУКТОРЫ)
БАЛЛОННЫЕ ОДНОСТУПЕНЧАТЫЕ
ПАСПОРТ
НАЗНАЧЕНИЕ
Регуляторы давления (редукторы) баллонные одноступенчатые предназначены для понижения и регулирования давления
газа, поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления газа при питании
постов и установок газовой сварки, резки, пайки, нагрева и других процессов газопламенной обработки.
Редукторы изготавливается в соответствии с требованиями ГОСТ 13861–89, ИСО 2503–83 и ГОСТ12.2.052–81.
Редукторы выпускаются для газов:
кислород – БКО 50 4 KRASS
ацетилен – БАО 5 4 KRASS
пропан – БПО 5 4 KRASS
Редукторы выпускается в климатическом исполнении УХЛ2 для типа атмосферы II и группы условий эксплуатации - 3 по
ГОСТ 15150–69, но для работы в интервале температур -25+50 С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
БКО 50 4 KRASS
БАО 5 4 KRASS
БПО 5 4 KRASS
Наибольшая пропускная способность, м
3
/ч
50
5
5
Наибольшее давление газа на входе, МПа (кгс/см
2
)
20(200)
2,5(25)
2,5(25)
Наибольшее рабочее давление газа МПа (кгс/см
2
)
1,25(12,5)
0,15(1,5)
0,3(3,0)
Давление срабатывания предохранительного клапана МПа (кгс/см
2
)
1,5–1,8(15–18)
-
-
Коэффициент неравномерности давления, i, не более
-0,15≤i≤+0,15
Коэффициент перепада давления, R, не более
0,3
Материал корпуса
Латунь
Алюминий
Алюминий
Габаритные размеры, мм, не более
122*160*174
122*160*165
122*160*148
Масса, кг, не более
0,85
1,1
0,75
Драгоценные металлы в изделии не применяются,
Технические параметры редукторов при работе в промежуточных режимах определяются по ГОСТ 13861–89
КОМПЛЕКТНОСТЬ
• Редуктор в собранном виде 1
• Паспорт 1
• Ниппель универсальный под рукав резиновый диаметром 6,3 мм или 9 мм
по ГОСТ 9356–75 1*
• Гайка 1*
*Ниппель и гайку допускается поставлять в сборе с редуктором

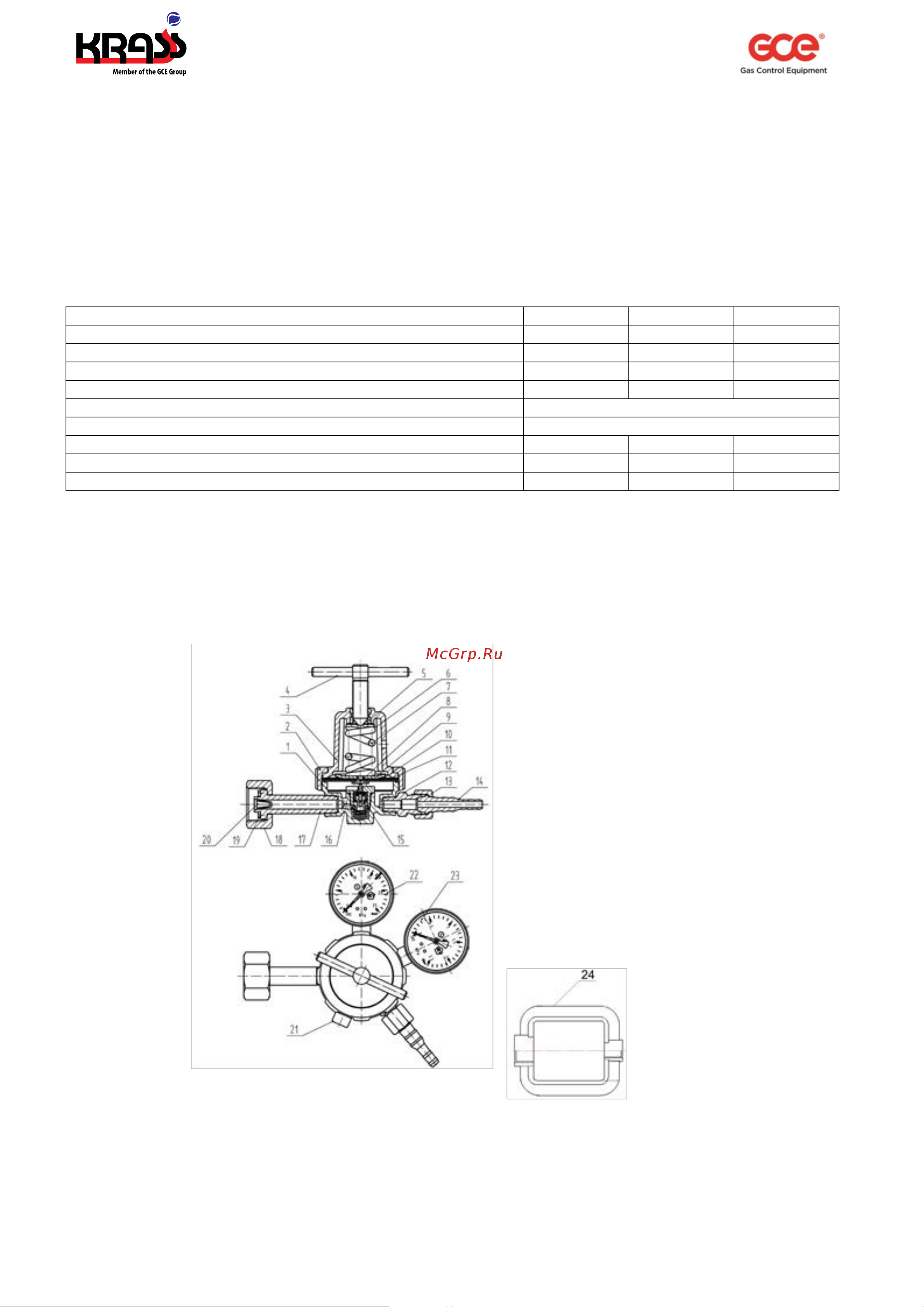

Рис. 1. Редуктор баллонный одноступенчатый
1 – корпус редуктора; 2 – гайка; 3 – крышка редуктора; 4 – маховик; 5 – втулка; 6 – упор маховика; 7 – пружина задающая; 8, 9,
10,11 – мембрана в сборе; 12 – выходная втулка; 13 – гайка 19 М16х1,5; 14 – ниппель универсальный ø 6,3х9 мм; 15 –
редуцирующий узел; 16 – уплотнитель; 17 – штуцер выходной; 18 – гайка входная; 19 – прокладка; 20 –элемент фильтрующий; 21
– предохранительный клапан (для БКО 50 4 KRASS); 22 – показывающее устройство для определения высокого давления (кроме
БПО 5 4 KRASS); 23 – показывающее устройство для определения низкого давления; 24 – Хомут (для БАО 5 4 KRASS).
