Редукторы (регуляторы расхода газа) пред-

назначены для понижения и регулирования

давления газа, поступающего из баллона, и

автоматического поддержания постоянного

заданного рабочего давления газа при пита-

нии постов и установок газовой сварки, рез-

ки, пайки, нагрева и других процессов газо-

пламенной обработки. Корпуса манометров

дополнительно защищены резиновыми ко-

жухами, которые предохраняют устройства

от механических повреждений.

Вариации редукторов (регуляторов расхода

газа):

• БКО-50-КР-И — редуктор кислородный

• БПО-5-КР-И — редуктор пропановый

• БАО-5-КР-И — редуктор ацетиленовый

• У30/АР40-КР-И — регулятор расхода газа с

двумя манометрами-расходометрами для

углекислоты и аргона

• У30/АР40-КР-ИР — латунный регулятор

расхода газа с одним ротаметром для угле-

кислоты и аргона

• У30/АР40-КР-ИР-01 — алюминиевый ре-

гулятор расхода газа с одним ротаметром

для углекислоты и аргона

Редукторы (регуляторы расхода газа) выпу-

скаются в климатическом исполнении УХЛ2

для типа атмосферы II и группы условий экс-

плуатации – 3 по ГОСТ15150, для работы в

интервале температур от - 25 до +50° С. Для

редукторов (регуляторов расхода газа) угле-

кислотных от +5 до +50° С.

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

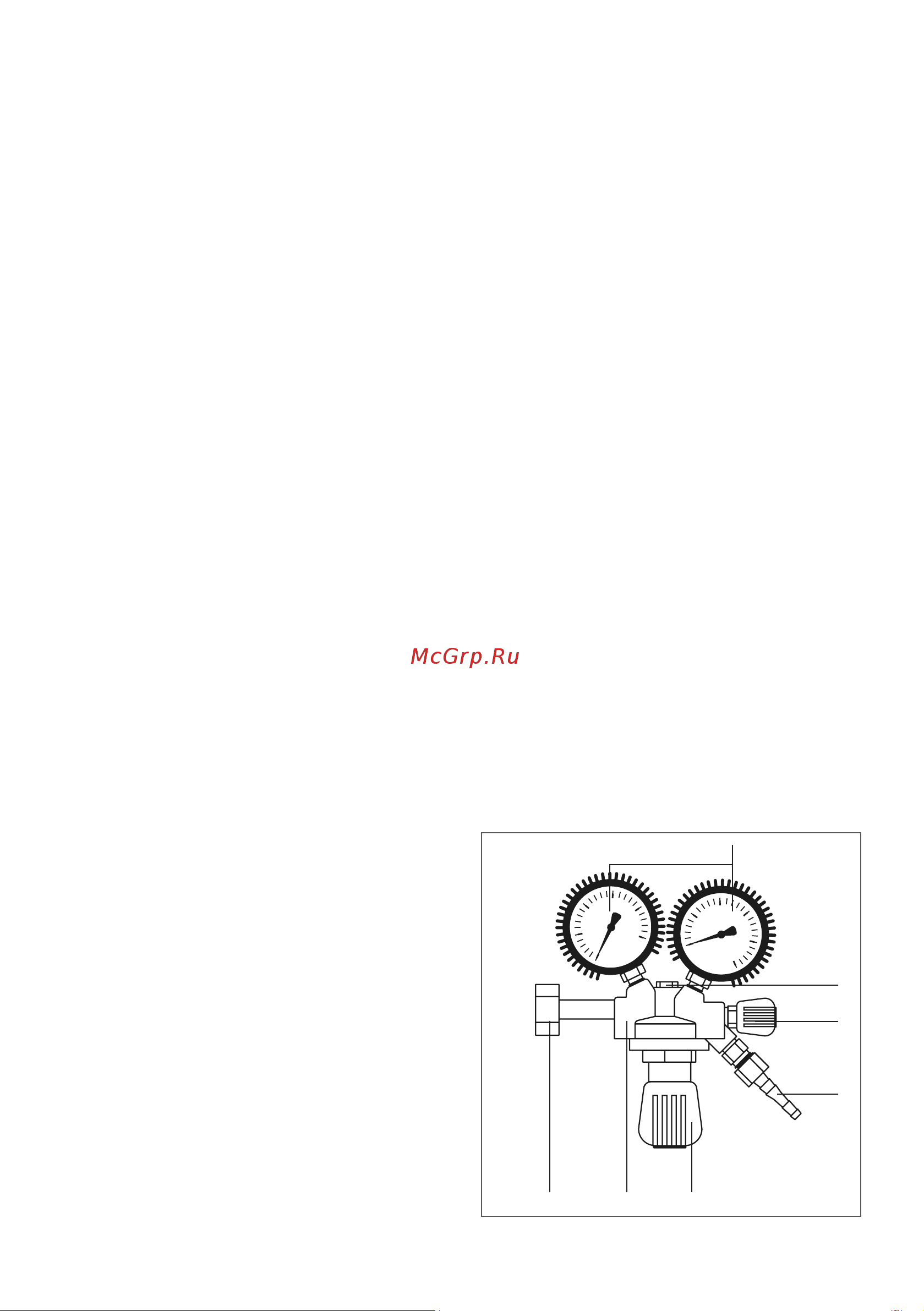

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Редуктор (регулятор расхода газа) 1 шт.

Руководство по эксплуатации 1 шт.

ВНИМАНИЕ: Допускается прикладывать от-

дельно (в общей упаковке): ниппель, гайку

накидную для крепления ниппеля, регулиру-

ющий маховик или винт.

Понижение давления газа, поступающего в

редуктор (регулятор расхода газа) из балло-

на, происходит путём одноступенчатого рас-

ширения его при прохождении через зазор

между седлом и редуцирующим клапаном в

камеру рабочего давления.

При вращении регулирующего маховика

(винта) по часовой стрелке, усилие задаю-

щей пружины передается через мембрану

и толкатель на редуцирующий клапан. Во

время перемещения, толкатель открывает

газу проход из камеры высокого давления

через образовавшийся зазор между реду-

цирующим клапаном и седлом в камеру ра-

бочего давления и демпфирующую камеру.

Сила, действующая на мембрану со стороны

демпфирующей камеры, компенсирует силу

задающей пружины и способствует уста-

новлению зазора, при котором давление в

рабочей камере остается постоянным при

различном расходе и различных входных

давлениях газа.

Присоединение к баллону:

• БКО-50-КР-И, У30/АР40-КР-И, У30/АР40-

КР-ИР и У30/АР40-КР-ИР-01 — присое-

диняются к баллону входным штуцером с

помощью гайки с резьбой G-3/4” по ГОСТ

6357-81.

• БПО-5-КР-И — присоединяется к балло-

ну входным штуцером с помощью гайки с

специальной резьбой - СП21,8 - 14 ниток на

1» LH.

• БАО-5-КР-И — присоединяется к баллону

скобой с прижимным винтом М10.

Отбор газа осуществляется через ниппель

универсальный, к которому присоединяется

резинотканевый рукав Ø 6 или 9 мм по ГОСТ

9356-75.

1 7
