Lifan 00-00000762 Инструкция по установке редуктора онлайн

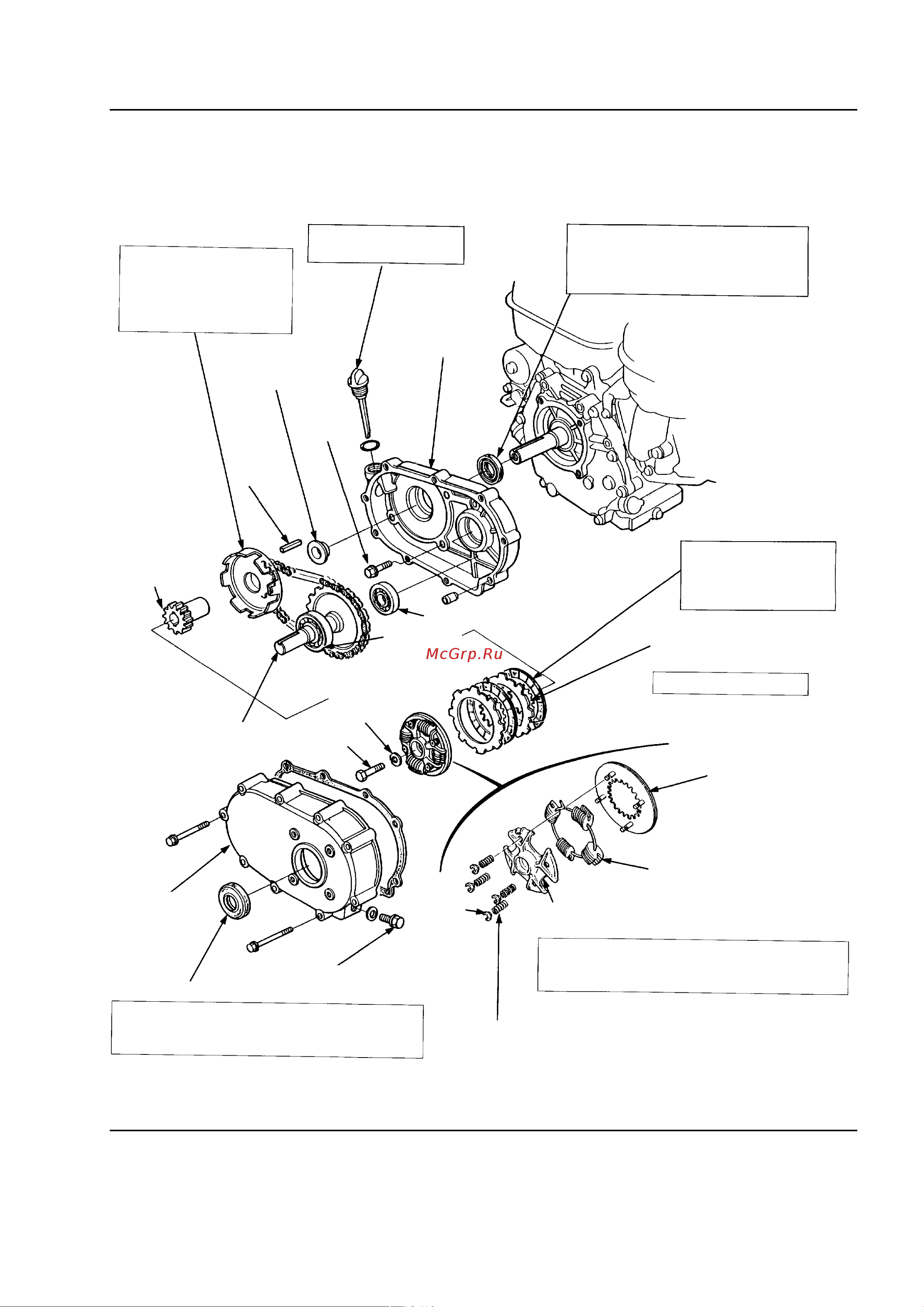

РЕДУКТОР RТИПА С ПЕРЕДАТОЧНЫМ ЧИСЛОМ 1/2
(С ЦЕНТРОБЕЖНЫМ СЦЕПЛЕНИЕМ)
a. РАЗБОРКА/СБОРКА
[1]
Центральная шестерня
фрикционной муфты
[
5]
Шпонка
крепления
центральной
шестерни
фрикционной
муфты
диаметром 25 мм
8 x 32
(4 шт.)
[3]
Ведущая звездочка
СБОРКА:
Закрепите цепь на шестерни вала
механизма отбора мощности и ве
дущей звездочке, установите в кор
пус редуктора комплектно.
[4]
Упорная шайба
[6]
Маслоизмерительный щуп
СБОРКА:
Замените масло
[7] Корпус
редуктора
[9] Шарикоподшипник 6205
[12]
Шарикоподшипник
6206
[13]
Пружинная
шайба 8 мм
М8 x 25
[8]
Сальник (30 x 46 x 8 мм)
СБОРКА:
Будьте осторожны, чтобы не повредить рабочую
кромку сальника при установке на коленчатый вал.
[10]
Фрикционный диск муфты (2 шт.)
ПРОВЕРКА:
СБОРКА:
Обратите внимание на после
довательность установки.
[11]
Стальной диск муфты (2 шт.)
ПРОВЕРКА:
[14]
Нажимной диск
фрикционной муфты
[15] Грузик центробежного механизма
[16]
Корпус центробежного механизма
СБОРКА:
При установке совместите канавку в корпусе центробежного
механизма со шпонкой крепления центральной шестерни фрик
ционной муфты.
[17] Отжимная пружина центробежного механизма (4 шт.)
[18]
Опорная
шайба
отжимной
пружины
центробежного
механизма (4 шт.)
[19] Пробка сливного отверстия М12
[20] Сальник (PJ30507)
СБОРКА:
Будьте осторожны, чтобы не повредить рабочую кромку сальника
при установке вала механизма отбора мощности в крышку
редуктора.
[21]
Крышка
редуктора
[2]
Вал механизма
отбора мощности
