6 ComaroРЕФРИЖЕРАТОРНЫЕ ОСУШИТЕЛИ СЖАТОГО ВОЗДУХА CRD РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Инсталяция

2.4

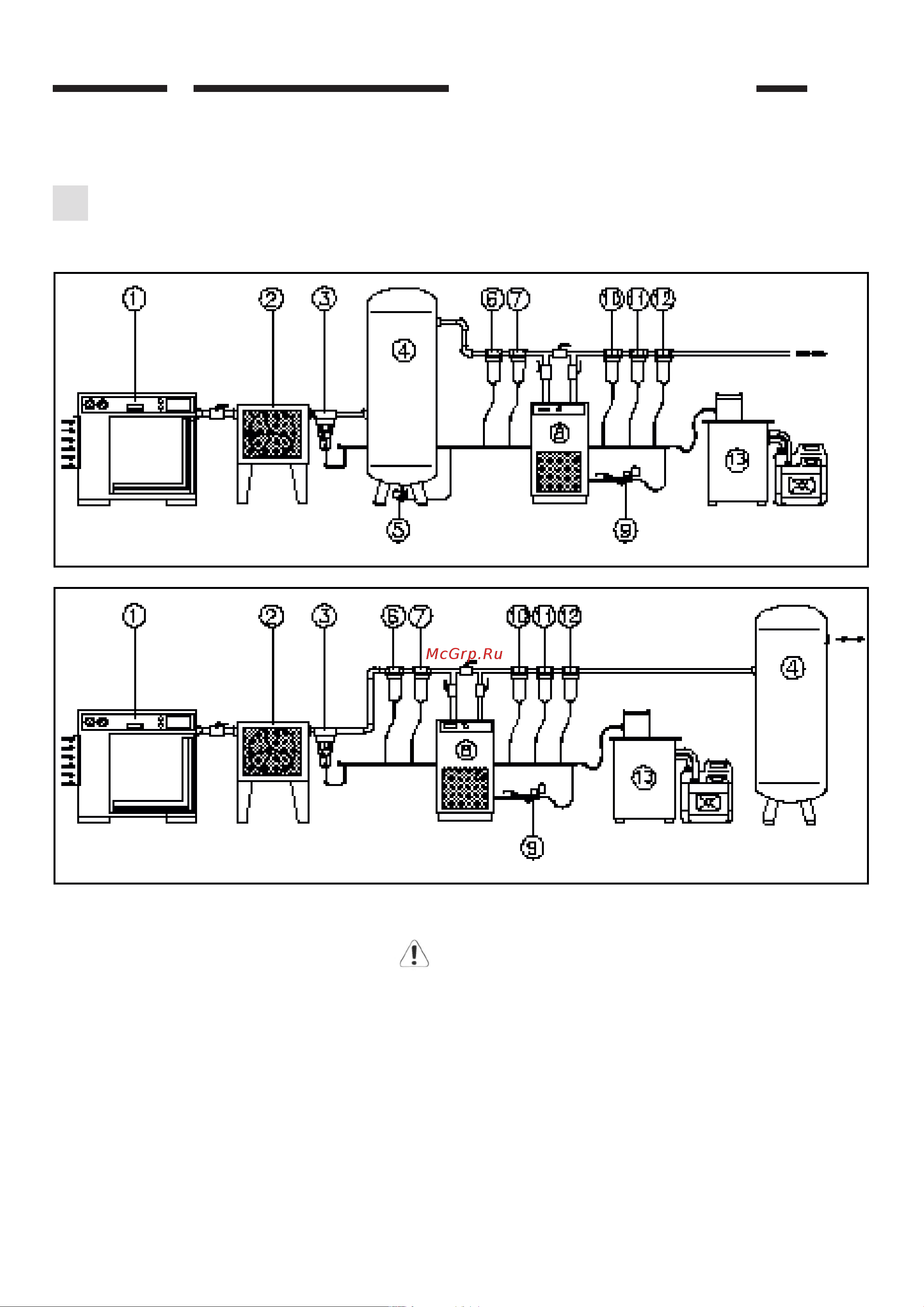

Схема монтажа

1. Воздушный компрессор

2. Вторичный охладитель

3. Сепаратор / влагоотделитель

4. Ресивер

5. Автоматический кран слива конденсата

6. Фильтр предварительной очистки 25µ

7. Пылеулавливающий фильтр 5µ

8. Осушитель

9. Электромагнитный клапан слива

конденсата

10. Фильтр тонкой очистки 1µ–0,1 мг/м

11. Фильтр тонкой очистки 0,1µ –0,01 мг/м

12. Угольный фильтр 0,008 мг/м

13. Сепаратор для разделения масла

иводы

Для оптимизации эксплуатации осушителя рекомендуем установить его

так, чтобы все устройства регулировки установки были хорошо видны

ибыли легкодоступны.

Рекомендуем установить керамический фильтр предварительной очистки,

т.к. он эффективнее защищает от проникновения грязи, благодаря предот-

вращению накапливания грязи и масляных веществ на теплообменниках.
