Технический паспорт изделия и руководство по эксплуатации. Трап регулируемый серий Т 615, Т 616

1. Назначение и общие сведения

Трапы серии Т 615, Т 616 предназначены для приема и отведения сточных вод в

канализационную сеть. Устанавливаются на улице или в неотапливаемых помещениях. При

выборе трапа следует руководствоваться критерием допустимой нагрузки:

− до 7 тонн для изделий с пластиковым подрамником;

− до 15 тонн для изделий с чугунным подрамником.

2. Устройство и технические характеристики

Комплект поставки:

Артикул

Наименование

модели

Решетка чугунная

Чугунный

подрамник

Пластиковый

подрамник

Корзинка

грязеуловитель

Незамерза

ющий

сифон

Прижимной фланец

с уплотнительным

кольцом и

комплектом

крепежа

Корпус трапа

горизонтальный

Корпус трапа

вертикальный

04.093

T 616.0 PNsP

1 шт

04.094

T 616.1 PNsP

1 шт

04.095

T 616.0 PNsG

1 шт

04.096

T 616.1 PNsG

1 шт

04.097

T 615.0 PNsP

1 шт

04.098

T 615.1 PNsP

1 шт

04.099

T 615.0 PNsG

1 шт

04.100

T 615.1 PNsG

1 шт

• материал решетки и подрамника чугунного – чугун;

• материал гидрозатвора – ABS-пластик;

• материал пластиковый подрамник, грязеуловитель, корпус – полипропилен.

Габаритные и присоединительные размеры:

• выходной диаметр для серии Т 615 – 110 мм;

• выходной диаметр для серии Т 616 – 110/160 мм;

• пропускная способность для серии Т 615, не менее – 4,1 л/с;

• пропускная способность для серии Т 616, не менее – 4,3 л/с;

• температура окружающей среды – от -50 °С до +90 °С;

• срок службы, не менее – 50 лет.

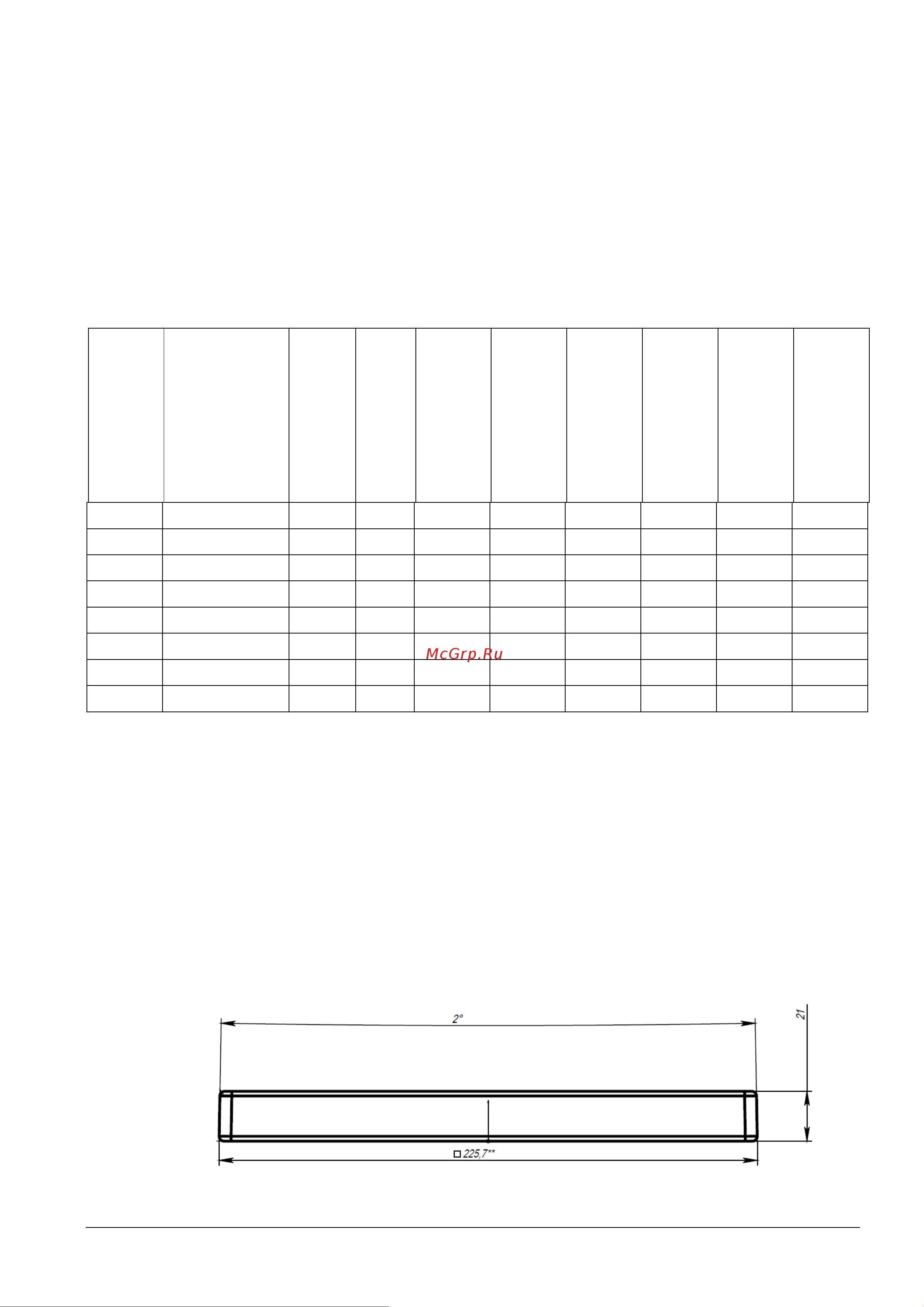

Рис. 1 Чертеж чугунной решетки
