Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 2. Дата: 18.12.2020
2
Оглавление
№
Наименование
Стр.
1
Сведения об изделии
2
2
Назначение изделия
2
3
Устройство и технические характеристики
2-3
4
Номенклатура и габаритные размеры
3-4
5
Рекомендации монтажу и эксплуатации
4-5
6
Транспортировка и хранение
5-6
7
Утилизация
6
8
Приемка и испытания
6
9
Сертификация
6
10
Гарантийные обязательства
7
11
Гарантийный талон
8
1. СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1. НАИМЕНОВАНИЕ
Коллекторы распределительные с регулировочно-отсечными клапанами для систем
водоснабжения и отопления STOUT, тип SMB 6849(50).
1.2. ИЗГОТОВИТЕЛЬ
Торговая марка “STOUT”. Завод фирмы-изготовителя: Luxor S.p.A Via Zanardelli, 88 25013
Carpenedolo-Italia.
2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Коллекторы распределительные с регулировочно-отсечными клапанами для систем
водоснабжения и отопления, тип SMВ 6849(50) STOUT – предназначены для распределения потока
транспортируемой среды по потребителям путем перекрытия клапанов на отводах. Коллекторы
могут использоваться на трубопроводах систем отопления, холодного и горячего водоснабжения,
а также для транспортировки жидкости, не агрессивной к материалам элементов коллекторных
систем. Распределительные коллекторы могут иметь два, три или четыре выхода с наружной
резьбой 1/2", а также соединения 3/4" для евроконуса, и 1/2" под плоское уплотнения. Коллекторы
соединяются по принципу модульности. Основная задача распределительного коллектора для
системы водоснабжения это – подведение равномерного водного потока к каждой точке в жилом
помещении, исключение перепадов давления и температур при одновременном пользовании
несколькими сантехническими приборами.
3. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1 УСТРОЙСТВО КОЛЛЕКТОРА

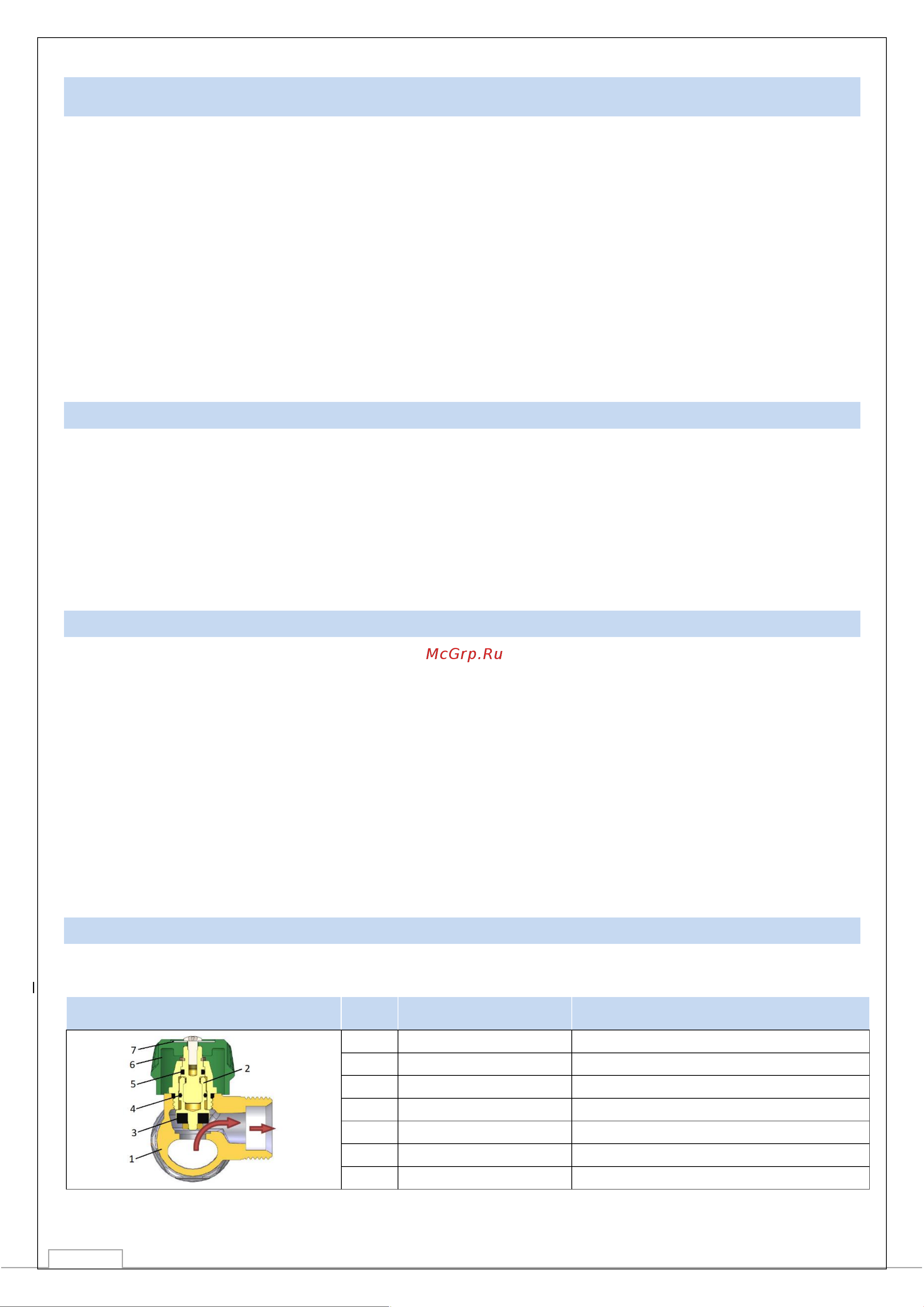

ЭСКИЗ
№ПОЗ.
НАИМЕНОВАНИЕ
МАТЕРИАЛ
1
Корпус коллектора
Латунь CB 753 S - UNI-EN 1982: 2017
2
Запорный механизм
Латунь CW 614 N - DW UNI-EN 12164: 2016
3
Уплотнение штока
NBR
4
Уплотнение O-ring
Пероксидный EPDM
5
Уплотнение O-ring
Пероксидный EPDM
6
Рукоятка Пластик
Пластик ABS (Зеленый)
7
Материал индикатора диска:
Алюминий
