Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 1 Дата: 23.01.2020
2
Оглавление
№
Наименование
Стр.
1
Сведения об изделии
2
2
Назначение изделия
2
3
Устройство и технические характеристики
2-3
4
Номенклатура и габаритные размеры
3-4
5
Рекомендации монтажу и эксплуатации
4-5
6
Транспортировка и хранение
5-6
7
Утилизация
6
8
Приемка и испытания
6
9
Сертификация
6
10
Гарантийные обязательства
7
11
Гарантийный талон
8
1. СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1. НАИМЕНОВАНИЕ
Коллекторы распределительные с регулировочными клапанами для систем водоснабжения и
отопления STOUT, тип SMB 6849(50).
1.2. ИЗГОТОВИТЕЛЬ
Торговая марка “STOUT”. Завод фирмы-изготовителя: Luxor SpA sede legale - legal office via
Zanardelli, 88 25013 Carpenedolo-Bs Italia, Италия.
2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Коллекторы распределительные с запорными клапанами для систем водоснабжения и
отопления, тип SMВ 6849(50) STOUT – предназначены для распределения потока транспортируемой
среды по потребителям путем перекрытия клапанов на отводах. Коллекторы могут использоваться
на трубопроводах систем холодного и горячего водоснабжения, а также для транспортировки
жидкости, не агрессивной к материалам элементов коллекторных систем. Распределительные
коллекторы могут иметь два, три или четыре выхода с наружной резьбой 1/2", а также соединения
3/4" для евроконуса, и 1/2" под плоское уплотнения. Распределительные коллекторы с запорными
клапанами соединяются по принципу модульности. Основная задача распределительного
коллектора для системы водоснабжения это – подведение равномерного водного потока к каждой
точке в жилом помещении, исключение перепадов давления и температур при одновременном
пользовании несколькими сантехническими приборами.
3. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

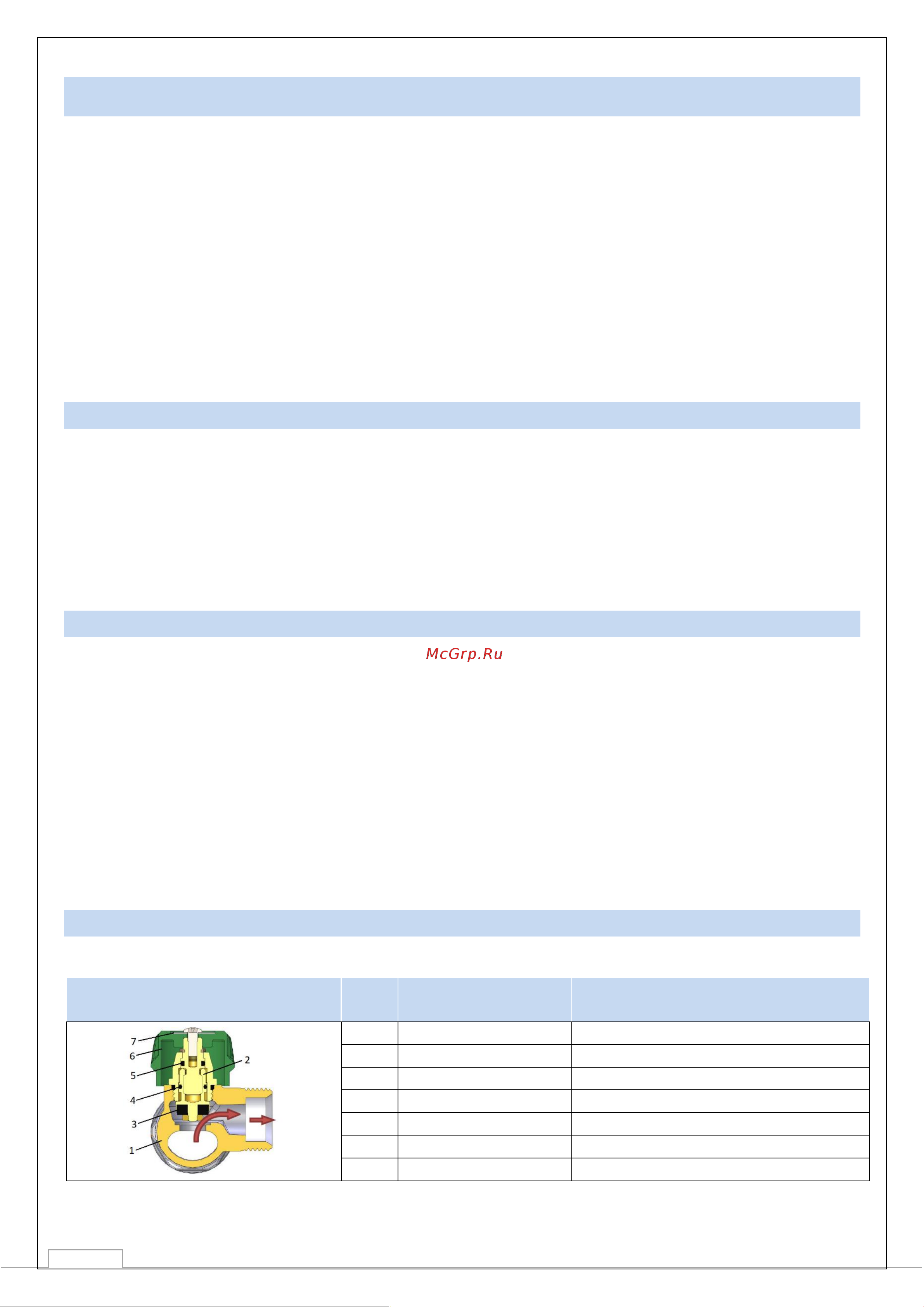

3.1 УСТРОЙСТВО РАСПРЕДЕЛИТЕЛЬНОГО КОЛЛЕКТОРА
ЭСКИЗ
№ПОЗ.
НАИМЕНОВАНИЕ
1
Корпус коллектора
2
Запорный механизм
3
Уплотнение штока
4
Уплотнение O-ring
5
Уплотнение O-ring
6
Рукоятка Пластик
7
Материал индикатора диска:
