ООО «Редиус 168»
Регулятор расхода газа с ротаметром
ООО «Редиус 168»
Регулятор расхода газа с ротаметром
Регуляторы расхода на два газа. и регуляторы расхода малогабаритные
Таблица №2
*Нижняя граница измерений расхода газа ротаметров: У-30 - 1 л/мин; АР-40 и У-30/АР-
40 – 4 л/мин.
КОМПЛЕКТНОСТЬ
Регулятор в собранном виде 1
Паспорт 1
Ниппель универсальный под рукав резиновый диаметром 6,3 мм
или 9 мм по ГОСТ 9356-95 1*
Гайка 19. 1*
*В вариантах исполнения -Р2 по 2 ниппеля и 2 гайки 19.
Ниппели и гайки 19 допускается поставлять в сборе с регулятором
-3-

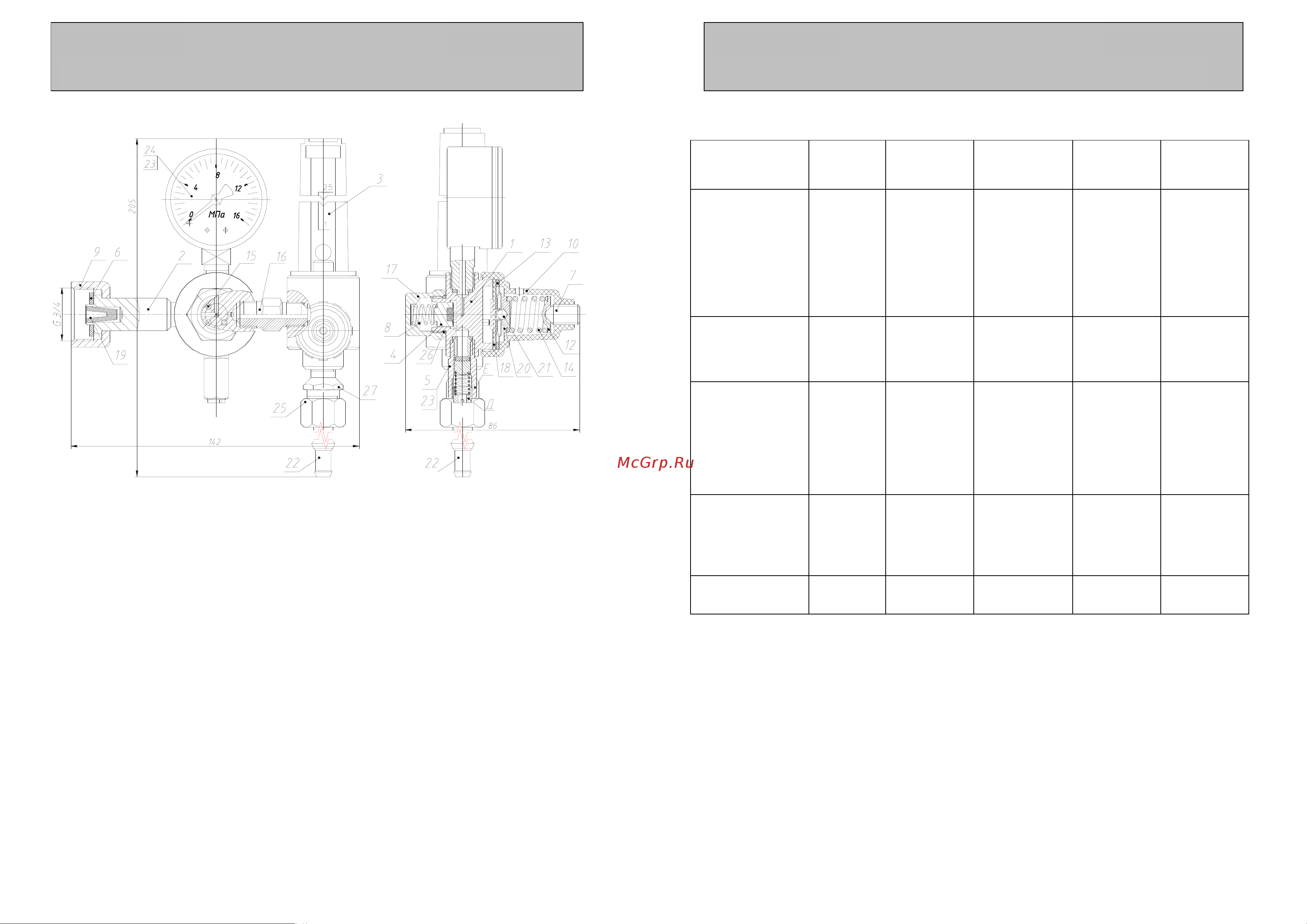

Рис. 2. Регулятор расхода газа с ротаметром малогабаритный.
1 – корпус редуктора; 2 - штуцер входной; 3 – колба ротаметра; 4 - клапан
редуцирующий; 5 - клапан предохранительный; 6 – прокладка 23; 7 – винт
регулировочный; 8 -пружина клапана; 9 - гайка 32/16; 10 –крышка регулятора; 12 –
упор маховика; 13 – шайба 34; 14 – пружина задающая; 15 – толкатель; 16 – штуцер
соединительный; 17 – втулка; 18 – мембрана; 19 – элемент фильтрующий ЭФ-2; 20 –
диск; 21 - шарик; 22 – ниппель универсальный; 23 – уплотнитель 10; 24 -
показывающее устройство для определения высокого давления; 25 – гайка 19; 26 –
кольцо 016-019-19; 27 – втулка выходная.
.
Для работы в условиях минусовых температур (до -30ºС) предназначен
регуляторы расхода газа У-30-КР1П-Р, У-30-КР1П-Р2, У-30/АР-40-КР1П-Р и У-30/АР-
40-КР1П-Р2 со встроенным подогревателем, обеспечивающий обогрев корпуса
регулятора
Предприятием ведется дальнейшая работа по усовершенствованию
конструкции регулятора, поэтому некоторые конструктивные изменения могут быть
не отражены в настоящем паспорте.
-6-
Наименование
показателей
У-30/АР-
40-КР1-
м-Р1
У-30/АР-40-
КР1-Р
У-30-КР1-м-
Р1
АР-40-КР1-м-
Р1
Давление газа на
входе, МПа
(кгс/см
2
)
наибольшее
наименьшее
при наибольшем
расходе
20(200)
0,8 (8)
20(200)
0,8(8)
10 (100)
0,8 (8)
20 (200)
0,8 (8)
Заводская
установка
давления,
МПа (кгс/см
2
)
0,4 (4,0)
0,4 (4,0)
0,3(3,0)
0,4(4,0)
Наибольшая
пропускная
способность при
заводской
установке
рабочего
давления, л/мин
30-СО
2
40-Ар
30-СО
2
40-Ар
25
40
Габаритные
размеры, мм, не
более
142х205х
86
151х205х85
142х205х86
142х205х86
Масса, кг, не
более
0,59
0,7
0.59
0.59
