РЕГУЛЯТОРЫ РАСХОДА ГАЗА

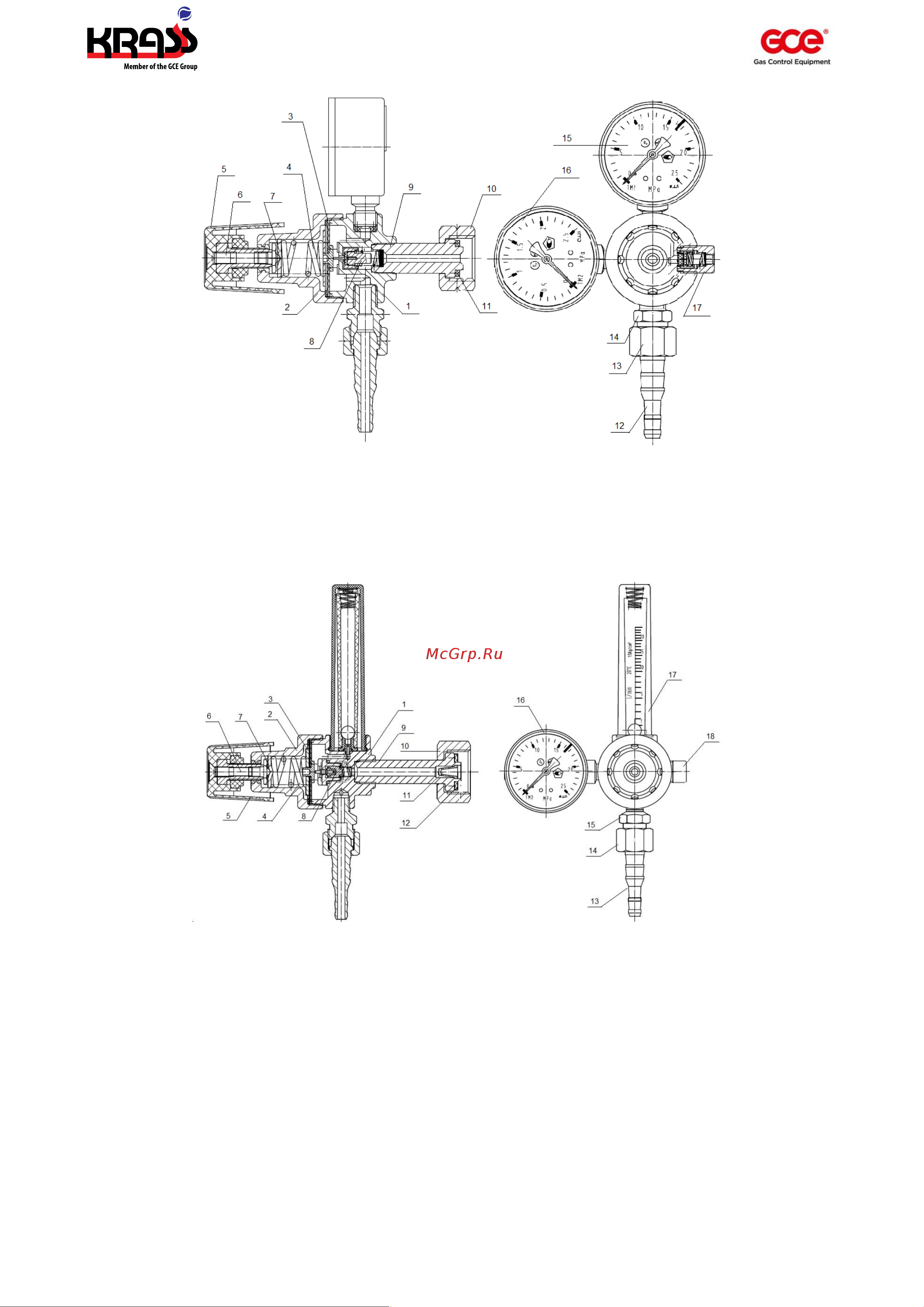

Рис. 2. Регулятор расхода газа баллонный одноступенчатый с расходомером У 30/АР 40:

1. Корпус; 2. Крышка; 3. Мембрана; 4. Пружина; 5. Маховик; 6. Винт маховика; 7. Упор маховика; 8. Редуцирующий клапан; 9.

Входной штуцер; 10. Входная гайка G3/4"; 11. Прокладка; 12. Ниппель; 13. Выходная гайка М16х1,5; 14. Выходной штуцер; 15.

Показывающее устройство входного давления; 16. Показывающее устройство расхода газа; 17. Предохранительный клапан;

Рис. 3. Регулятор расхода газа баллонный одноступенчатый с ротаметром У 30/АР 40-Р:

1. Корпус; 2. Крышка; 3 Мембрана; 4. Пружина; 5. Маховик; 6. Винт маховика; 7. Упор маховика; 8. Редуцирующий клапан; 9.

Входной штуцер; 10. Входная гайка G3/4"; 11. Фильтр; 12. Прокладка; 13. Ниппель; 14. Выходная гайка М16х1,5; 15. Выходной

штуцер; 16. Показывающее устройство входного давления; 17. Ротаметр; 18. Предохранительный клапан.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Регулятор присоединяется к баллону входным штуцером с помощью гайки с резьбой G 3/4" по ГОСТ 6357–81.

Понижение давления газа, поступающего в регулятор из баллона, происходит путем его расширения при прохождении

через зазор между клапаном и седлом в рабочую камеру регулятора. Необходимый расход газа устанавливается вращением

маховика и определяется по соответствующей шкале показывающего устройства для определения расхода - расходомеру или по

шкале ротаметра по верхней кромке шарика.

Показывающее устройство расходомер для определения расхода газа имеет две шкалы (кроме У 30 КРП): черная шкала

для СО2, красная для аргона. Показывающее устройство ротаметр, так же имеет отдельные шкалы для СО2 и аргона.

В регуляторе установлен предохранительный клапан, соединенный с рабочей камерой, и отрегулированный на начало

выпуска газа при давлении в интервалах согласно таблице «Технические характеристики»

Отбор газа осуществляется через ниппель универсальный, к которому присоединяется резинотканевый рукав диаметром

6,3 мм или 9 мм по ГОСТ 9356–75.

Для работы в условиях минусовых температур (до -30ºС) предназначен регулятор расхода газа со встроенным

подогревателям 36 или 220В, обеспечивающим обогрев корпуса регулятора. Для этого подогреватель необходимо подключить к

соответствующей питающей сети.
