НАЗНАЧЕНИЕ

Электронные однофазные регуляторы скорости (РС) применяются в системах вентиляции и кондиционирования для включения/выключения и регулирования скорости вращения однофазных электро-

двигателей вентиляторов, путем плавного изменения подаваемого на двигатель напряжения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания сети: 220-240В/50Гц;

Рабочее напряжение двигателя вентилятора: 220-240В/50Гц;

Вводной контакт: клеммник винтовой 0,5...0,75 мм2;

Максимальная температура окружающей среды: +40 °С;

Класс защиты: IР44;

Габаритный размер: 80х80х68 мм (РС-Н накладной монтаж); 80х80х63 мм (РС-В внутренний монтаж);

Вид климатического исполнения: УХЛ4 по ГОСТ 15150-69.

ВНИМАНИЕ!

Прибор не предназначен для использования лицами (включая детей) с пониженными физическими, психическими или умственными способностями, при отсутствии у них опыта или знаний, если они

не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность.

Дети должны находиться под присмотром, для недопущения игры с прибором.

Подключение регуляторов производится специалистами электриками.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ И ПРИНЦИП РАБОТЫ

Изделие имеет:

- регулируемый выход, подключаемый к двигателю вентилятора;

- нерегулируемый выход 220V, для подключения дополнительного оборудования, размыкание которого происходит параллельно при выкручивании ручки регулятора в нулевое положение;

- блок предохранителей с запасным плавким предохранителем.

Внешние элементы регулятора – монтажный корпус (9), лицевая крышка (3) и ручка регулирования скорости (1) изготовлены из высококачественного ABS пластика, устойчивого к ультрафиолетовым

лучам.

Возможность ВКЛ/ВЫКЛ ручкой управления регулирования скорости.

Регулирование ведется от минимально возможного значения напряжения (при котором крыльчатка вентилятора начинает стабильно вращаться) до максимального значения.

Значение минимальной скорости задается переменным (подстроечным) резистором на плате управления регулятора.

Допускается управление несколькими вентиляторами, если общий ток не превышает предельно допустимой величины тока регулятора.

Регулятор оборудован плавким предохранителем (в соответствии с типом регулятора), защищающим прибор и подключенный к нему вентилятор, от повышенного токопотребления.

Регулятор оснащен фильтром высокочастотных помех.

ВНИМАНИЕ!

Подключение к электрической сети должно проводиться через внешний автоматический выключатель S1 (схема 1а и 1b), для помещений с повышенной влажностью схема подключения только 1b,

подключение через УЗО.

МОНТАЖ И ПОДГОТОВКА К РАБОТЕ

ВНИМАНИЕ!

После транспортировки или хранения изделия при отрицательных температурах перед включением необходимо выдержать его в указанных условиях эксплуатации не менее 2-х часов.

Регулятор должен устанавливаться на вертикальной стене внутри помещения в стандартное электромонтажное гнездо или в монтажном корпусе (9).

Произведите внешний осмотр изделия с целью определения отсутствия повреждения корпуса.

Снимите ручку регулирования скорости (1) с помощью шлицевой отвёртки, вставив её в специальный паз. Открутите шестигранную гайку (2). Удалите лицевую крышку (3). С помощью шлицевой

отвертки снимите алюминиевою вставку (5) и монтажную пластину (6) с регулятора скорости (7).

РС-В 2,5А Внутренний монтаж - без корпуса (9)

Для подключения регулятора к электрической сети:

1. Обесточьте питающую сеть.

2. Проведите в установочную коробку соединительные провода.

3. Подсоедините регулятор, согласно схеме электромонтажа, в зависимости

от типа помещения (схема 1а,1b).

Подключение внешних электрических проводников к изделию осуществляется

при помощи винтовых клемм.

4. Установите регулятор скорости (7) в установочную коробку,

таким образом, чтобы клеммник располагался внизу.

5. Установите коробку в стену с расположенными вниз клеммами подключения.

6. Зафиксируйте монтажную пластину (6) на регуляторе скорости (7).

Обратите внимание регулировочное отверстие на пластине (6) должно совпадать

с расположением подстроечного резистора на плате регулятора скорости.

Зафиксируйте регулятор в установочной коробке.

7. Подайте напряжение питания сети и проверьте регулятор

Перед установкой лицевой крышки (3), отрегулируйте значение минимальной производительности контроллера с помощью регулировочной шлицевой отвертки (12). Данная регулировка важна для

того, чтобы избежать падения напряжения меньше допустимого минимального напряжения двигателя. Слишком низкое минимальное напряжение может привести к повреждению двигателя.

Для установки минимальной скорости, выполните следующее:

- поставьте ручку регулирования скорости (1) на ось и поверните по часовой стрелке до положения минимальной настройки;

- для установки минимальной скорости вентилятора, с помощью регулировочной шлицевой отвертки (12), произведите регулировку подстроечного резистора через отверстие (4) путем

вращения по часовой или против часовой стрелки, до тех пор, пока мотор вентилятора сможет начать работу с неподвижного положения. Выбрав минимальную скорость, установите алюминиевую

вставку (5) (обратите внимание - регулировочное отверстие на алюминиевой вставке (5) и на монтажной пластине (6) должно совпадать с расположением подстроечного резистора на плате регулятора

скорости), лицевую крышку (3), гайку (2) и ручку регулирования скорости (1).

ВНИМАНИЕ! Диапазон изменения скорости ограничен характеристиками электродвигателя вентилятора.

РС-Н 2,5А Накладной монтаж

Для подключения регулятора к электрической сети:

1. Обесточьте питающую сеть.

2. Прикрепите корпус к стене, учитывая прокладку кабелей.

3. Проведите соединительные провода через кабельный ввод (11)

в монтажном корпусе (9), предварительно сделав в них отверстия,

соответствующие сечению провода.

4. Подсоедините регулятор согласно схеме электромонтажа,

в зависимости от типа помещения (схема 1а,1b).

Подключение внешних электрических проводников к изделию осуществляется

при помощи винтовых клемм.

5. Установите регулятор скорости (7) в монтажный корпус (9) таким образом, чтобы

клеммник располагался внизу.

6. Зафиксируйте монтажную пластину (6) на регуляторе скорости (7).

Обратите внимание регулировочное отверстие на монтажной пластине (6)

должно совпадать с расположением подстроечного резистора на плате регулятора скорости.

Зафиксируйте регулятор скорости (7) в монтажном корпусе (9).

7. Подайте напряжение питания сети и проверьте регулятор.

Внимание! В помещениях с повышенной влажностью в корпусе (9) сделать отверстие (10)

диаметром 5 мм, для выхода конденсата (рис. 2, схема 1b).

РЕГУЛЯТОРЫ СКОРОСТИ

РС-В 2,5А/РС-Н2,5А

Паспорт/

Инструкция по

эксплуатации

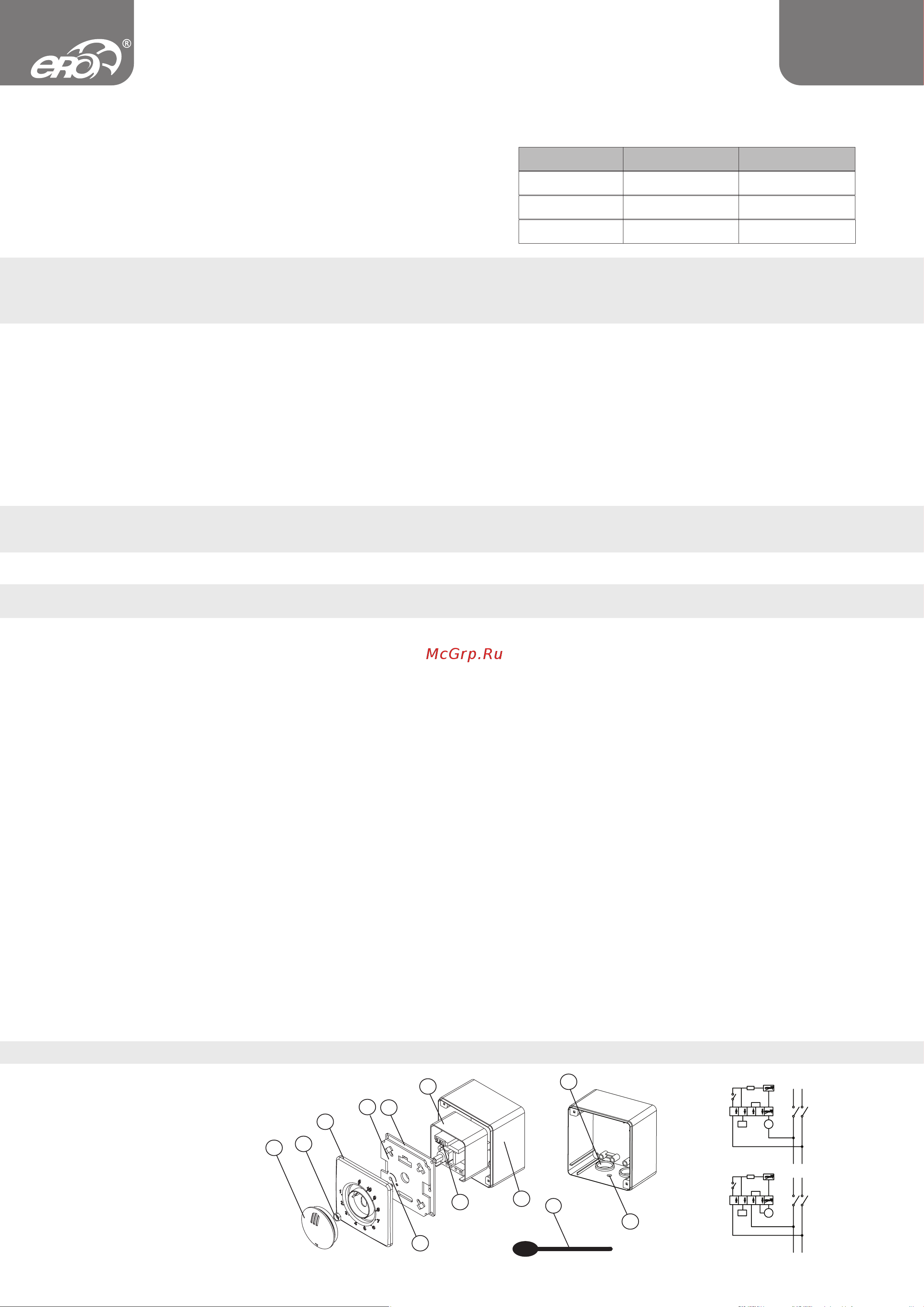

1. Ручка регулирования скорости

2. Шестигранная гайка

3. Лицевая крышка

4. Регулировочное отверстие подстроечного резистора

5. Алюминиевая вставка

6. Монтажной пластина

7. Регулятор скорости

8. Блок предохранителя

9. Монтажный корпус

10. Отверстие для выхода конденсата

11. Кабельный ввод

12. Регулировочная шлицевая отвертка

Рис.1

Схема 1

L L N N

Рис.2

Наименование РС-Н 2,5А РС-В 2,5А

Мин. ток нагрузки, (А)

Макс. ток нагрузки, (А)

Предохранители, (А)

0,25

2,5

0,25

2,5
