РЕГУЛЯТОРЫ РАСХОДА ГАЗА
ПАСПОРТ

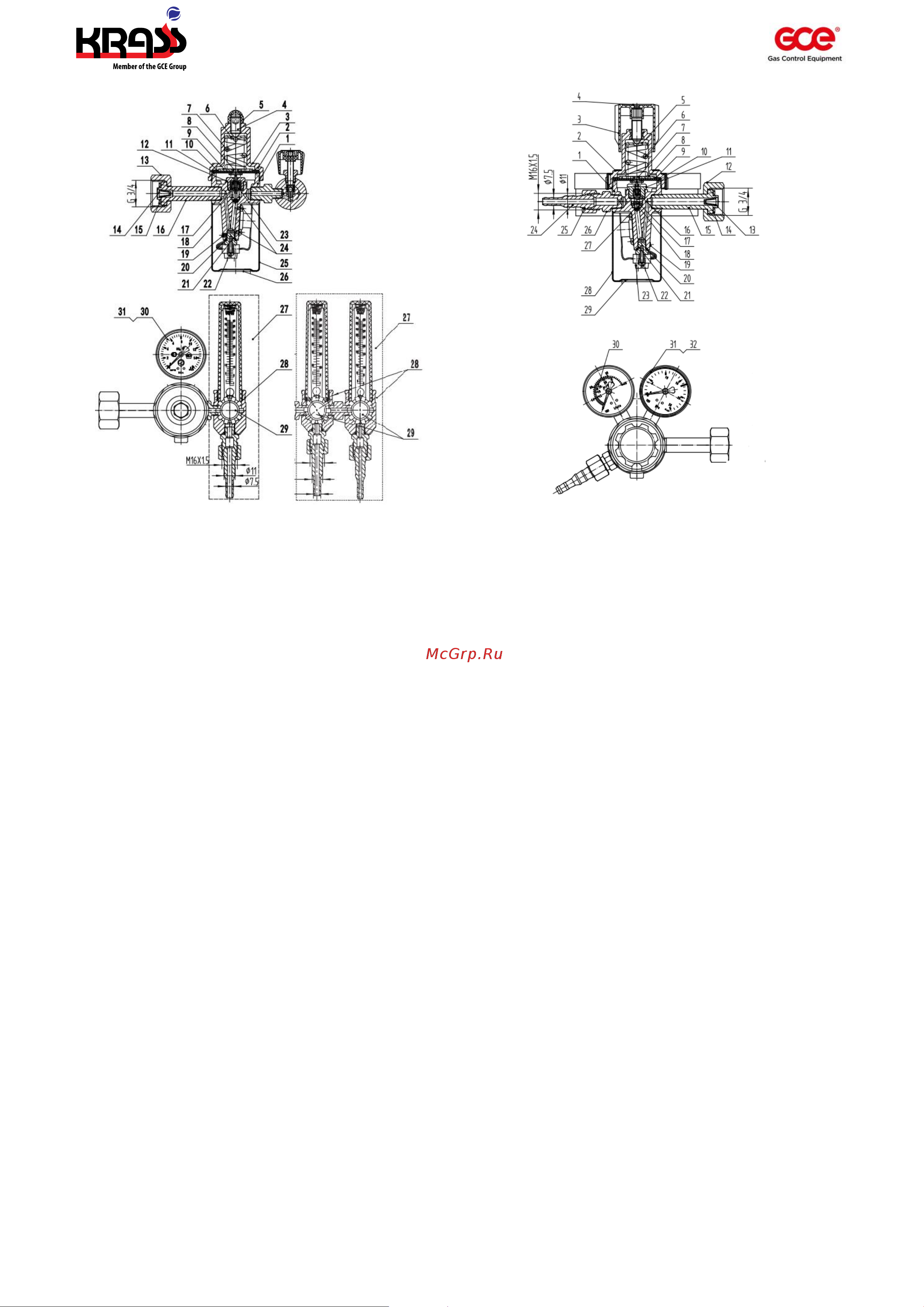

Рис. 5. Регулятор расхода газа баллонный одноступенчатый с
расходомером У 30/АР 40 КРП Р, У 30/АР 40 КРП Р2:
1 – корпус; 2 – крышка; 3 – наклейка; 4 – винт; 5 – защитный
колпачок; 6 – упор маховика; 7 – пружина задающая;
8 – 11 мембрана в сборе; 12,17,23 – клапан редуцирующий в
сборе; 13 – гайка G3/4”; 14 – элемент фильтрующий; 15 –
прокладка; 16 – штуцер входной; 18 – 22, 24 – 26 подогреватель в
сборе (36 или 220В); 27 – ротаметр; 28 – блок ротаметра (-ов) в
сборе с гайкой М16х1,5 и универсальными ниппелями 6/9 мм 29 –
маховик ротаметра; 30 – уплотнитель; 31 – показывающее
устройство для определения высокого давления
Рис. 6. Регулятор расхода газа баллонный одноступенчатый с
расходомером У 30/АР 40 КРП:
1 – корпус; 2 – крышка; 3 – маховик; 4 – наклейка; 5 – упор
маховика; 6 – пружина задающая; 7 – 10 мембрана в сборе;
11, 16, 17, 18, 27 – клапан редуцирующий в сборе; 12 – гайка
G3/4”; 13 – элемент фильтрующий; 14 – прокладка; 15 – штуцер
входной; 19 – 23, 28,29 подогреватель в сборе (36 или 220В);
24 – ниппель универсальный 6/9 мм; 25 – гайка М16х1,5;
26 – выходной штуцер; 30 – показывающее устройство расхода
газа, расходомер; 31 – уплотнитель; 32 – показывающее
устройство для определения высокого давления;
- Межотраслевые правила по охране труда при производстве ацетилена, кислорода, процессе напыления и газопламенной
обработке металлов (ПОТ РМ-19-2001), утв. Постановлением Министерства труда и социального развития РФ от 14.02.2001г. № 11;
- Межотраслевые правила по охране труда при электро- и газосварочных работах (ПОТ РМ-020-2000), утв. Постановлением
Министерства труда и социального развития РФ от 9.10.2001г. №72;
- Правила устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 03-576-03), утвержденных
Постановлением Госгортехнадзора России от 11.06.2003г. №91.
К работе с регуляторами расхода газа допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование,
соответствующее обучение, инструктаж, проверку знаний требований техники безопасности и имеющие практические навыки по
обслуживанию данного оборудования.
Во избежание ожогов, рабочие должны иметь спецодежду согласно «Типовым отраслевым нормам бесплатной выдачи
спецодежды, спецобуви и средств индивидуальной защиты работников машиностроительных и металлообрабатывающих
производств», утв. Министерством труда и социального развития РФ от 16.12.97.
Для защиты органов слуха сварщику следует применять средства индивидуальной защиты по ГОСТ Р 12.4.051.
Для защиты зрения от воздействия ультрафиолетовых и инфракрасных лучей пламени рабочие должны иметь защитные очки
закрытого типа по ГОСТ Р 2.4.013 со светофильтрами по ОСТ 21-6-87.
Работать при отсутствии средств пожаротушения на рабочих местах запрещается.
При эксплуатации регулятора применение дефектных и составных рукавов запрещается.
Перед открытием вентиля баллона выверните регулирующий маховик до полного освобождения задающей пружины.
Запрещается быстрое открытие вентиля баллона при подаче газа в регулятор. Присоединительные элементы регулятора и вентиля
баллона должны быть чистыми и не иметь никаких повреждений, следов масел и жиров.
Работы с открытым пламенем должны осуществляться на расстоянии не менее:
- 10 метров от переносных генераторов ацетилена и групп баллонов;
- 3,0 метра от газопроводов.
При эксплуатации регулятора с подогревателем необходимо соблюдать также «Правила технической эксплуатации
электроустановок потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей».
Категорически запрещается подавать на подогреватель напряжение питания больше чем 36
+10%
B.
Категорически запрещается прикасаться к подогревателю при его работе, так как температура корпуса может
достигать +55С.
ПОДГОТОВКА К РАБОТЕ
Присоедините регулятор к вентилю баллона с помощью гайки входного штуцера или хомута.
Присоедините ниппель выходному штуцеру регулятора. К ниппелю прикрепите рукав газосварочный соответствующего
размера.
Перед началом работы убедитесь в исправности оборудования и проверьте герметичность присоединения рукавов, всех
разъемных и паяных соединений.
Во избежание резкого повышения давления в камере регулятора и его повреждения, проверьте, что вентиль регулятора
закрыт.
Откройте вентиль на баллоне, затем плавно откройте вентиль на регуляторе и установите необходимый расход газа.
