УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Понижение давления газа в редукторе происходит путѐм одноступенчатого
расширения его при прохождении через зазор между седлом и редуцирующим клапаном в
камеру рабочего давления.
При вращении регулирующего маховика по часовой стрелке усилие задающей
пружины передаѐтся через мембрану и толкатель на редуцирующий клапан. Последний,
перемещаясь, открывает проход газу из камеры высокого давления через образовавшийся
зазор между редуцирующим клапаном и седлом в камеру рабочего давления и
демпфирующую камеру. Сила, действующая на мембрану со стороны демпфирующей
камеры, компенсирует силу задающей пружины и способствует установлению зазора, при
котором давление в рабочей камере остается постоянным при различном расходе и
различных входных давлениях газа. В рабочей камере редуктора установлен
предохранительный клапан, отрегулированный на начало выпуска газа при давлении в
рабочей камере 0,8-1,2 МПа и запирание не менее 0,6 МПа. Во входном штуцере
регулятора давления установлен входной фильтр, улавливающий частицы размером более
50 мкм.
На редукторе установлены показывающие устройства: для определения давления в
рабочей камере – на 1,0 МПа (10 кгс/см
2
) и для определения давления в баллоне – на 16
МПа (160 кгс/см
2
).
Редуктор присоединяется к баллону входным штуцером с помощью гайки с резьбой
G3/4 по ГОСТ 6357-81.
Отбор газа осуществляется через ниппель универсальный, к которому
присоединяется резинотканевый рукав диаметром 9 или 6,3 мм по ГОСТ 9356-75.
Предприятием ведется дальнейшая работа по усовершенствованию конструкции
редуктора, поэтому некоторые конструктивные изменения могут быть не отражены в
настоящем паспорте.
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
При эксплуатации регулятора давления необходимо соблюдать правила техники
безопасности и гигиены труда и требования ГОСТ 12.2.008-75.
Перед открытием вентиля баллона выверните регулирующий маховик до полного
освобождения задающей пружины. Запрещается быстрое открытие вентиля баллона при
подаче газа в регулятор давления.
Присоединительные элементы регулятора давления и вентиля баллона должны
быть чистыми и не иметь никаких повреждений, следов масел и жиров.
ПРАВИЛА ЭКСПЛУАТАЦИИ
Перед присоединением редуктора к баллону необходимо убедиться в исправности
установленных на редукторе показывающих устройств для определения давления и
уплотняющей прокладки на входном штуцере, а также проверить качество уплотняющих
поверхностей ниппеля и выходной втулки. При монтаже редуктора и любых работах
запрещено прикладывать физические усилия к корпусам показывающих устройств.
Присоединить редуктор к баллону и к его выходу присоединить устройство
потребления и закрыть его вентили расхода газа. Установить рабочее давление и проверить
герметичность соединений редуктора и «самотѐк».
После прекращения расхода газа стрелка показывающего устройства для
определения рабочего давления должна остановиться, т. е. не должно происходить
медленного нарастания рабочего давления.
Перед запуском редуктора в работу, а также не реже одного раза в три месяца
проверять герметичность сопряжения показывающих устройств для определения
давления и предохранительного клапана с корпусом регулятора давления. При
нарушении герметичности необходимо подтянуть резьбовые соединения.
При любой неисправности немедленно закройте запорный вентиль баллона,
выпустите из редуктора газ и отсоедините его от баллона. Категорически запрещается
производить подтягивание деталей или какой-либо другой ремонт редуктора,
присоединѐнного к баллону и, если в редукторе есть газ под давлением! После
окончания работы необходимо закрыть вентиль баллона и вывернуть регулирующий
маховик редуктора до освобождения задающей пружины.

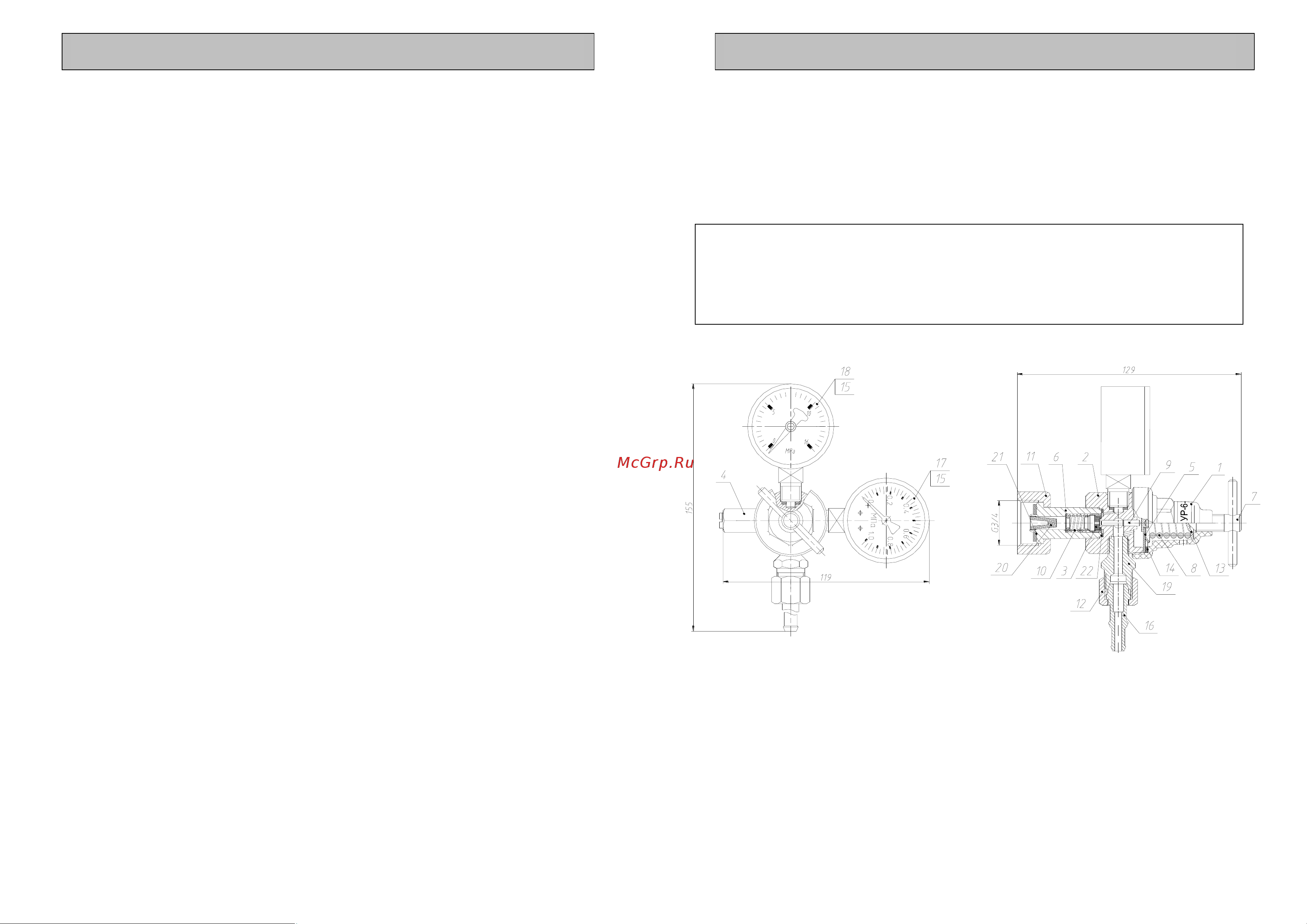

Устройство редуктора и присоединительные размеры приведены на рис.1.
Рис. 1. Редуктор баллонный углекислотный одноступенчатый:
1 – крышка редуктора; 2 – корпус редуктора; 3 – клапан редуцирующий; 4 - клапан
предохранительный; 5 – мембрана редуктора; 6 – штуцер входной; 7 – маховик; 8 –
пружина задающая; 9 - толкатель; 10 – пружина клапана; 11 – гайка 32; 12 – гайка 19; 13
– упор маховика; 14 – шайба 34; 15 – уплотнитель 10; 16 – ниппель универсальный; 17 –
показывающее устройство для определения низкого давления; 18 – показывающее
устройство для определения высокого давления; 19 – втулка выходная; 20 – элемент
фильтрующий ЭФ-2; 21 – прокладка 23; 22 – кольцо.
