ООО «Редиус 168»

Регуляторы расхода газа с ротаметром

ООО «Редиус 168»

Регуляторы расхода газа с ротаметром

НАЗНАЧЕНИЕ

Регуляторы расхода газа (в дальнейшем – регуляторы) предназначены для понижения

и регулирования давления углекислого газа (У) или аргона (АР) , поступающего в регулятор

из баллона, и автоматического поддержания постоянным заданного расхода. Регуляторы

изготавливаются в соответствии с требованиями технических условий ТУ 3645-010-

56164015-2013.

Регуляторы с буквой П в наименовании (У-30-КР1П-Р, У-30-КР1П-Р2, У-30/АР-40-

КР1П-Р и У-30/АР-40-КР1П-Р2) выпускаются со встроенными подогревателями,

изготавливаемыми в соответствии с ТУ 3441-001-56164015-2013.

Регуляторы выпускаются в климатическом исполнении УХЛ2 для типа атмосферы II

и группы условий эксплуатации - 3 по ГОСТ 15150-69, но для работы в интервале

температур:

от –25 до +50 С – АР-40-КР1-Р, АР-40-КР1-Р2, АР-40-КР1-м-Р1;

от +5 до +50С – У-30-КР1-Р, У-30-КР1-Р2, У-30- КР1-м-Р1; У-30/АР-40-КР1-Р,

У-30/АР-40-КР1-Р2,У-30/АР-40-КР1-м-Р1 (от –30 до +50°С– с электроподогревателем ПУ-1).

от –30 до +50°С –У-30-КР1П-Р, У-30-КР1П-Р2, У-30/АР-40-КР1П-Р и У-30/АР-40-

КР1П-Р2 со встроенным подогревателем.

Регуляторы выпускаются в двух конструктивных исполнениях:

- обычном (крупногабаритном) – КР1 (таб.1; 2, рис.1),

- малогабаритном – КР1-м (таб.1; 2, рис.2).

Регуляторы расхода У-30-КР1П-Р, У-30-КР1П-Р2, У-30/АР-40-КР1П-Р и У-30/АР-40-

КР1П-Р2 (см. рис. 3) представляют собой модификацию регуляторов расхода

крупногабаритных с подогревом корпуса. Их особенности описаны в разделе «Устройство и

принцип работы». Основные параметры таких регуляторов указаны в табл. 2.

Остальные технические характеристики регуляторов с подогревателем:

Температура нагрева корпуса нагревателя, С

50±5

Напряжение электропитания, В 36

%10

%15





Потребляемая мощность, Вт, не более 150

Регуляторы расхода У-30-КР1-Р2 и АР-40-КР1-Р2 представляют собой модификацию

регуляторов расхода У-30-КР1-Р и АР-40-КР1-Р с двумя ротаметрами (см. рис. 3).

КОМПЛЕКТНОСТЬ

 Регулятор в собранном виде 1

 Паспорт 1

 Ниппель универсальный под рукав резиновый диаметром 6,3 мм

или 9 мм по ГОСТ 9356-95 1*

 Гайка 19. 1*

*В вариантах исполнения -Р2 по 2 ниппеля и 2 гайки 19.

Ниппели и гайки 19 допускается поставлять в сборе с регулятором

-2-

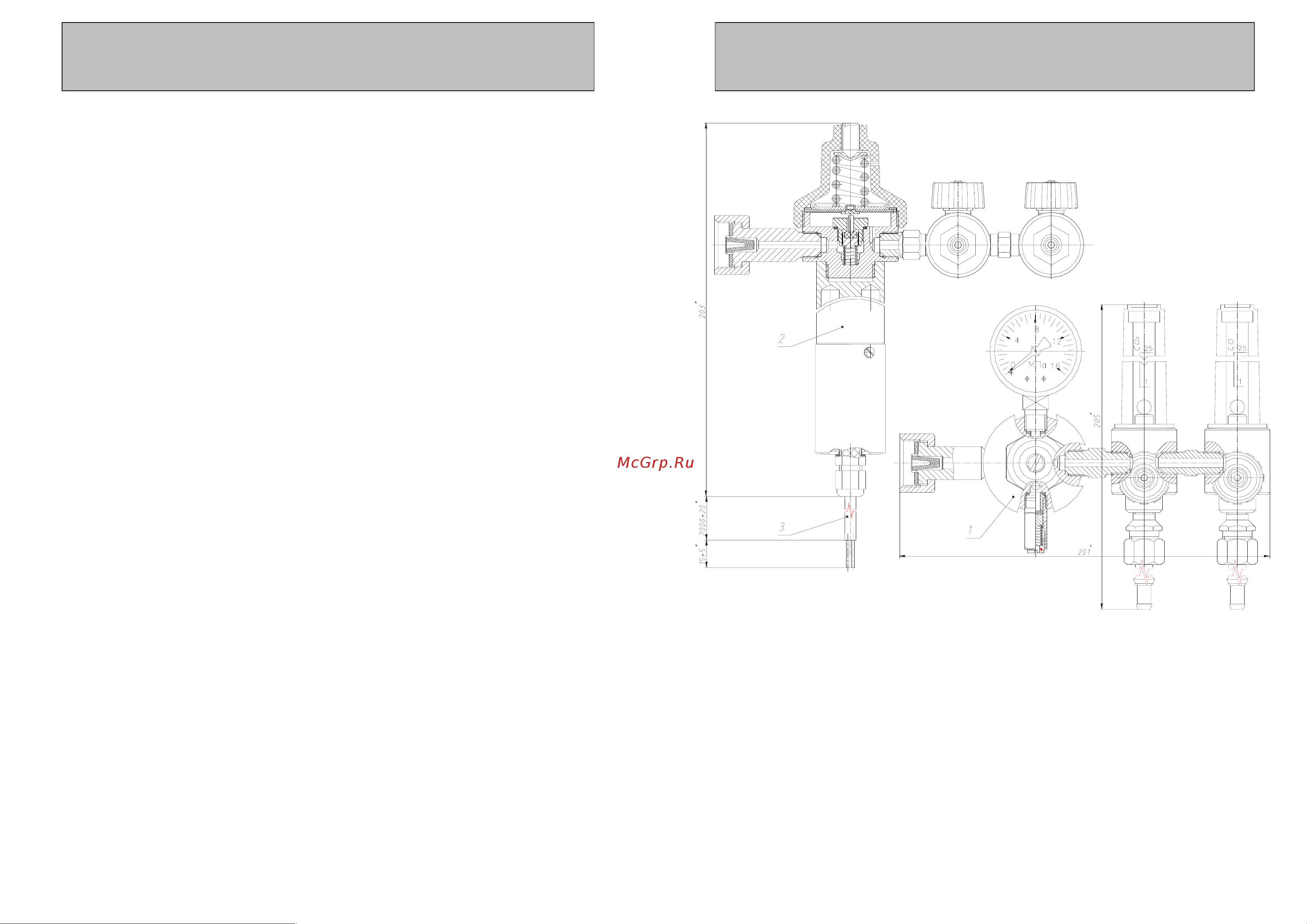

Рис. 3. Регулятор расхода газа углекислотный с подогревателем и двумя

ротаметрами (серии – У-30- КР1П-Р2):

1 – регулятор расхода газа углекислотный; 2 - электроподогреватель; 3 – провод.

Для обеспечения работоспособности регуляторов расхода углекислого газа У-30-

КР1-Р, У-30-КР1-Р2, У-30-КР1-м-Р1; У-30/АР-40-КР1-Р, У-30/АР-40-КР1-м-Р1 при

минусовых (до -30ºС) температурах окружающей среды и наибольшем расходе при

работе на углекислом газе (до 25-30 л/мин) необходимо использовать отдельно

выпускаемый электроподогреватель ПУ-1, который предназначен для нагревания

регулятора и предотвращения перемерзания его редуцирующего клапана.

Предприятием ведется дальнейшая работа по усовершенствованию конструкции

регулятора, поэтому некоторые конструктивные изменения могут быть не отражены в

настоящем паспорте.

-7-
