ООО «Редиус 168»
Регуляторы расхода газа с ротаметром
ООО «Редиус 168»
Регуляторы расхода газа с ротаметром
Регуляторы расхода с ротаметром и подогревателем и регуляторы расхода на два газа.
Таблица №2
*Нижняя граница измерений расхода газа ротаметров: У-30 - 1 л/мин; АР-40 и У-30/АР-40 4 л/мин.
Для работы в условиях минусовых температур (до -30ºС) предназначен регуляторы
расхода газа У-30-КР1П-Р, У-30-КР1П-Р2, У-30/АР-40-КР1П-Р и У-30/АР-40-КР1П-Р2 со
встроенным подогревателем, обеспечивающий обогрев корпуса регулятора.
Для этого подогреватель необходимо подключить проводом к питающей сети
переменного или постоянного тока напряжением 36
%10
%15
В.
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
При эксплуатации регулятора расхода во время работ по газопламенной обработке
металлов необходимо соблюдать Правила техники безопасности и гигиены труда,
требования ГОСТ 12.2.008-75 «Оборудование и аппаратура для газопламенной обработки
металлов и термического напыления покрытий Требования безопасности».
Запрещается быстрое открытие вентиля баллона при подаче газа в регулятор расхода.
4-
Присоединительные элементы регулятора расхода и вентиля баллона должны
быть чистыми и не иметь повреждений, следов масел и жиров.
При эксплуатации регулятора с подогревателем необходимо соблюдать также
«Правила технической эксплуатации электроустановок потребителей» и «Правила
техники безопасности при эксплуатации электроустановок потребителей».
Категорически запрещается подавать на подогреватель напряжение питания
больше чем 36
+10%
B.
Категорически запрещается прикасаться к подогревателю при его
работе, так как температура корпуса может достигать +55С.

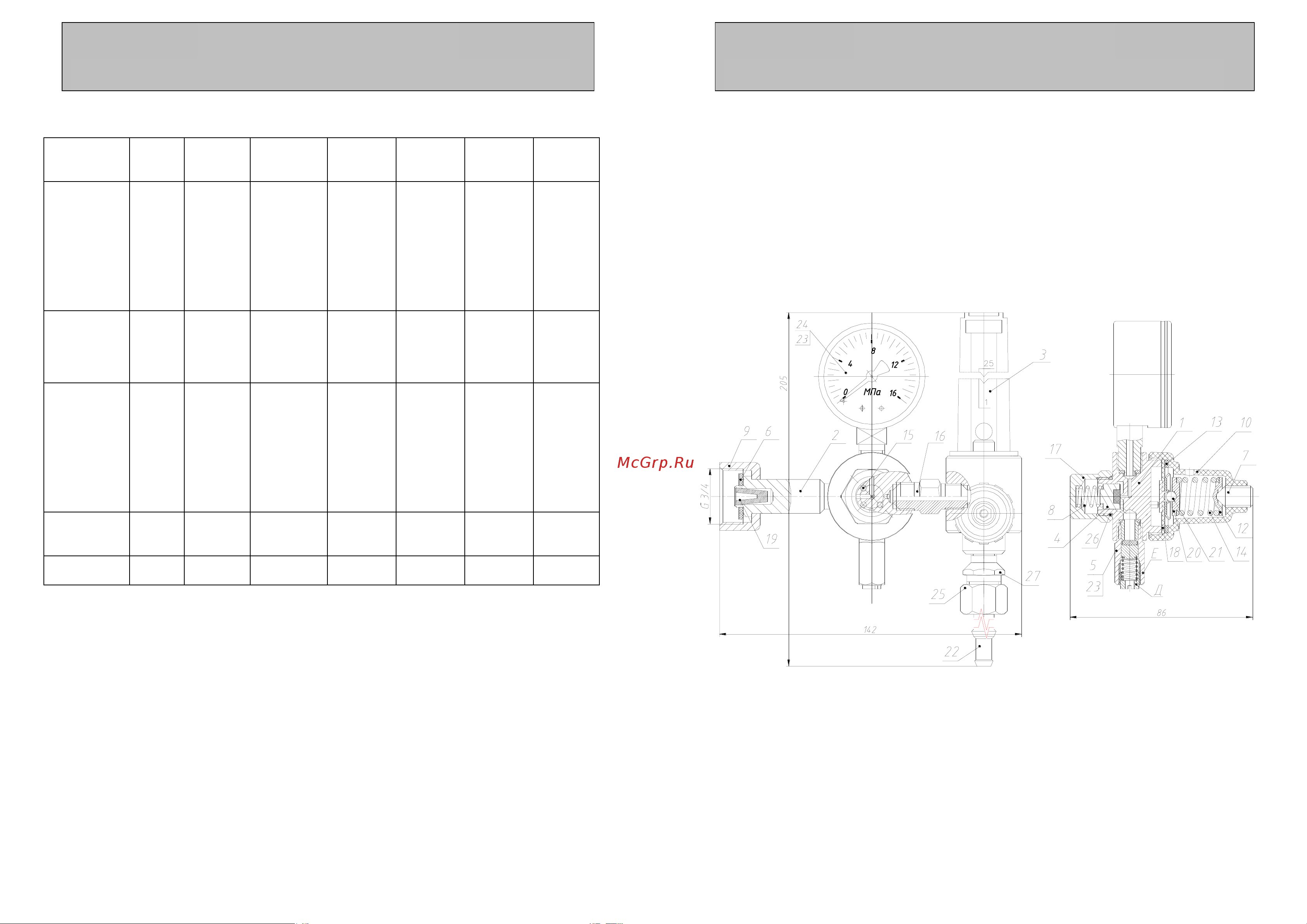

Рис. 1. Регулятор расхода газа с ротаметром крупногабаритный.
1 мембрана; 2 штуцер входной; 3 узел ротаметра; 4 клапан
редуцирующий; 5 предохранительный клапан; 7 винт; 9 гайка 32; 11 крышка
регулятора; 12 упор маховика; 14 кольцо; 15 пружина задающая;16 толкатель; 17
штуцер соединительный; 18 корпус регулятора; 19 элемент фильтрующий; 21, 22
уплотнитель 10; 23 показывающее устройство для определения входного давления; 24
прокладка 23; 25 пружина клапана; 26 втулка центральная; 27 ниппель
универсальный; 28 гайка 19; кольцо 015-018-19.
-5-
Наименован
ие
показателей
У-30-
КР1П-Р
У-30-
КР1П-Р2
У-30/АР-40-
КР1-м-Р1
У-30/АР-40-
КР1-Р2
У-30/АР-40-
КР1П-Р
У-30/АР-40-
КР1П-Р2
Давление
газа на
входе, МПа
(кгс/см
2
)
наибольшее
наименьшее
при
наибольшем
расходе
10 (100)
0,8 (8)
10 (100)
0,8 (8)
20(200)
0,8 (8)
20(200)
0,8(8)
20(200)
0,8 (8)
20(200)
0,8 (8)
Заводская
установка
давления,
МПа
(кгс/см
2
)
0,3(3,0)
0,3 (3,0)
0,4 (4,0)
0,4(4,0)
0,4 (4,0)
0,4 (4,0)
Наибольшая
пропускная
способность
при
заводской
установке
рабочего
давления,
л/мин
25
25
30-СО
2
40-Ар
30-СО
2
40-Ар
30-СО
2
40-Ар
30-СО
2
40-Ар
Габаритные
размеры,
мм, не более
151х205
х222
201х205х
222
142х205х86
20205х85
151х205х
222
201х205х
222
Масса, кг,
не более
1.05
1,25
0,59
0.9
1,05
1,25
