3. УСТРОЙСТВО СТАНКА

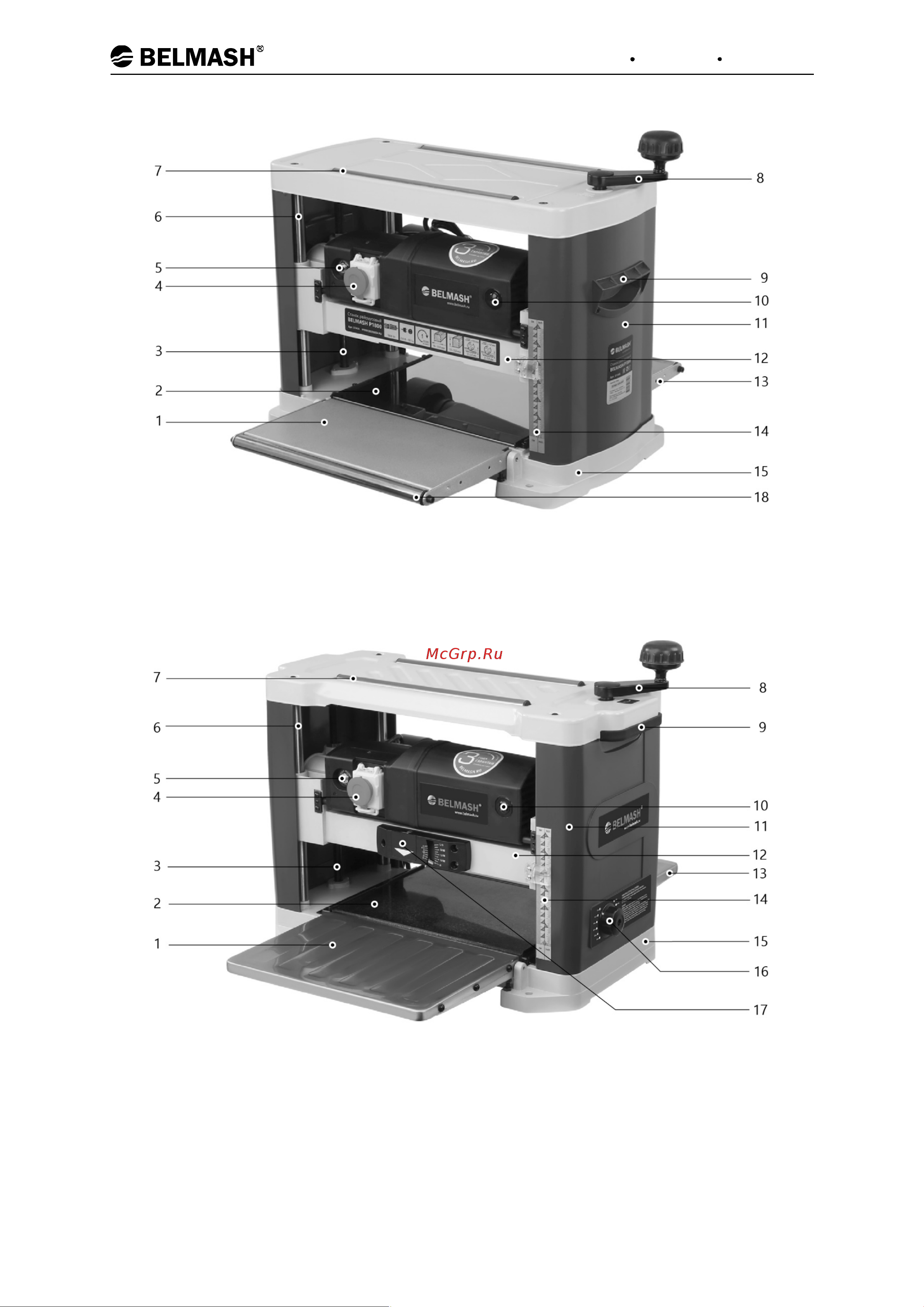

Рисунок 1. Основные элементы станка BELMASH P1800

1 – стол подающий, 2 – стол рабочий, 3 – винт подъема ножевого вала, 4 – выключатель,5 – токовый предохранитель,

6 – стойка несущая, 7 – ролик протяжной, 8 – рукоятка регулировки глубины строгания, 9 – ручка для переноски,

10 – щеткодержатель, 11 – панель боковая, 12 – платформа рабочая, 13 – стол принимающий, 14 ― шкала глубины

строгания, 15 – основание станка

Ри

сунок 2. Основные элементы станков BELMASH P2200М, BELMASH P2200MH

6 – стойка несущая, 7 – ролик протяжной, 8 – рукоятка регулировки глубины строгания, 9 – ручка для переноски,

10 – щеткодержатель, 11 – панель боковая, 12 – платформа рабочая, 13 – стол принимающий, 14 ― шкала глубины

строгания, 15 – основание ст

анка, 16 – рукоятка точной настройки, 17 – индикатор глубины строгания
