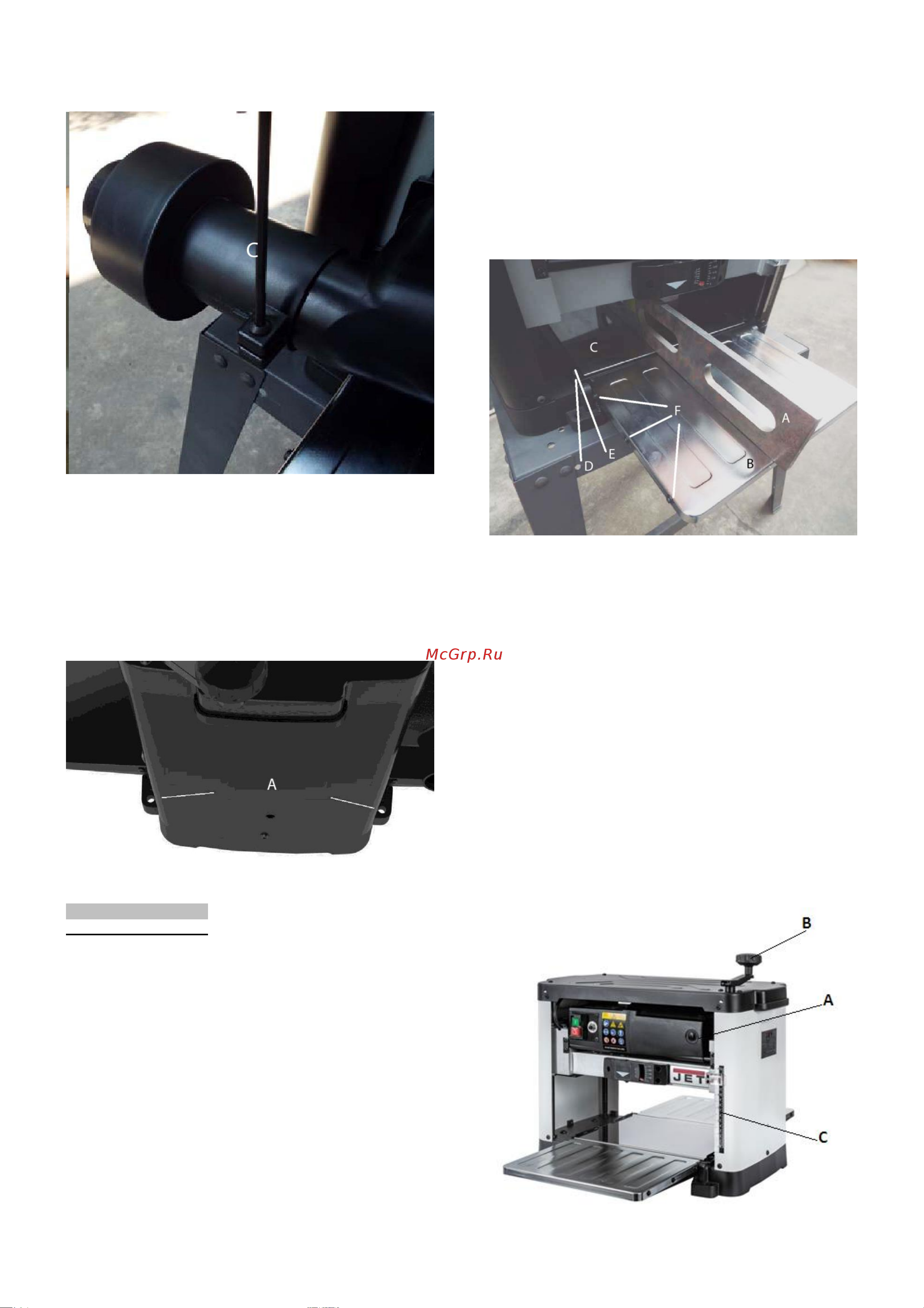

Рис. 2B
7.3. Установка станка на стол или верстак
Во время работы в случае возникновения вероятности
опрокидывания, смещении или вибрации станка, его
следует прикрепить к опорной поверхности, например,
верстаку или столу. Для надежной установки станка
предусмотрены четыре отверстия (2 из них показаны на
рис. 3 (A). Поверхность под установку станка должна
быть идеально ровной.
Рис. 3
А
8. Настройка станка
ПРЕДУПРЕЖДЕНИЕ! ПЕРЕД НАСТРОЙКОЙ
УБЕДИТЕСЬ, ЧТО СТАНОК ОТКЛЮЧЕН ОТ
ИСТОЧНИКА ПИТАНИЯ.
8.1. Выравнивание удлинительных столов
Столы подачи и разгрузки должны быть на одном
уровне со столом рейсмусового станка. Проверка
и регулировка:
1. Положите линейку (A) на стол станка (C) так,
чтобы один конец линейки располагался над
столом подачи (B). См. Рис. 4
2. Убедитесь, что стол подачи выровнен со столом
станка.
3. Если необходима регулировка, поднимите стол,
ослабьте контргайки (D) и отрегулируйте болты (E) с
каждой стороны стола, пока стол подачи не
окажется на одном уровне со столом станка. Это
откорректирует положение внешней кромки стола.
При необходимости ослабьте три винта на одной
стороне стола подачи (F) после регулировки, затем
снова затяните винты. Таким же образом
отрегулируйте другую сторону стола подачи.
4. Еще раз проверьте уровень и при необходимости
повторите регулировку.
5. Повторите этот процесс для выравнивания стола
разгрузки.
Рис. 4
8.2. Подъем и опускание режущей головки
Узел головки состоит из строгального вала, ножей,
подающих роликов, ограждения строгального вала и
двигателя. Подъем и опускание узла головки
контролируют глубину строгания на рейсмусовом
станке.
Настройка:
1. Чтобы поднять узел головки (A), поверните
регулировочную рукоятку (B) по часовой стрелке.
См. Рис.5
2. Чтобы опустить узел головки (A), поверните
регулировочную рукоятку (B) против часовой
стрелки.
ПРИМЕЧАНИЕ: Один оборот рукоятки перемещает
головку вверх или вниз примерно на 1,6 мм.
Вы можете убедиться в этом по шкале (C) на передней
правой стороне строгального станка.
Рис. 5
