эффективным, средство для предотвращения ржавчины должно было начать разрушаться и

отслаиваться. Попробуйте использовать пластиковый скребок, чтобы удалить большую часть

профилактического средства. После удаления отходов снова протрите поверхность.

ПРИМЕЧАНИЕ !

Возможно, вам придется повторять шаги 3 и 4 до тех пор, пока не удастся удалить все средства для

предотвращения ржавчины, оставив чистую поверхность.

10. СБОРКА СТАНКА

ВЫПОЛНИТЕ СЛЕДУЮЩИЕ ДЕЙСТВИЯ:

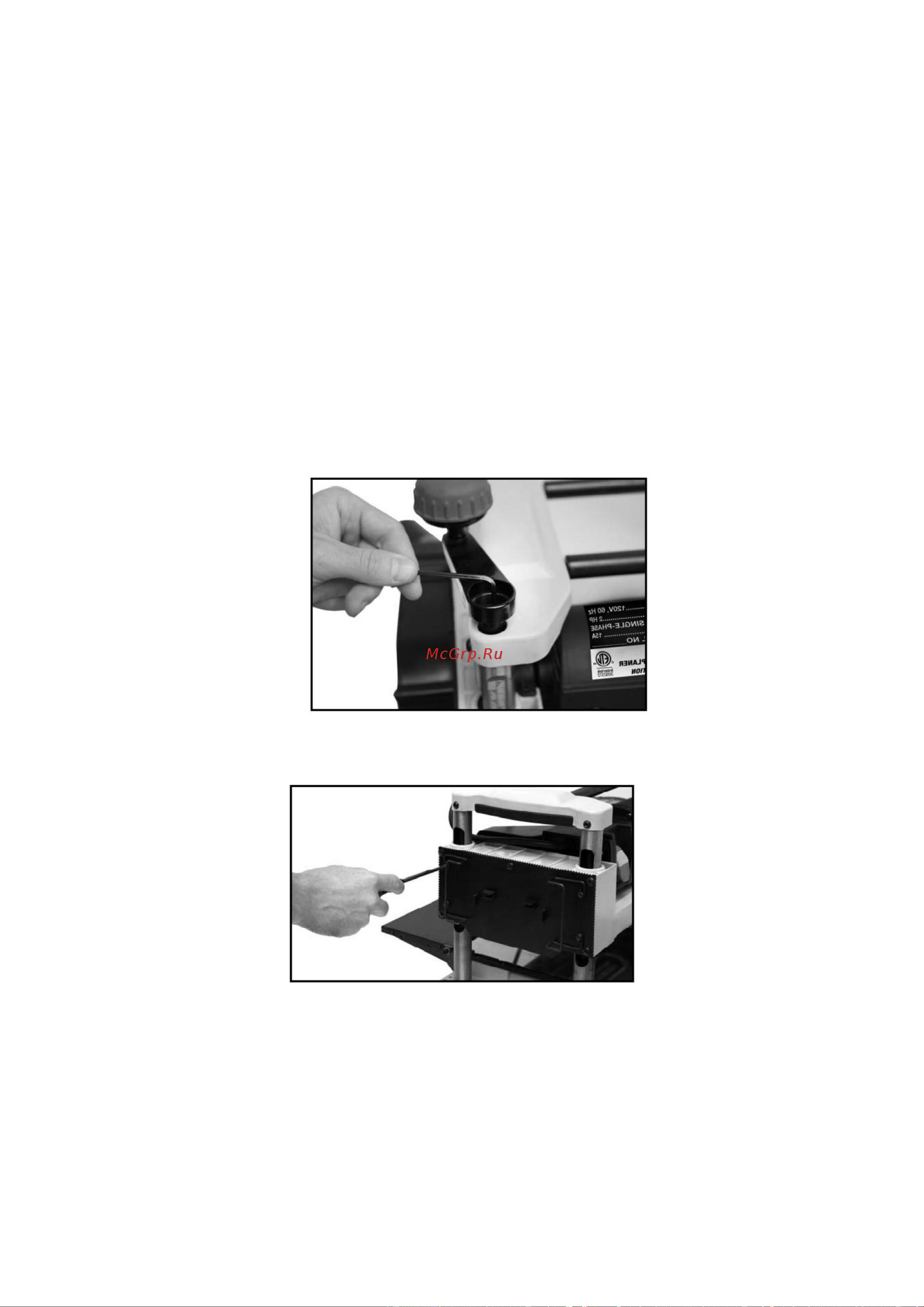

1. Соберите рукоятку регулировки высоты режущего вала, защелкнув рукоятку на рычаге кривошипа.

2. Снимите черную пластиковую крышку с кривошипного рычага.

3. Совместите плоскую точку на кривошипном рычаге с плоской точкой на валу регулировки высоты. Затем

прижмите его на место.

4. Теперь, когда кривошипный рычаг установлен, проденьте винт с M5.8x25 и шайбу 5мм в вал через

кривошипный рычаг. Затяните с помощью прилагаемого шестигранного ключа диаметром 4 мм. Будьте

осторожны, не затягивайте слишком сильно, так как вы можете сорвать резьбу, приложив слишком

большое усилие.

5. Наденьте черную пластиковую крышку обратно на рукоятку, чтобы закрыть винт M5.8 x 25.

6. Поместите обе обмотки прилагаемого шнура питания в предварительно просверленные отверстия на

боковой стороне корпуса рейсмусового станка с помощью четырех винтов с крестообразной головкой

M4.7 x 10.

7. Установите патрубок аспирации опилок на корпус вентилятора, с противоположной стороны от крепежей

для крепления провода питания. Он должен встать на место, затем затяните предварительно установленный

винт с помощью шестигранного ключа диаметром 4 мм.
