7 ПРИНЦИП РАБОТЫ

Если давление превышает заданную уставку (Р

уст), то реле находит-

ся в разомкнутом состоянии (контакты 1 и 4 замкнуты, контакты 1

и 2 разомкнуты). При снижении давления ниже Pуст - Pдиф происходит

переключение однополюсного механического контакта (контакты 1

и 4 размыкаются, контакты 1 и 2 замыкаются). Таким образом устрой-

ство передает сигнал об аварии (см. рис. 3). После устранения аварии

давление станет больше уставки, и система перейдет в исходное со-

стояние.

Пример работы RVG-20 в насосной станции для контроля работы на-

соса приведен на рисунке 4.

Pуст

Pуст - Pдиф

Состояние реле

разомкнуто

Давление в норме Давление снизилось

разомкнутозамкнуто

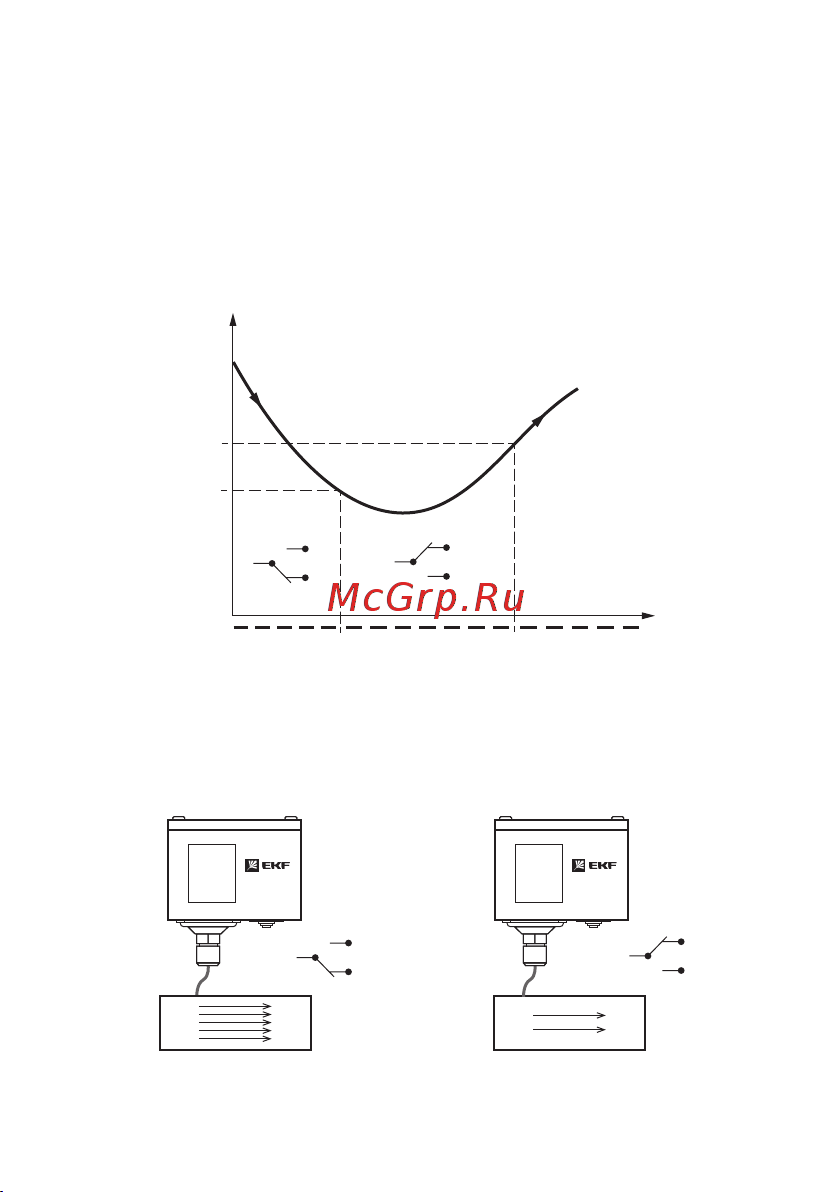

Рисунок 3 – Диаграмма срабатывания реле

Рисунок 4 – Пример работы RVG-20 в насосной станции

RVG-20RVG-20
