Welrok d2-40 4660251140021 Инструкция 3кл онлайн

Welrok d2-40 red 4660251140083 Инструкция 3кл онлайн
Установка
Реле предназначено для эксплуатации внутри
помещений. Риск попадания влаги и жидкости в месте
установки должен быть минимален. При установке
во влажном помещении реле должно быть помещено
в оболочку со степенью защиты не ниже IP55 по ГОСТ
14254. Температура окружающей среды при монтаже
должна быть в пределах –5...+45 °С.
Реле монтируется в специальный шкаф с монтажной
DIN-рейкой шириной 35 мм и занимает 2 стандартных
модуля по 18 мм. Высота установки реле должна быть
в пределах 0,5...1,7 м от уровня пола. Реле монтируется
и подключается после установки и проверки нагрузки.
Для защиты от короткого замыкания установите реле
после защитного автоматического выключателя (QF),
в разрыв фазного провода (см. сх. 1). Для защиты
человека от поражения электротоком утечки установите
устройство защитного отключения (QD).
Клеммы рассчитаны на провод с сечением не более 16
мм². Зачистите концы проводов 10±0,5 мм. Используйте
мягкий провод, затягиваемый в клеммах при помощи от-
вертки с жалом до 6 мм и моментом 2,4 Н·м. Отвертка
с шириной жала более 6 мм может нанести механи-
ческие повреждения клеммам, что приведет к потере
права на гарантийный сервис.
D2-40
D2-50
D2-63
D2-40
D2-50
D2-63
Технический паспорт, инструкция по установке
и эксплуатации, гарантийный талон
Для профессионалов
Реле напряжения Welrok D2 (далее по тексту — реле)
защищает электрооборудование от критических скачков
напряжения в сети. Чувствительное к отклонениям
сетевого напряжения оборудование: холодильники,
телевизоры, видео- и аудиотехника, компьютеры и т.п.
Комплект поставки
1 шт
Для предотвращения возможных ошибок
и опасности, ознакомьтесь с этой инструкцией
перед монтажом и использованием реле.
Назначение
!
1 шт
1 шт
Технические данные

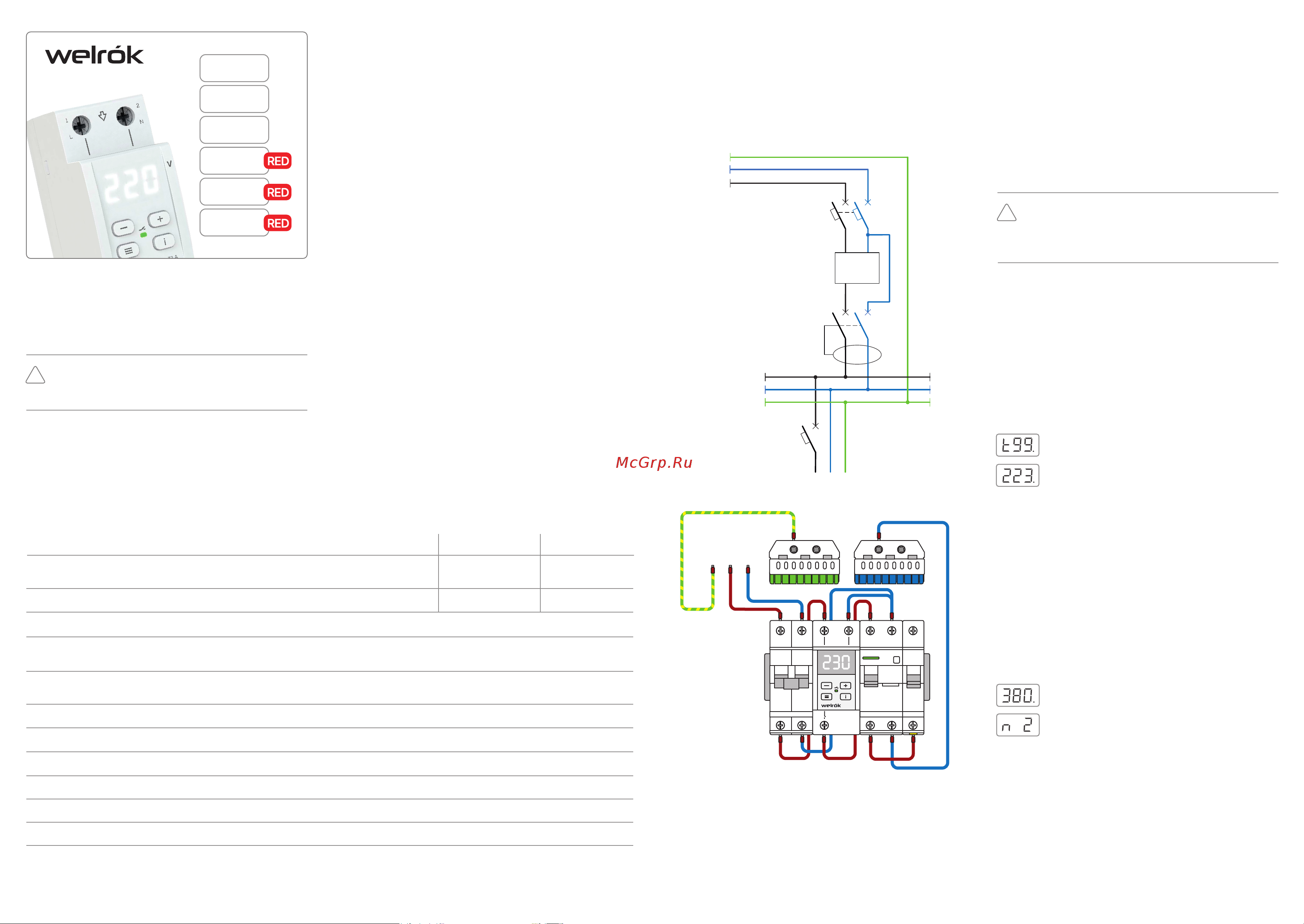

Схема 2. Вариант монтажной схемы
Схема 1. Вариант электрической схемы
1
3
2
4
KV
Реле напряжения
63 A
300 mA
QD
PE
N
L
40А
QFвв
Welrok
D2-50
PE
N
L
Ввод
С16
16А
QF1
ввод
РЕ
L
N
MC 240
C40
MC 125
C25
1 2
L N
L
3
V
T
N
N
CD 264J 63A 30mA
0 OFF 0 OFF 0 OFF
1. Реле напряжение Welrok D2
2. Технический паспорт, инструкция по установке
и эксплуатации, гарантийный талон
3. Упаковочная коробка
Номинальный ток нагрузки для категории АС-1
(максимальный, в течение 10 мин)
Номинальная мощность нагрузки для категории АС-1
Пределы напряжения
Напряжение питания
Энергопотребление
Количество коммутаций под нагрузкой / без нагрузки
Тип реле
Подключение
2
не более 16 мм
поляризованное
не меньше 10 000 циклов / не меньше 500 000 циклов
не более 0,35 кВт*ч / мес
Время отключения при превышении напряжения
(можно изменить, см. табл. 1 профессиональная модель «Pro»)
Время отключения при понижении
(можно изменить, см. табл. 1 профессиональная модель «Pro»)
Масса / габаритные размеры (ш × в × г)
Степень защиты по ГОСТ 14254
IP20
0,17 кг ±10 % / 36 х 85 х 66 мм
0,1–10 c (> 120 В); не более 0,03 с (< 120 В)
не менее 100 В; не более 420 В
40 А (50 А) 50 А (60 А)
8 800 ВА 11 000 ВА 13 900 ВА
63 А (80 А)
верхний 220–280 В; нижний 120–210 В
не более 0,03 с
Наименование
D2-63, D2-63 redD2-50, D2-50 redD2-40, D2-40 red
Схема подключения
Напр
яжение пит
ания (100–420 В, 50 Гц) по
дае
т
ся
к к
леммам 1 и 2 (фа
за (L) опреде
ляе
тся индика
т
ором
и подк
лю
чается к к
лемме 1, ноль (N) — к 2).
Фа
за (L) соединит
е
льных проводов нагрузки
подк
лючаю
т
ся к клемме 3, ноль (N) — к нулевом
у
пров
о
дник
у или к
леммнику (в комплект не входит).
Эксплуатация
При включении реле отображает напряжение сети.
Если оно в допустимых пределах, включается нагрузка
и начинает светиться зеленый индикатор.
Пункт меню выбирайте кнопкой «≡» (табл. 1),
изменение параметров производите кнопками «+»
и «–», просмотр расшифровки пункта меню — кнопкой
«і». Параметр доступен к изменению после второго
нажатия на «+» или «–». Через 5 сек. после нажатия
происходит возврат к индикации напряжения.
1 2 3
Настройка пределов отключения
(завод. настр. 242 В / 198 В)
Для просмотра верхнего предела нажмите «+»,
нижнего «–». Для изменения выбранного предела
используйте «+» и «–».
Руководствуйтесь данными из технической
документации к защищаемому оборудованию
при настройке пределов напряжения.
Настройки реле хранит энергозависимая память.
!
При просмотре значение аварии сопровож-
дается однократным миганием ее номера,
где «n 0» — последняя авария, а «n99» —
самая давняя.
Для сброса журнала во время отображения напряже-
ния сети удержите кнопку «i» до появления на экране
надписи «rSt». После отпускания кнопки журнал
очистится.
Энергонезависимый журнал на 100 аварий
Позволяет оценить качество питающей сети по
характеру записанных аварий и внести корректировки
в настройки реле так, чтобы количество отключений
стало меньшим сохранив качество защиты нагрузки.
Хранит 100 последних значений напряжения,
по которым отключалась нагрузка, и срабатывание
перегрева «oht».
Для просмотра журнала аварий нажимайте кнопку «i».
Для быстрого просмотра удерживайте кнопку «i».
Для просмотра в обе стороны используйте кнопки
«+» или «–».
Счетчик срабатывания защиты
Не сбрасываемый. Для просмотра удерживайте
кнопку «і» 12 сек.
4
Задержка включения нагрузки после аварии
(настройка в таблице 1)
Работа задержки сопровождается мигающей точкой
справа экрана. При скачке напряжения реле сначала
выведет максимальное, затем текущее напряжение.
Далее на экране будет обратный отсчет
в секундах («t99.», «t98.»...).
Если время задержки более 100 сек.,
на экране реле отображается текущее
напряжение с мигающей точкой справа.
