Реле ТТР2-МA02512-Л2Д
ЭТИКЕТКА
1 Основные сведения об изделии
Реле твердотельное переменного тока двухканальное в инновационном конструктиве 1 ТТР2-МA02512-Л2Д (далее – реле) предназначено
для использования в качестве ключа с «нормально разомкнутыми контактами» с контролем перехода фазы через «ноль». Применяется в
устройствах автоматики в качестве мощного интерфейса.
Реле имеет два раздельных канала коммутации, каждый из которых имеет независимое управление и светодиодную индикацию наличия
входного напряжения. Выходы реле защищены от перенапряжений с помощью защитных диодов. Тип коммутируемой нагрузки - резистив-
ная.
Основные электрические параметры (при Токр = 25 ºС)
Наименование параметра,
единица измерения
Значение параметра
Режимы измерения
не менее
не более
Ток утечки на выходе в выключенном состоянии
(пиковое значение), мА
±1,0
Uвх = 1,6 В; Uком = ± 800 В
Выходное остаточное напряжение (пиковое значение),
В
1,5
Uвх = 7,5 В; Iком = ~ 25 А
Входной ток, мА
5
8
Uвх = 7,5 В
22
28
Uвх = 25 В
Напряжение запрета включения, В
40
Uвх = 7,5 В
Время включения / время выключения, мс/мс
10/10
Uвх = 7,5 В; Uком = 60 В;
Rн = 100 Ом; fком = 50 Гц
Напряжение изоляции постоянного тока (вх-вых,
(вх+вых)-рад), В
3750
t = 1 мин; Iут.из ≤10 мкА
Рекомендуемые режимы эксплуатации
Наименование параметра,
единица измерения
Буквенное
обозначение
Значение параметра
не менее
не более
Коммутируемое напряжение, среднеквадратичное значение, В
Uком
~ 50
~ 420
Коммутируемый ток, среднеквадратичное значение, А
Iком
~ 0,3
~ 20
Входное напряжение во включенном состоянии, В
Uвх.вкл
10
25
Входное напряжение в выключенном состоянии, В
Uвх.выкл
0
1,0
Рабочий диапазон температур, °С
Tокр
-40
+85
Предельно-допустимые режимы эксплуатации
Наименование параметра,
единица измерения
Буквенное
обозначение
Значение параметра
не более
Максимальное пиковое напряжение на выходе в выключенном состоянии, В
Uпик
± 800
Коммутируемый ток, среднеквадратичное значение, А
Iком
~ 25,0
Коммутируемое напряжение, среднеквадратичное значение, В
Uком
~ 510
Входное напряжение во включенном состоянии, В
Uвх.вкл
25
Входное напряжение в выключенном состоянии, В
Uвх.выкл
1,6
Температура перехода, °С
Tп
+125
Справочные параметры
Наименование параметра,
единица измерения
Буквенное
обозначение
Значение параметра
не более
Тепловое сопротивление переход-радиатор, °С/Вт
Rт п-р
1,0
Ударный ток*, А
Iуд
250
Критическая скорость нарастания выходного напряжения, В/мкс
(du
зс
/dt)
кр
500
Критическая скорость нарастания выходного тока, А/мкс
(di
ос
/dt)
кр
50
* tимп = 10 мс, одиночный импульс

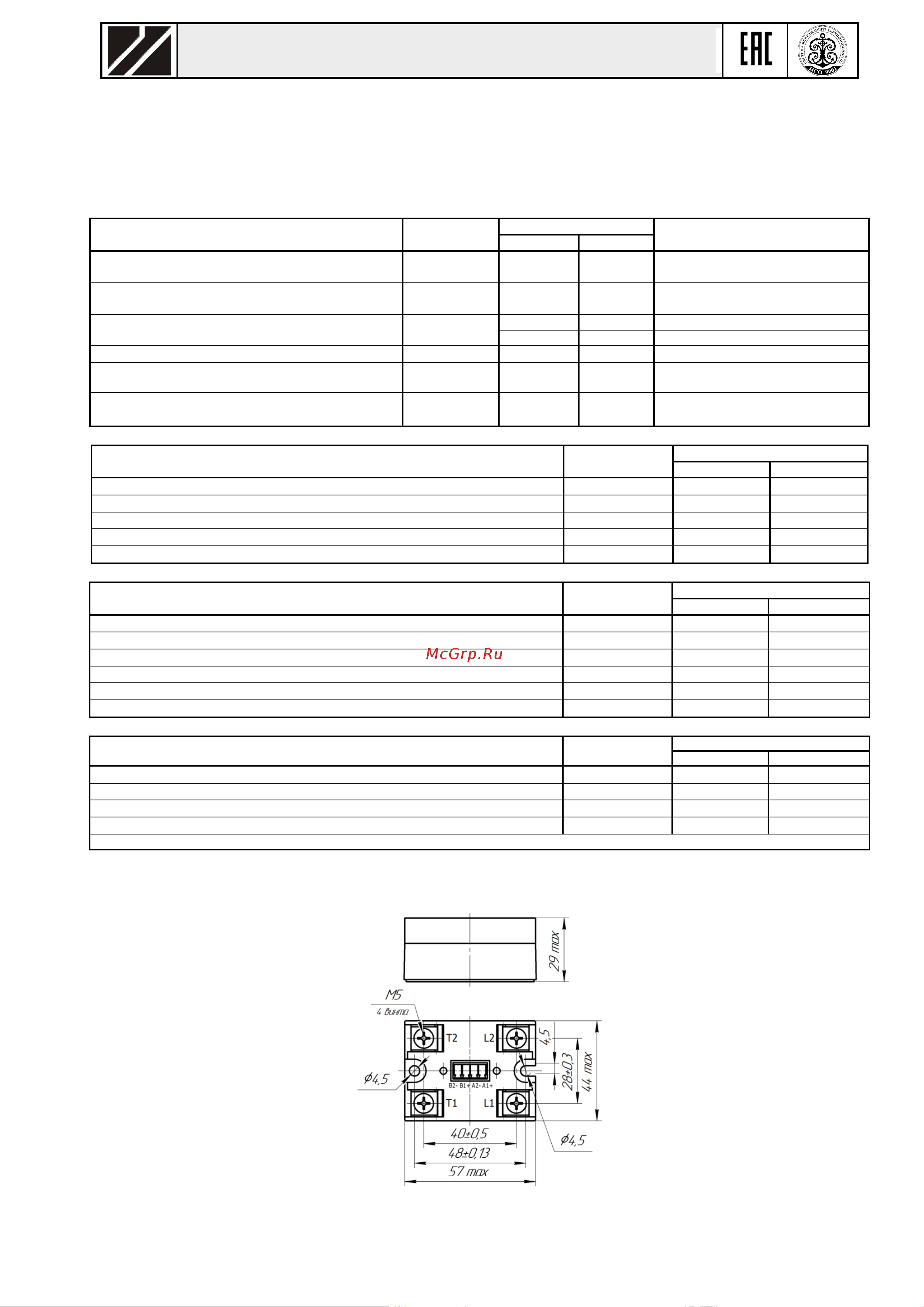

ГАБАРИТНЫЙ ЧЕРТЕЖ
Рисунок 1
1
