1. НАЗНАЧЕНИЕ

1.1. Реостат балластный РБ – 302/306 У2, в дальнейшем

именуемый «реостат» предназначен для регулирования тока при

ручной дуговой сварке и наплавке металлов плавящимся электродом

от многопостовых сварочных выпрямителей и генераторов

постоянного тока напряжением не более 70 В. Реостат включается в

сварочную цепь последовательно.

Реостат может применяться для работы в закрытых

помещениях или на открытом воздухе под навесом, защищающим от

воздействия атмосферных осадков и солнечной радиации, на высоте

над уровнем моря до 1000 м.

Реостат предназначен для работы в условиях умеренного

климата при температуре окружающего воздуха от минус 45

С до

плюс 40

С и относительной влажности окружающего воздуха не

более 80% при 20

С.

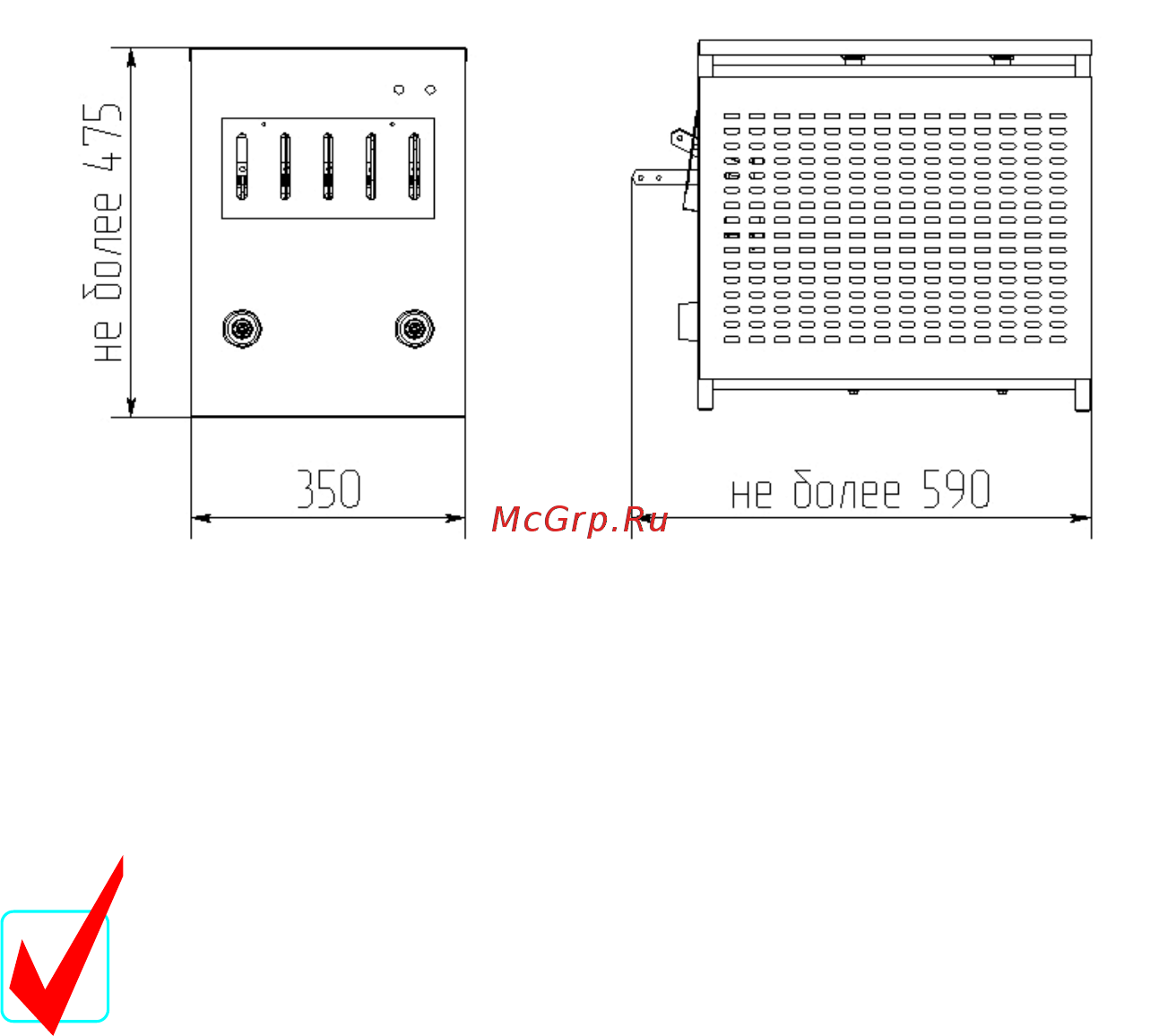

Общий вид реостата приведен на рис.1

Рис.1

В связи с постоянной работой по совершенствованию

реостата в его конструкцию могут быть внесены

изменения, не влияющие на технические характеристики

изделия.
