5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

5.1. Реостат является омическим сопротивлением и состоит из 7

ступеней, которые могут включаться при помощи контактных ножей

и тумблеров, расположенных на передней стенке реостата.

Переключение ступеней тока на 20;40;80 А осуществляется

контактными ножами, а ступеней тока 6;10 А – тумблерами.

Ориентировочный ток каждой ступени при падении напряжения на

реостате, равном 30 В, приведен на щитке, расположенном на

передней стенке реостата.

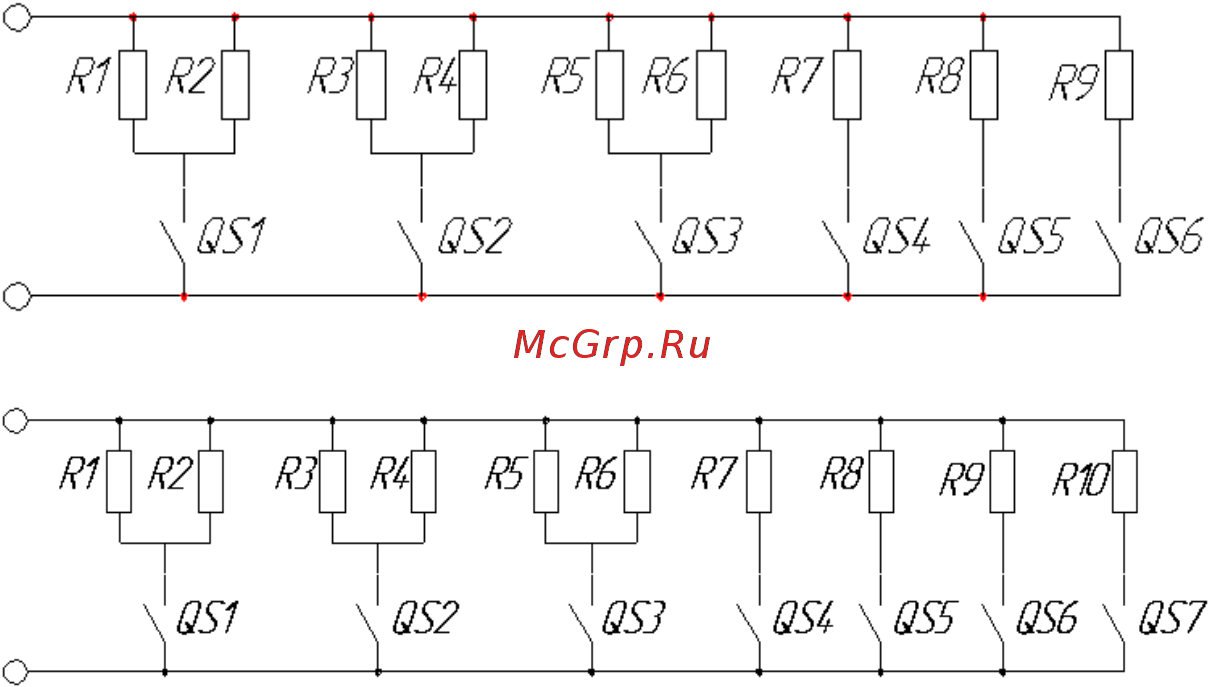

Принципиальная электрическая схема реостата приведена на рис.

РБ-302

РБ-306

Рис.2

5.2. Элемент сопротивления ступени тока на 6 А выполнен из

трубчатого электронагревателя. Остальные элементы сопротивления

реостата изготовлены из жаростойкой фехралевой проволоки

диаметром 2,2; 3,0 мм.

5.3. Нагрев элементов не выходит за пределы допустимого, если

падение напряжения на реостате не более 30 В.

5.4. Стенки и крышка реостата съемные, что обеспечивает легкий

доступ к элементам сопротивления при профилактических и

ремонтных работах.

Для перемещения реостат снабжен двумя ручками.
