1. НАЗНАЧЕНИЕ.

1.1 Реостат балластный для дуговой сварки типа РБ-302 У2,

именуемый в дальнейшем «реостат», предназначен для

регулирования тока при ручной дуговой сварке и наплавке

металлов плавящимся электродом от многопостовых сварочных

выпрямителей и генераторов постоянного тока напряжением не

более 70 В. Реостат включается последовательно в сварочную

цепь.

1.2 Реостат имеет климатическое исполнение У2 по ГОСТ 15150-69 и

может применяться для работы в закрытых помещениях или под

навесом, защищающим от воздействия атмосферных осадков и

солнечных лучей на высоте над уровнем моря до 1000 м.

Температура окружающего воздуха от –45º С до +40º С и

относительной влажности воздуха не более 80% при +20ºС.

Среда, окружающая реостат, не взрывоопасная, не содержащая

токопроводящей пыли, агрессивных паров и газов, разрушающих

металлы и изоляцию.

Не допускается воздействие ударов и тряски.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ.

2.1 Основные технические данные реостата при номинальной

относительной продолжительности нагрузки ПН=60%,

продолжительности цикла 5 мин. и условном падении напряжения

на зажимах реостата 30 В приведены в таблице 1.

Наименование параметра Норма

Пределы регулирования сварочного тока, А

-нижний, не более

-верхний, не менее

315

Сопротивление, Ом

-наименьшее, не более

-наибольшее, не менее

0,095

3,0

Разность между токами соседних ступеней

Регулирования, А , не более 10

Номинальная относительная продолжительность

нагрузки, ПН. % 60

Масса, кг не более 14

-7-

Приложение 2

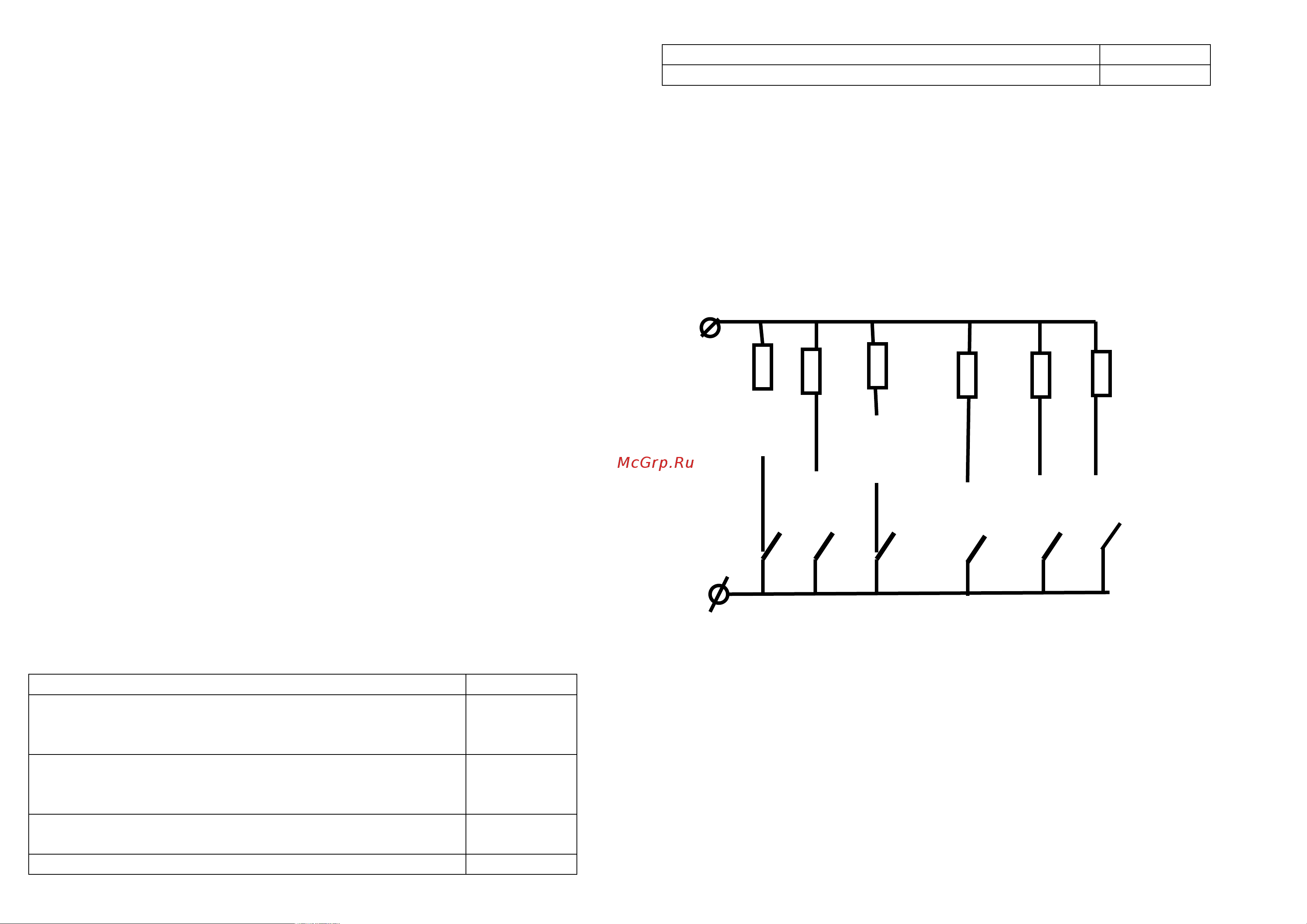

Схема электрическая принципиальная реостата РБ-302 У2.

Вход

R3 R4 R5 R6 R7 R8 R9

S1 S2 S3 S4 S5 S6

Выход
