Универсальные резаки внутрисоплового смеше-

ния газов серии РЗ-З00В и РЗ-З00ВУ (с вентилем

кислорода режущего) предна значены для ручной

газокислородной резки литниковых систем и раз-

делки металлоло ма. Применяются газосмеситель-

ные мунд штуки под горючие газы: Пропан/Метан и

Ацетилен.

Мундштуки имеют маркировку с указанием номера

мундштука и типа горючего газа.

Основные параметры резака соответствуют требо-

ваниям к резакам типа РЗ по ГОСТ 5191 «Резаки ин-

жекторные для ручной кислород ной резки».

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

МЕРЫ БЕЗОПАСНОСТИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Резак в сборе с мундштуком №2РМ 1 шт.

Руководство по эксплуатации 1 шт.

При эксплуатации резака необходимо соблюдать:

• «Межотраслевые правила по охране труда при

производстве ацетилена, кислорода, процессе на-

пыления и газопламенной обработке металлов»,

ПОТ РМ-19-2001. Утв. Министерством труда и со-

циального развития РФ от 14.02.2002;

• «Межотраслевые правила по охране труда при

электро и газосварочных работах» ПОТ РМ-020-

2001 Утв. Министерством труда и социального

развития РФ от 9.10.2001;

• «Правила устройства и безопасной эксплуатации

сосудов, работающих под давлением», утвержден-

ные ГОСГОРТЕХНАДЗОРом от 27.11.1987.

• Рабочий должен иметь специальную одежду из

плотной ткани согласно «Типовым отраслевым

нормам бесплатной выдачи специальной одеж-

ды, специальной обуви и средств индивидуаль-

ной защиты работникам машиностроительных и

металлообрабатывающих производств», утв. по-

становлением Министерства труда и социального

развития РФ от 16.12.97. Для защиты от шума рез-

чику следует применять средства индивидуаль-

ной защиты по ГОСТ 12.4.051. Для защиты глаз

от воздействия света пламени необходимо поль-

зоваться очками защитными по ГОСТ Р 12.4.013

со светофильтрами типа Г1 по ОСТ 21-6. Работы

с открытым пламенем должны осуществляться

на расстоянии не менее 10 метров от переносных

ацетиленовых генераторов и 3-х метров от газо-

проводов.

ВНИМАНИЕ! Для предотвращения образования

взрывоопасной смеси в газовом рукаве и баллоне

не допускайте одновременное открывание венти-

ля кислорода подогревающего и вентиля горючего

газа при незажженном резаке.

При длительном нагреве металла без пуска режу-

щего кислорода, возможно наполнение верхней

трубки наконечника (подача кислорода режущего)

не сгоревшей газовой смесью. При этом, в опреде-

ленных условиях (например, при попадании горячей

окалины или если при нагреве металла газорезчик

ненамеренно касается торцом мундштука метал-

ла) возникает возгорание накопившейся в трубке

КР газокислородной смеси, в результате чего про-

исходит хлопок, а иногда и прогорание запорного

Работа резака основана на нагреве подогревающим

пламенем металла до температуры воспламенения

с последующим сжиганием его в струе режущего

кислорода.

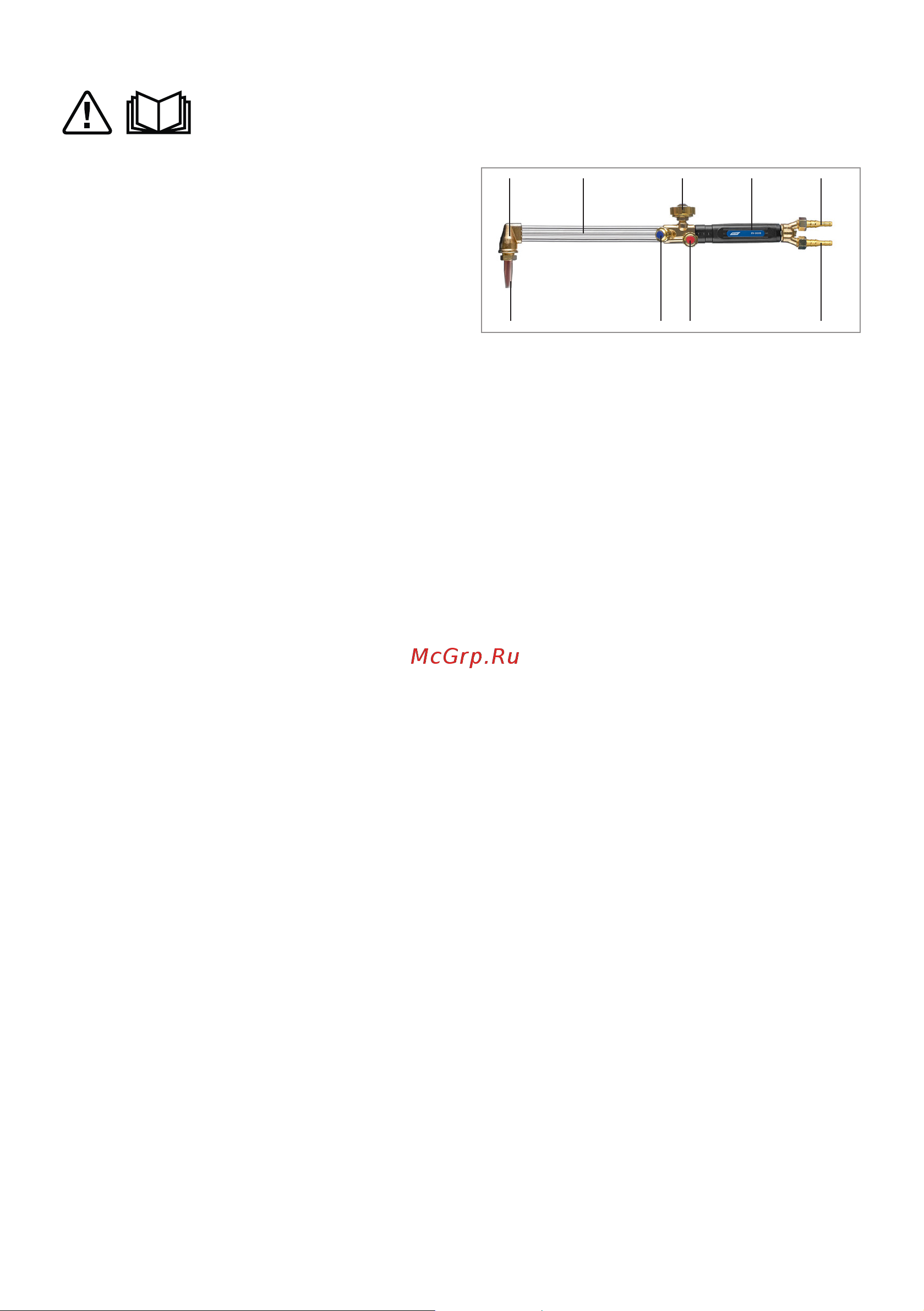

Резак состоит: из рукоятки (1) с вентилями подогре-

вающего кислорода (2) и горючего газа (3), венти-

лем режущего кислорода КР (4), присоединитель-

ными штуцерами кислорода (5) и горючего газа (6)

с накидными гайками и ниппелями для присоеди-

нения резинотканевых рукавов Ø 6/9, трех трубок

(7), головки (8) и газосмесительного мундштука (9),

имеющего узел смешивания кислорода и горючего

газа.

Газосмесительный мундштук (9) (для пропана/ме-

тана) разборный и состоит из двух частей.

Внутренняя часть представляет собой пятиканаль-

ный смеситель, сопрягающийся с головкой (8) по

трем коническим пояскам с углом 30°, и внутренний

мундштук с каналом режущего кислорода и шлица-

ми, образующими с наружным мундштуком каналы

для выхода горючей смеси.

Расположение смесительного узла в мундштуке су-

щественно повышает безопасность резака при воз-

никновении внутреннего горения (обратного удара).

Трубки (7), изготовлены из нержавеющей стали.

Конструкция резака позволяет производить замену

газосмесительных мундштуков непосредственно на

рабочем месте.

Сменные газосмесительные мундштуки внутри-

соплового смешения имеют конусные выходные

шлицы для горючей смеси. При такой конструкции

зона наибольшего теплового воздействия пламени

8 7 14 5

9 2 3 6

максимально приближена к режущей струе, что по-

зволяет уменьшить ширину реза и снизить расход

кислорода и горючего газа по сравнению с мунд-

штуками кольцевого типа аналогичной мощности.

Перед использованием оборудования необходи-

мо внимательно ознакомиться с руководством по

эксплуатации, соблюдать указания на технических

шильдах и требования техники безопасности.
