8 7 4 1 5

2 3 6

Универсальные резаки внутрисоплового

смешения газов серии Р3-300В и Р3-300ВУ

(с вентилем кислорода режущего) предна-

значены для ручной газокислородной резки

литниковых систем и разделки металлоло-

ма. Применяются газосмесительные мунд-

штуки под горючие газы: Пропан/Метан и

Ацетилен.

Мундштуки имеют маркировку с указанием

номера мундштука и типа горючего газа.

Основные параметры резака соответствуют

требованиям к резакам типа Р3 по ГОСТ 5191

«Резаки инжекторные для ручной кислород-

ной резки».

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

МЕРЫ БЕЗОПАСНОСТИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Резак в сборе с мундштуком №2РМ 1 шт.

Руководство по эксплуатации 1 шт.

При эксплуатации резака необходимо со-

блюдать:

• «Межотраслевые правила по охране труда

при производстве ацетилена, кислорода,

процессе напыления и газопламенной об-

работке металлов», ПОТ РМ-19-2001. Утв.

Министерством труда и социального раз-

вития РФ от 14.02.2002;

• «Межотраслевые правила по охране труда

при электро- и газосварочных работах»

ПОТ РМ-020-2001 Утв. Министерством тру-

да и социального развития РФ от 9.10.2001;

• «Правила устройства и безопасной эксплу-

атации сосудов, работающих под давлени-

ем», утвержденные ГОСГОРТЕХНАДЗОРом

от 27.11.1987. К работе резаком допуска-

ются лица не моложе 18 лет, прошедшие

медицинское освидетельствование, соот-

ветствующее обучение, инструктаж, про-

верку знаний требований безопасности и

имеющие практические навыки по обслу-

живанию данного оборудования.

• Рабочий должен иметь специальную оде-

жду из плотной ткани согласно «Типовым

Работа резака основана на нагреве подогре-

вающим пламенем металла до температуры

воспламенения с последующим сжиганием

его в струе режущего кислорода.

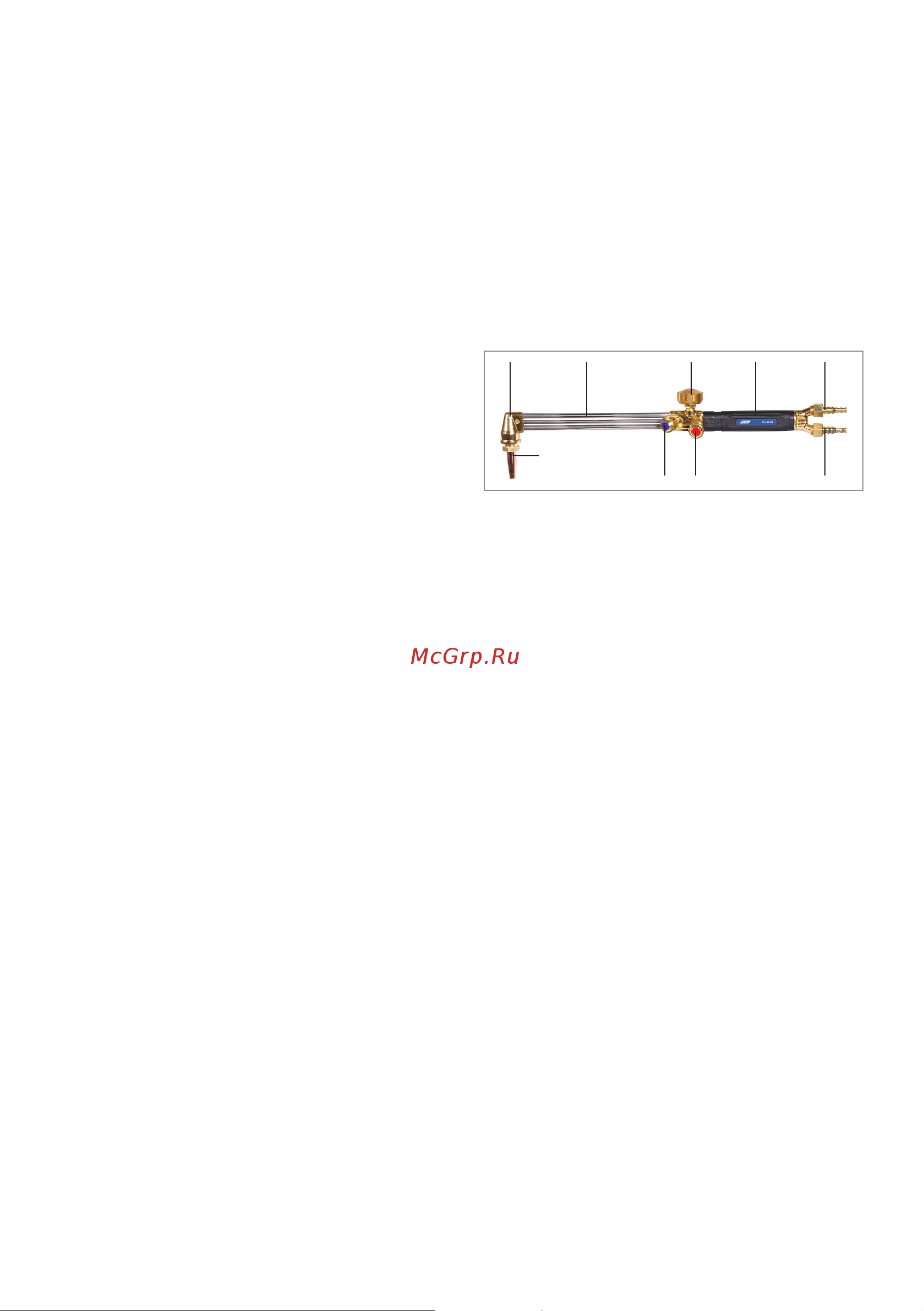

Резак состоит из: рукоятки (1) с вентилями по-

догревающего кислорода (2) и горючего газа

(3), вентилем режущего кислорода (4), присо-

единительными штуцерами кислорода (5) и

горючего газа (6) с накидными гайками и нип-

пелями для присоединения резинотканевых

рукавов Ø 6/9, трех трубок (7), головки (8) и

газосмесительного мундштука (9), имеющего

узел смешивания кислорода и горючего газа.

Газосмесительный мундштук (9) (для про-

пана/метана) разборный и состоит из двух

частей.

Внутренняя часть представляет собой пя-

тиканальный смеситель, сопрягающийся с

головкой (8) по трем коническим пояскам с

углом 30°, и внутренний мундштук с каналом

режущего кислорода и шлицами, образую-

щими с наружным мундштуком каналы для

выхода горючей смеси.

Расположение смесительного узла в мунд-

штуке существенно повышает безопасность

резака при возникновении внутреннего го-

рения (обратного удара). Трубки (7), изго-

товлены из нержавеющей стали. Конструк-

ция резака позволяет производить замену

газосмесительных мундштуков непосред-

ственно на рабочем месте.

Сменные газосмесительные мундштуки вну-

трисоплового смешения имеют конусные вы-

ходные шлицы для горючей смеси. При такой

конструкции зона наибольшего теплового

воздействия пламени максимально прибли-

жена к режущей струе, что позволяет умень-

шить ширину реза и снизить расход кислорода

и горючего газа по сравнению с мундштуками

кольцевого типа аналогичной мощности.

ВНИМАНИЕ! Производитель ведет даль-

нейшую работу по усовершенствованию

конструкции резаков, поэтому некоторые

конструктивные изменения могут быть не

отражены в настоящем руководстве по экс-

плуатации.
