щего кислорода.

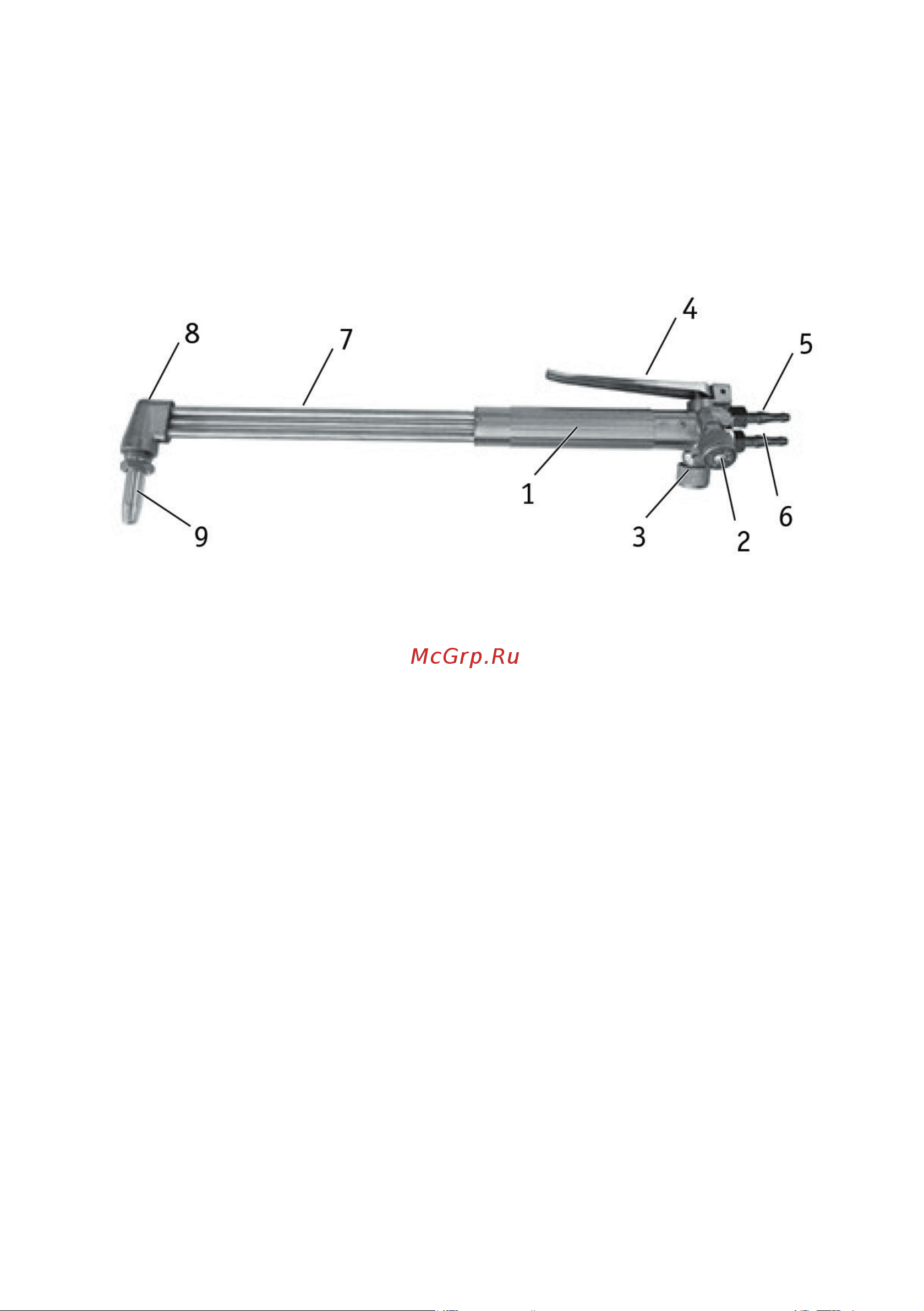

Резак состоит: из рукоятки 1 с вентилями подогревающего кислорода 2

и горючего газа 3, клапаном режущего кислорода с рычагом 4 (или вен-

тилем для резака Р3-345В), присоединительными штуцерами кислорода 5

и горючего газа 6 с накидными гайками и ниппелями для присоединения

резинотканевых рукавов 6 мм или 9 мм, трех трубок 7, головки 8 и га-

зосмесительного мундштука 9, имеющего узел смешивания кислорода и

горючего газа.

Газосмесительный мундштук разборный, состоит из двух частей. Внутрен-

няя часть представляет собой пятиканальный смеситель, сопрягающийся с

головкой по трем коническим пояскам с углом 30°, и внутренний мундштук

с каналом режущего кислорода и шлицами, образующими с наружным

мундштуком каналы для выхода горючей смеси.

Расположение смесительного узла в мундштуке существенно повышает

безопасность резака при возникновении внутреннего горения (обратного

удара). Трубки, изготовленные из нержавеющей стали. Конструкция ре-

зака позволяет производить замену газосмесительных мундштуков непо-

средственно на рабочем месте.

Сменные газосмесительные мундштуки внутрисоплового смешения имеют

конусные выходные шлицы для горючей смеси. При такой конструкции

зона наибольшего теплового воздействия пламени максимально прибли-

жена к режущей струе, что позволяет уменьшить ширину реза и снизить

расход кислорода и горючего газа.

5. МЕРЫ БЕЗОПАСНОСТИ

5.1 При эксплуатации резака необходимо соблюдать:

• Межотраслевые правила по охране труда при производстве ацетиле-

на, кислорода, процессе напыления и газопламенной обработке ме-

таллов (ПОТ РМ-19-2001), утв. Постановлением Министерства труда и

социального развития РФ от 14.02.2001г. № 11;

• Межотраслевые правила по охране труда при электро - и газосвароч-

ных работах (ПОТ РМ-020-2000), утв. Постановлением Министерства

труда и социального развития РФ от 9.10.2001г. №72;
