3. КОМПЛЕКТ ПОСТАВКИ

Наименование

Тип исполнения

Р3П-305В, Р3П-305Р, Р3П-310В, Р3П-310Р Р2А-305В

Резак в сборе 1 1

Мундштук PNM №2 ANM №2

Паспорт 1 1

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Работа резака основана на нагреве подогревающим пламенем металла до

температуры воспламенения с последующим сжиганием его в струе режу-

щего кислорода.

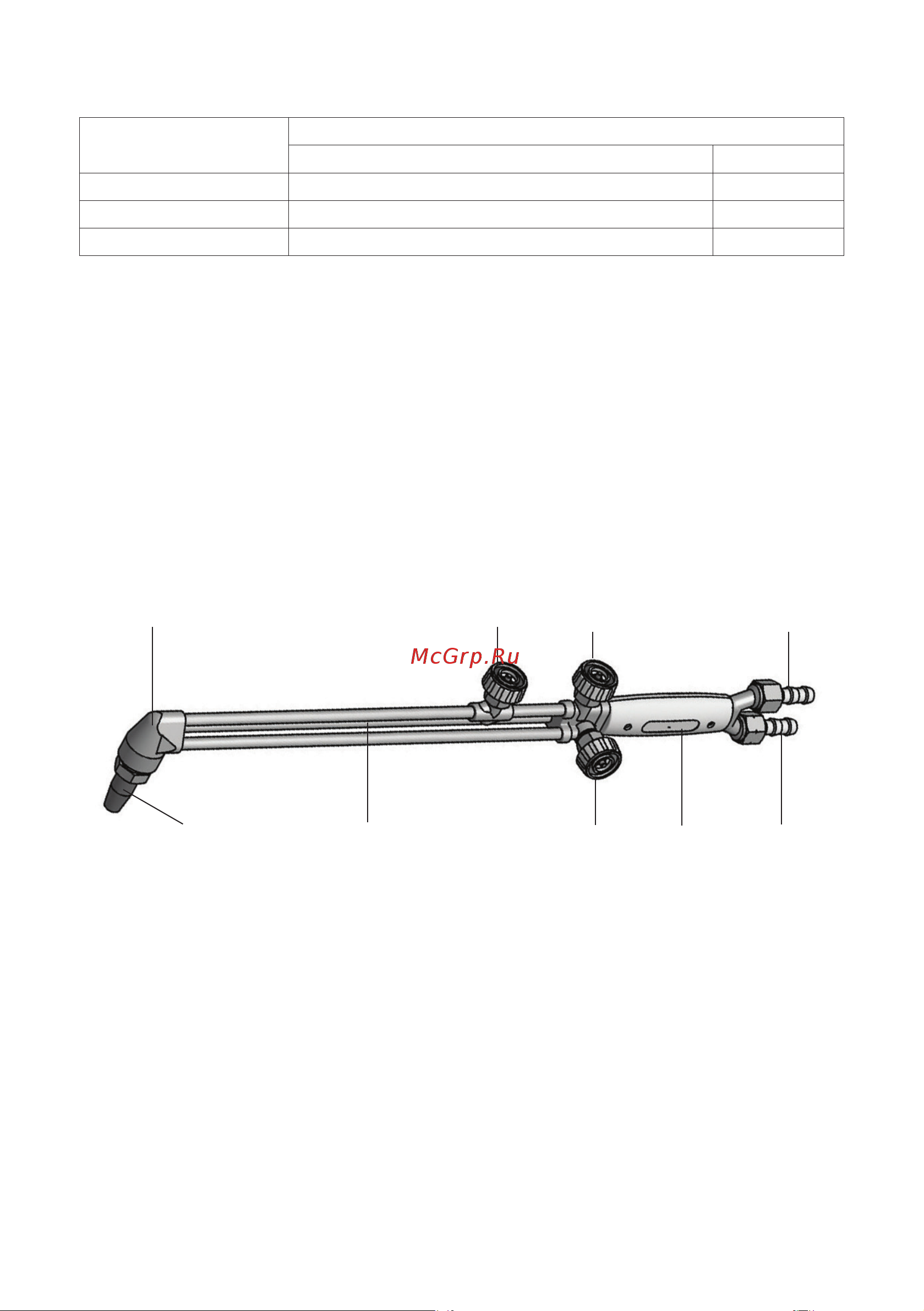

Резак состоит: из рукоятки 1 с вентилями подогревающего кислорода 2 и

горючего газа 3, вентилем режущего кислорода 4 (или клапана с рычагом

для рычажных резаков), присоединительными штуцерами кислорода 5 и

горючего газа 6 с накидными гайками и ниппелями для присоединения

резинотканевых рукавов 6 мм или 9 мм, трех трубок 7, головки 8 и га-

зосмесительного мундштука 9, имеющего узел смешивания кислорода и

горючего газа.

Расположение смесительного узла в мундштуке существенно повышает

безопасность резака при возникновении внутреннего горения (обратного

удара). Трубки, изготовленные из нержавеющей стали. Конструкция ре-

зака позволяет производить замену газосмесительных мундштуков непо-

средственно на рабочем месте.

Сменные газосмесительные мундштуки внутрисоплового смешения имеют

конусные выходные шлицы для горючей смеси. При такой конструкции

зона наибольшего теплового воздействия пламени максимально прибли-

жена к режущей струе, что позволяет уменьшить ширину реза и снизить

расход кислорода и горючего газа.

5. МЕРЫ БЕЗОПАСНОСТИ

5.1 При эксплуатации резака необходимо соблюдать:

• Межотраслевые правила по охране труда при производстве ацетиле-
