VIII Инструкция по эксплуатации цанговых патронов для

метчиков

1. Применение

Это устройство состоит из цангового патрона для метчиков и держателя патрона.

Держатель патрона оснащен устройством компенсации шага резьбы. Цанговые патроны

предназначены для защиты от перегрузки по крутящему моменту, чтобы предотвратить

поломки метчика при его использовании. Для того чтобы получить разные моменты

отворачивания для метчиков разного диаметра, достаточно отрегулировать гайки на

держателе патрона. Данное устройство лучше всего подходит для выполнения резьбовых

отверстий на сверлильных, токарных, расточных станках, станках с ЧПУ и специальных

резьбонарезных станках.

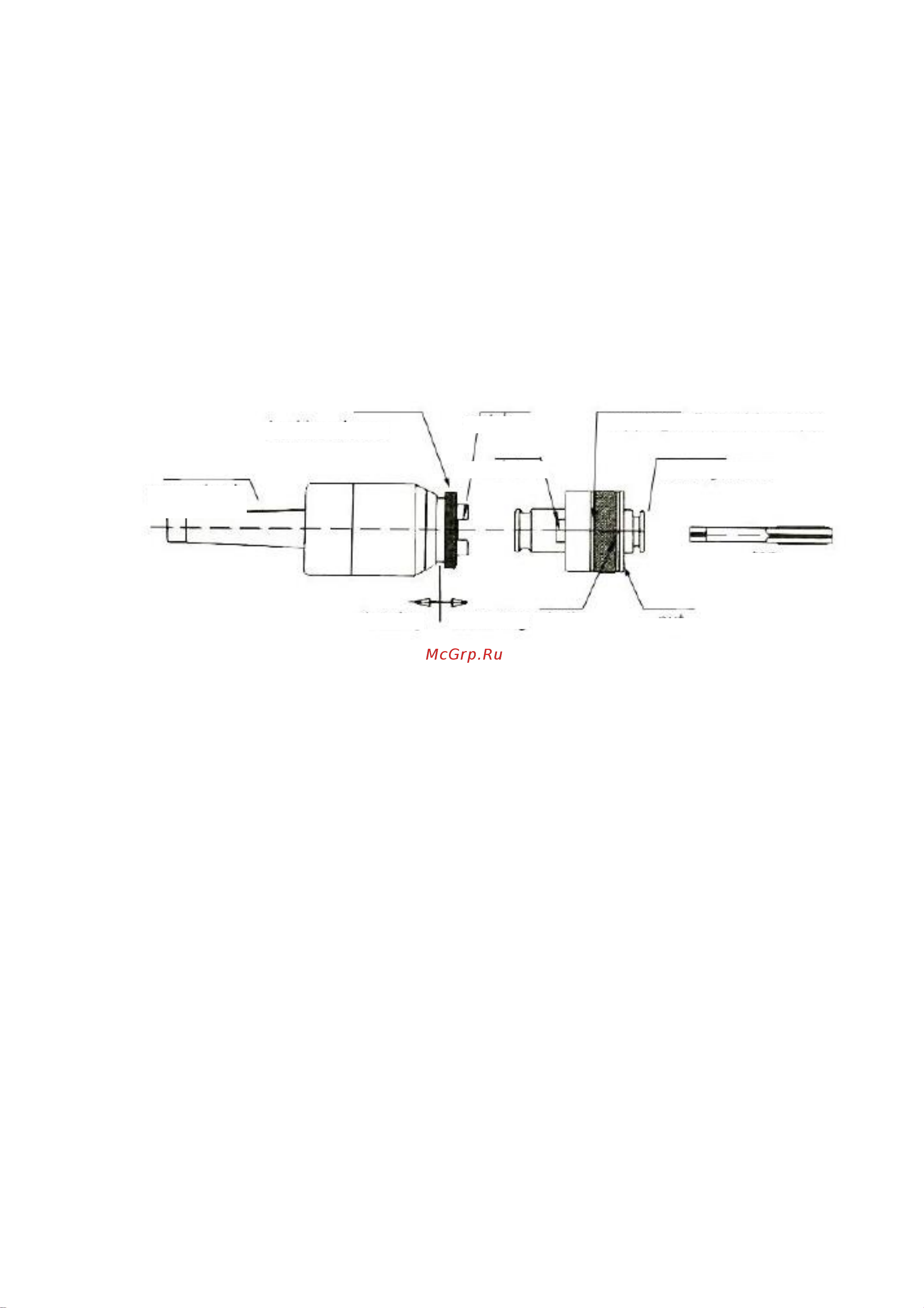

2. Схематическое изображение внешней конструкции

3. Держатель патрона соединяется с главным шпинделем.

Тщательно очистите наружную коническую часть держателя хвостовика и основной

шпиндель. После сборки слегка ударьте по торцу держателя патрона резиновым молотком,

чтобы убедиться в надежности соединения (при использовании автоматического держателя

хвостовика это делать необязательно).

4. Установка и снятие цанговых патронов с держателя патрона.

Для того чтобы установить метчик и цанговые патроны, сначала убедитесь, что размер

метчика точно совпадает с размером патрона, затем вставьте метчик в цанговый патрон,

надавив на стопорную втулку. Для извлечения метчика просто нажмите кнопку блокировки

еще раз, и метчик освободится автоматически.

5. Соединение между цанговыми патронами и держателями патрона.

тормозная муфта

выемка

кулачковый паз

цанговые патроны с крутящим моментом

стопорная втулка

метчик

гайка

стопорное

кольцо

удлинение

вытягивание

конический

хвостовик
