Установка плашек в Трубонарезной патрон

Рас положение упомин аемых деталей с мот рит е на рисун ка х .

1. Расположите Трубонарезную головку плоско на столе вверх цифрами.

2. Убедитесь, что пусковое устройство разблокировано.

3. Отпустите зажимную рукоятку.

4. Вытащите стопорный винт из отверстия на линейке так,

чтобы цилиндрический штифт стопорного винта миновал отверстие. Установите

линейку таким

образом, чтобы риска стопорного винта

оказалось в конце положения смены

плашек.

5. Снимите плашки с Трубонарезной

головки.

6. Вставьте новые плашки. Номера плашек

от 1 до 4 должны совпадать с

аналогичными номерами на

Трубонарезной головке.

7. Крутите кулачковый диск до тех пор,

пока цилиндрический штифт стопорного

винта не встанет в отверстие. В этом

положении плашки зафиксируются в

Трубонарезной головке. Убедитесь, что

цилиндрический штифт упирается до

конца линейки до положения смены

плашек.

8. Передвиньте деление линейки с

требуемым размером на один уровень с

риской стопорного винта.

9. Затяните зажимную рукоятку.

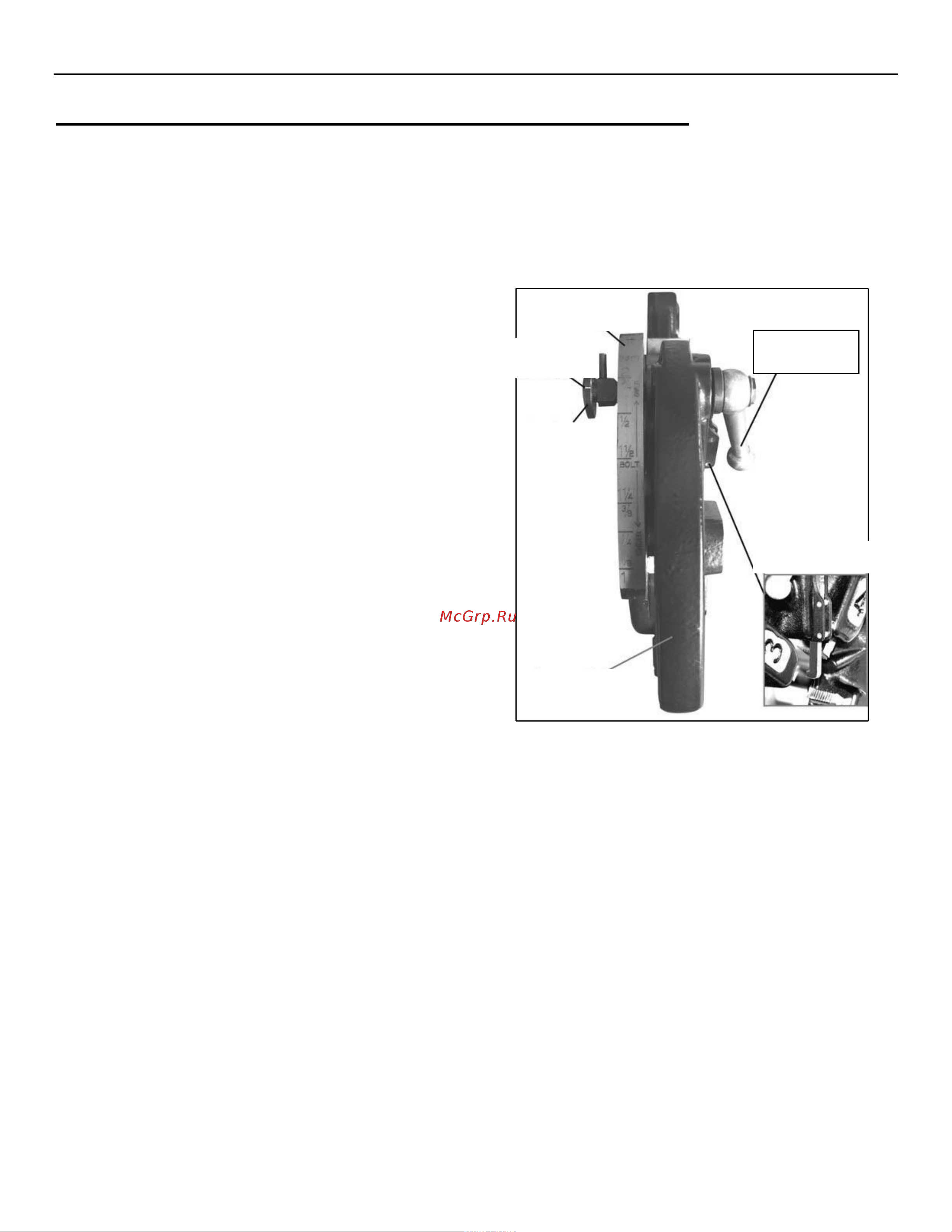

Рис. 2

Схема винторезного патрона 1/2”-2”

10. Если вам нужно сделать резьбу больше или меньше заданного размера,

установите риску стопорного винта соответственно выше или ниже деления с

размером на линейке.

Пусковое

устройство

Линейка

Стопорный

винт

Риска

Зажимная рукоятка

Рычаг включения
