УСТРОЙСТВО РЕЗЬБОНАРЕЗНОГО СТАНКА

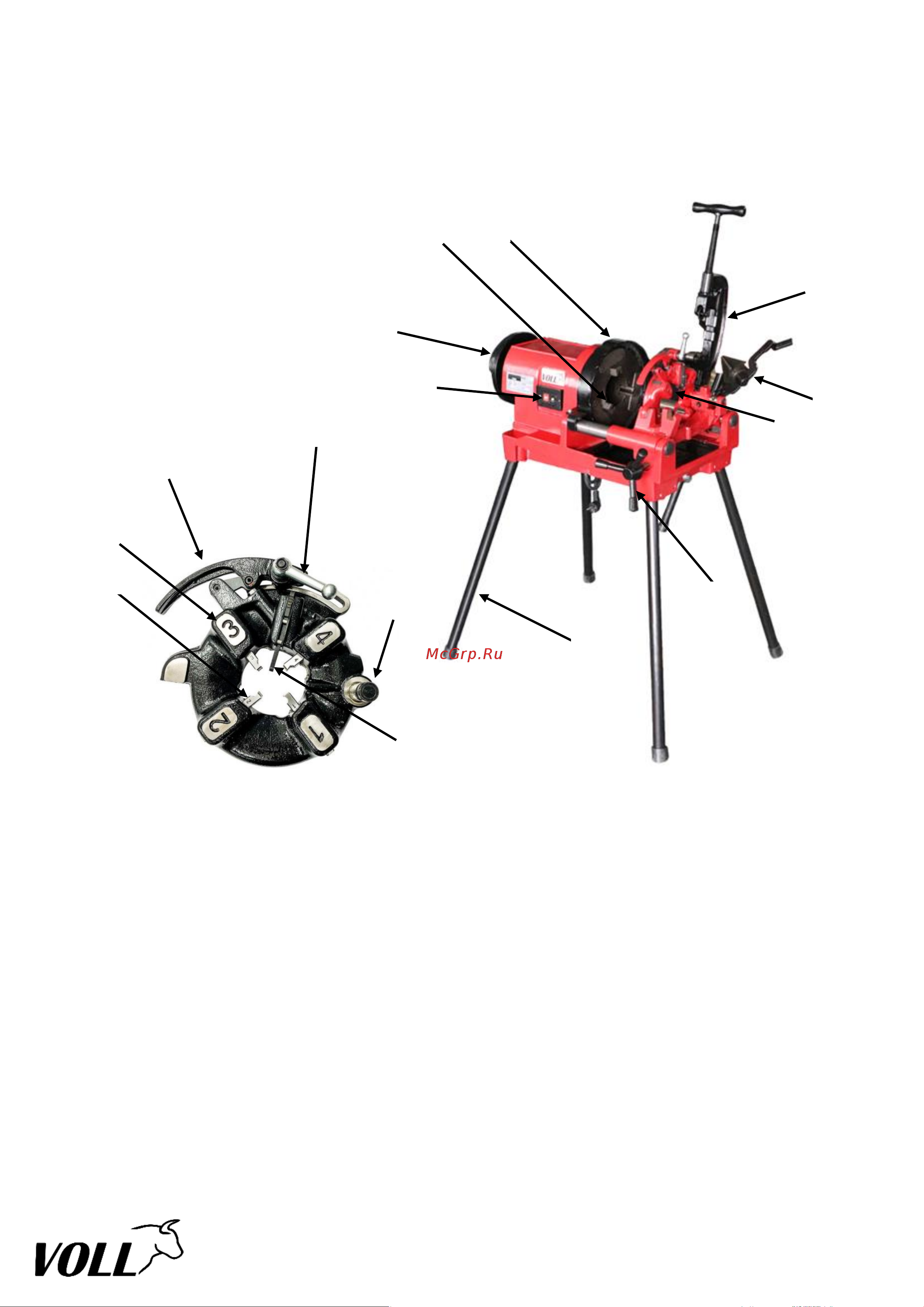

Рис. 2 Автоматическая резьбонарезная головка Рис. 3 Резьбонарезной станок

Резьбонарезной станок (Рис. 3): 1. зажимной патрон ударного типа; 2. труборез; 3.

гратосниматель; 4. автоматическая резьбонарезная головка (Рис. 2); 5. маховик

перемещения каретки; 6. опорные ножки (4 шт.); 7. кнопка вкл/выкл станка; 8.

центрирующий патрон; 9. зажимные кулачки (3 шт.).

Резьбонарезная головка (Рис. 2): 10. шпиндель крепления головки к станку; 11.

резьбонарезные ножи (4 шт.); 12. пронумерованные посадочные места для ножей; 13.

рукоятка открывания/закрывания ножей; 14. упор для автоматического открывания ножей;

15. запирающий рычаг.

ВНИМАНИЕ! Производитель оставляет за собой право вносить изменения в

комплектацию, цвет и конструкцию оборудования без предварительного уведомления!

РАБОТА СО СТАНКОМ

Внимание! Данная инструкция по эксплуатации не предназначена для операторов,

работающих на станке, и не может заменить обучение работе. Мы рекомендуем

пройти обучение у квалифицированных специалистов.
