Резчики кровли CR-144Е, CR-147Е
16
2 Использование по назначению
Порядок установки/смены режущего инструмента:
ВНИМАНИЕ! Перед установкой/сменой режущего инструмента, резчик
обязательно отключить от электрической сети
Установите режущий инструмент (рисунок 7), для чего:
o отвернув барашковые гайки поз.49 с шайбами поз.55, снимите крышку кожуха поз.13;
o отверните болт поз.40, снимите планшайбу поз.18;
o установите режущий инструмент (убедитесь, что он установлен на посадочном месте
без люфта и направление вращения, указанное на режущем инструменте совпадает с
направлением вращения шпинделя (против часовой стрелки));
ВНИМАНИЕ!
Смена направления вращения шпинделя производится
перемонтажем фазовых проводов в силовой розетке резчика (раздел 1.4,
рисунок 3)
o установите планшайбу поз.18 и болт поз.40;
o зафиксируйте шпиндель поз.3, удерживая режущий инструмент рукой (или вставив
стержень ∅6мм в радиальное отверстие на шпинделе); затяните болт поз.40;
o установите крышку кожуха поз.13 и шайбы поз.55; затяните барашковые гайки поз.49.
Поз
.
Артикул Наименование
Входит в состав резчика
CR-144Е CR-147Е
3
52721 Шпиндель CR149.23.000 + +
4
52718 Кожух CR149.22.000 + +
13
60954 Крышка CR149.22.001 + +
18
17942 Планшайба CR149.05.004 + +
40
4037 Болт М12-6gх25.88.016 ГОСТ 7798-70 (DIN 931, DIN 933) + +
49
4312 Гайка-барашек М 8-6H.6.016 DIN 315 + +
55
4202 Шайба 8.01.016 ГОСТ 11371-78 (DIN 125) + +

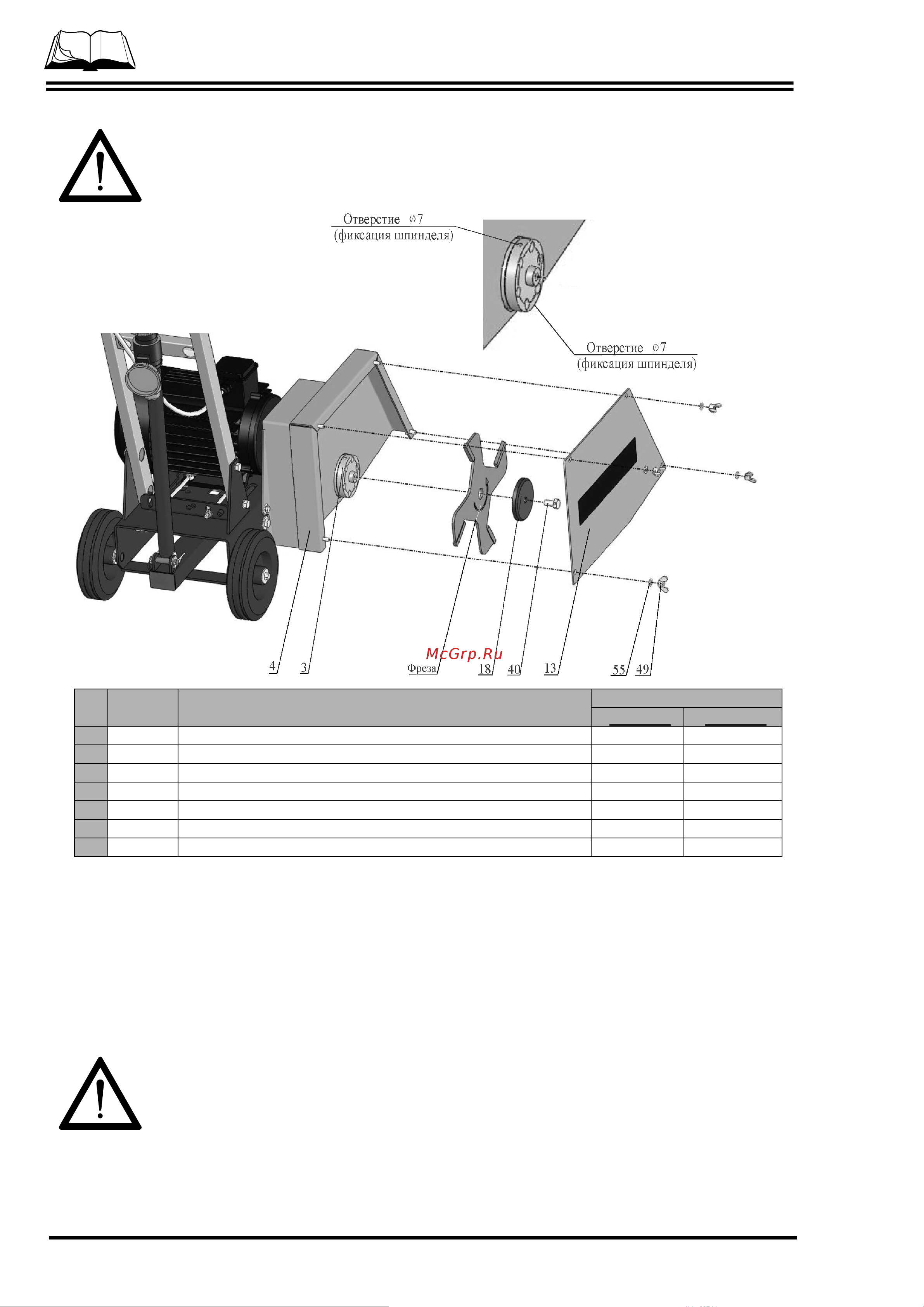

Рисунок 7 – Установка/смена режущего инструмента
