 Модель EK50. Светодиодный модуль осветительного прибора подключается непосредственно к БАП. При наличии сетевого

питания на контактах L и N БАП происходит заряд аккумуляторной батареи, а светодиодный модуль выключен. Переход в

аварийный режим (питание от аккумуляторной батареи БАП) происходит при исчезновении сетевого питания на контактах L и N

БАП. При возобновлении сетевого питания светодиодный модуль осветительного прибора вновь выключается, а БАП переходит

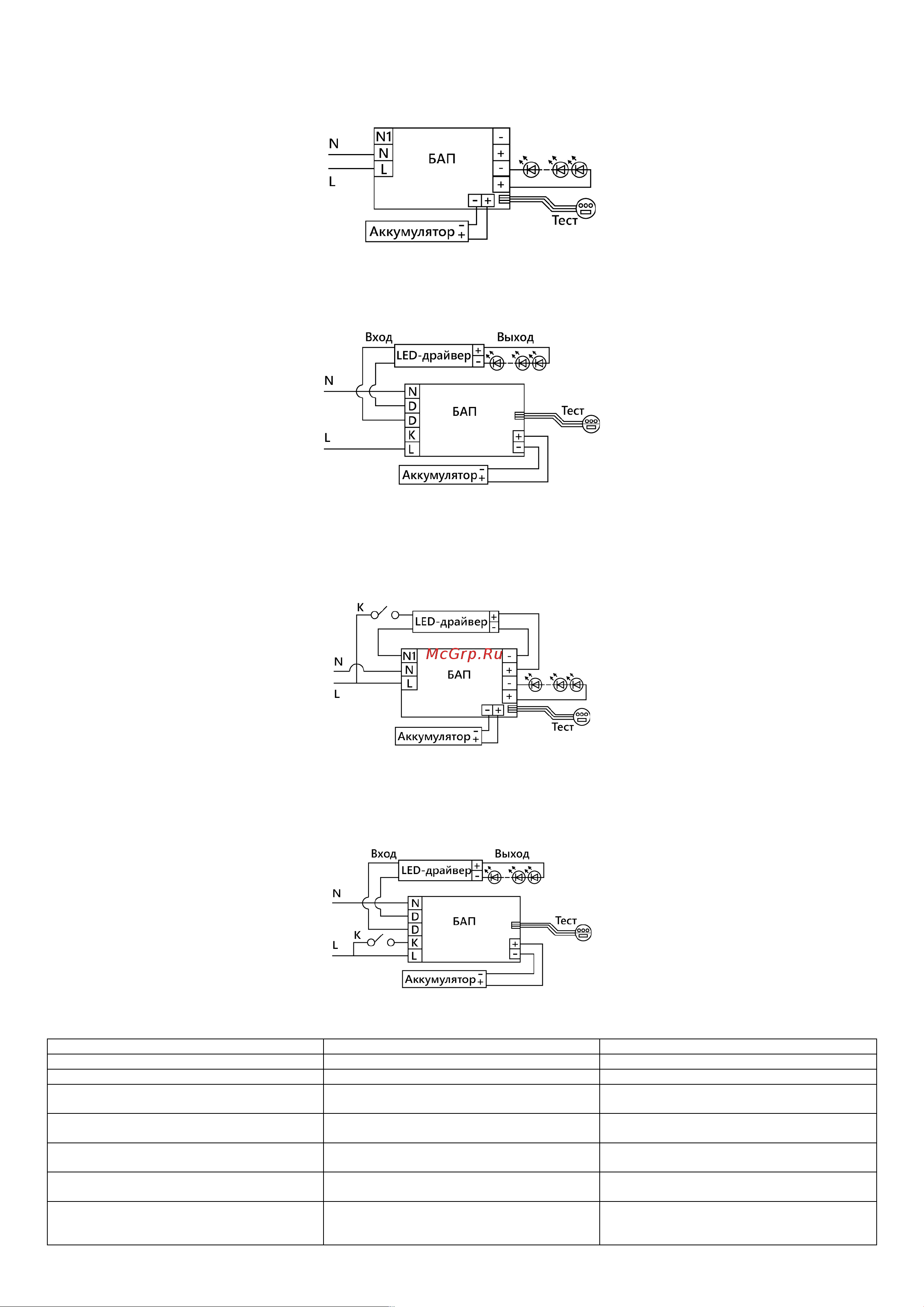

в режим заряда аккумуляторной батареи. Схема подключения изображена на рисунке 1.

Рисунок 1

 Модель EK40. Светодиодный осветительный прибор подключается непосредственно к БАП. При наличии сетевого питания на

контактах L и N БАП происходит заряд аккумуляторной батареи, осветительный прибор выключен. Переход в аварийный режим

(питание от аккумуляторной батареи БАП) происходит при исчезновении сетевого питания на контактах L и N БАП. При

возобновлении сетевого питания осветительный прибор вновь выключается, а БАП переходит в режим заряда аккумуляторной

батареи. Схема подключения изображена на рисунке 2.

Рисунок 2

6.2 Постоянный режим.

 Модель EK50. БАП подключается и к светодиодному модулю осветительного прибора, и к его драйверу. При наличии сетевого

питания на контактах L и N БАП происходит заряд аккумуляторной батареи. Работа светодиодного модуля осветительного

прибора осуществляется с помощью собственного LED-драйвера от сети. Переход в аварийный режим (питание от

аккумуляторной батареи БАП) происходит при исчезновении сетевого питания на контактах L и N БАП. При возобновлении

сетевого питания работа светодиодного модуля вновь осуществляется от LED-драйвера, а БАП переходит в режим заряда

аккумуляторной батареи. Схема подключения изображена на рисунке 3.

Рисунок 3

 Модель EK40. Светодиодный осветительный прибор подключается непосредственно к БАП, а контакты БАП L и K замыкаются.

При наличии сетевого питания на контактах L и N БАП происходит заряд аккумуляторной батареи. Работа осветительного

прибора осуществляется от сети. Переход в аварийный режим (питание от аккумуляторной батареи БАП) происходит при

исчезновении сетевого питания на контактах L и N БАП. При возобновлении сетевого питания работа осветительного прибора

вновь осуществляется от сети, а БАП переходит в режим заряда аккумуляторной батареи. Схема подключения изображена на

рисунке 4.

Рисунок 4

6.3 Кнопка «Тест»

Таблица 2. Функции кнопки «Тест»

Кнопка «Тест» Зеленый индикатор Состояние

Не нажимать Включен Блок функционирует в нормальном режиме

Нажать в течение 1 секунды Выключен Имитация аварийного режима

Нажать в течение 3 секунд Моргает медленно

Ежемесячное тестирование, 30-секундный

тест аварийного режима

Нажать снова в течение 1 секунды Включен

Отмена ежемесячного теста, возврат в

основное состояние

Нажать в течение более 7 секунд Моргает быстро

Ежегодное тестирование, 30-минутный тест

аварийного режима

Нажать снова в течение 1 секунды Включен

Отмена ежегодного теста, возврат в

основное состояние

Нажать 2 раза подряд -

Выключить осветительный прибор

(работает только в аварийном режиме

работы)
