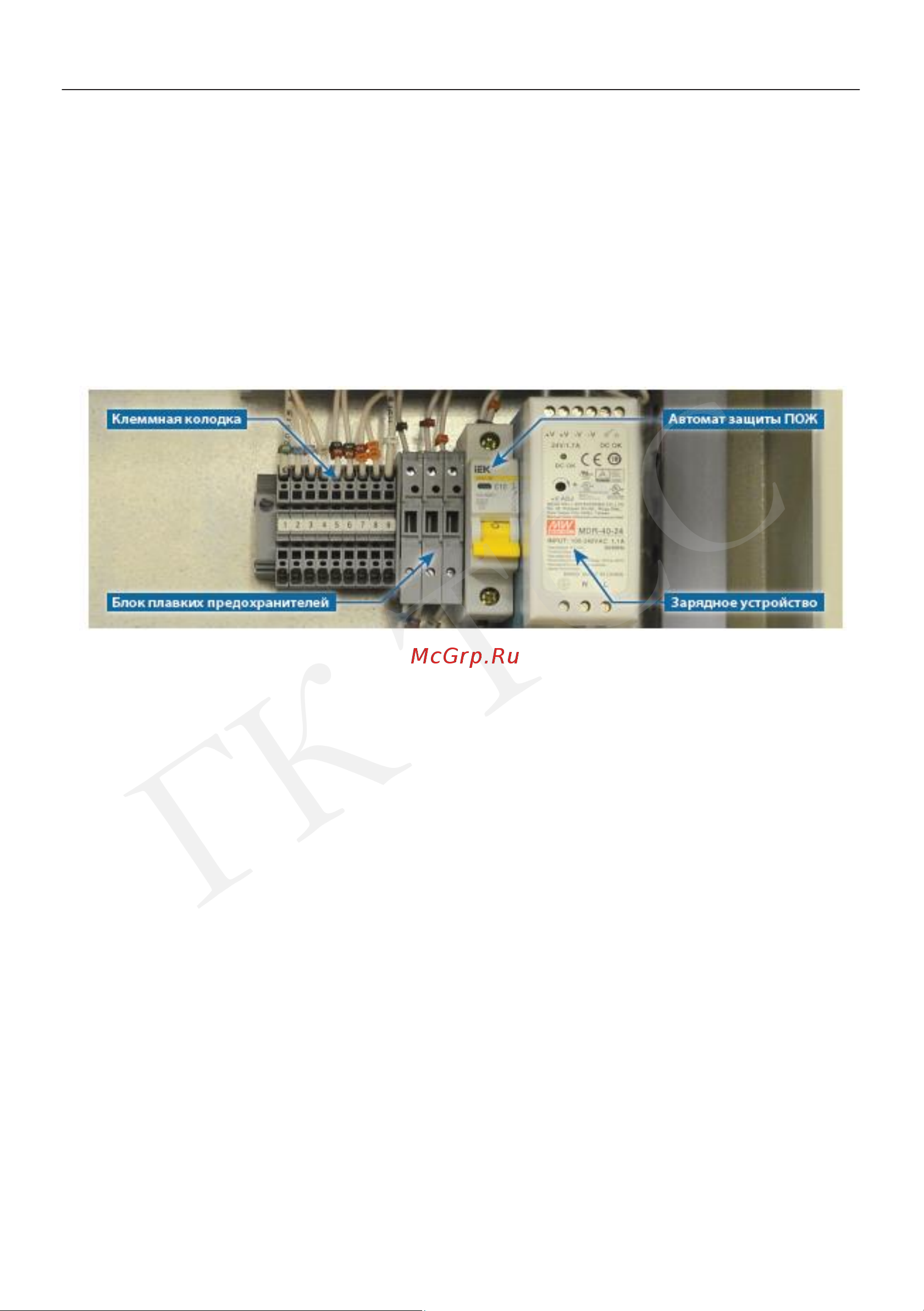

• Автоматическое зарядное устройство MEAN WELL с питанием от внешнего источника

электроснабжения (сети). Оно предназначено для поддержания уровня заряда

аккумулятора электростанции в режиме ожидания.

• Блок плавких предохранителей, обеспечивающих защиту:

- цепей управления реверсивного рубильника от внешнего (сети) и от резервного

(электростанции) источника;

- автоматического зарядного устройства.

• Автомат защиты подогревателя охлаждающей жидкости (ПОЖ).

• Клеммная колодка, предназначена для подсоединения кабеля управления от шкафа

управления электростанции.

Устройство шкафа

АВР

10. УСЛОВИЯ ПРИМЕНЕНИЯ ШКАФА АВР

• Окружающая температура: -20…+45°C. Средняя температура должна быть не более

+35°C в течение 24 ч.

• Относительная влажность: не более 50% при +40°C без конденсации влаги, при более

низких температурах допускается более высокая влажность

• Высота над уровнем моря: не более 2000 м.

11. РЕВЕРСИВНЫЙ РУБИЛЬНИК

Реверсивный рубильник – это интеллектуально-интегрированное изделие, которое

обеспечивает безыскровое переключение нагрузки, полное отключение нагрузки (в

«нулевом положении» рубильника). Он имеет большое расстояние между силовыми

контактами, способен выдерживать экстремально высокое импульсное напряжение (8

кВ и более). Расположение контактов – двухрядное, с двойными контактами, благодаря

этому обеспечивается компактность реверсивного рубильника, его высокий ресурс и

малое искрообразование.

В шкафу АВР «Стандарт» применяются реверсивные рубильники SHIM SHIQ5 или

YUYE YES1, в зависимости от производственной необходимости.
