8
ATS 15 DDAE
Общая сеть
Кабель управления
Контроллер
Контактор
Зарядное
устройство
Интерфейс
Генератор
L
2
L
1
L
3
N
N
N
Выход

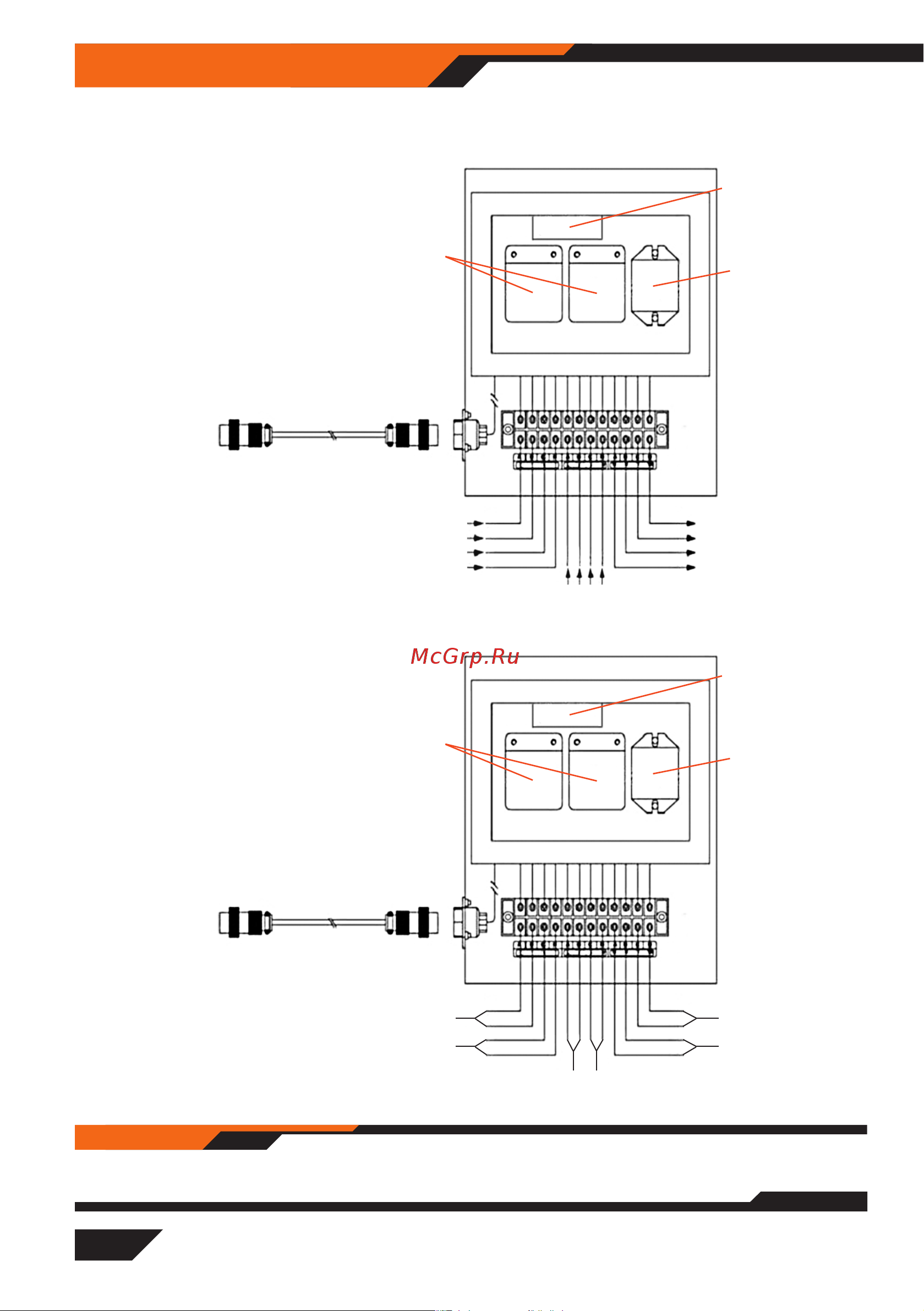

СХЕМЫ ПОДКЛЮЧЕНИЯ
ПОДКЛЮЧЕНИЕ ОДНОФАЗНОЙ СЕТИ
Кабель управления
Контроллер
Общая сеть
Контактор
Зарядное
устройство
Интерфейс
Генератор
U
3
V
3
W
3
U
2
V
1
U
1
V
2
W
1
W
2
N
N
N
Выход
ПОДКЛЮЧЕНИЕ ТРЁХФАЗНОЙ СЕТИ
Для трехфазного
подключения исполь-
зуйте 4 провода для
каждого соединения
U, V, W, N.
Для однофазного под-
ключения используйте
2 провода. Для этого
объедините U+V=L и
W+N=N.
Запрещается одновременное использование однофазного и трехфазного подключения.
ВНИМАНИЕ!
