Systeme Electric 16А 220В 2P+PEN на DIN-рейку PM-102, серия DeKraft 18012DEK Инструкция онлайн
Пайдалану жөнінде басшылық
Модульді розеткалар
1. Кіріспе.
Бұл пайдалану нұсқаулығы DIN рельсіне орнату үшін арналған PM-102 сериясының модульдік розеткаларына қолданылады.
2. Төмен вольтты жабдықты тағайындау туралы ақпарат
Модульдік розеткалар тек қана 35 мм DIN рельстегі тарату тақталарында орнатуға арналған, олар портативті жабдықты уақытша қосу үшін қызмет етеді. Сондай-ақ,
монтаж алаңында алдын-алу жұмыстарын жүргізу кезінде электр қуаты аз электр құралын қосу үшін. Жұмыс температурасының диапазоны -30°C ÷ +60°C.

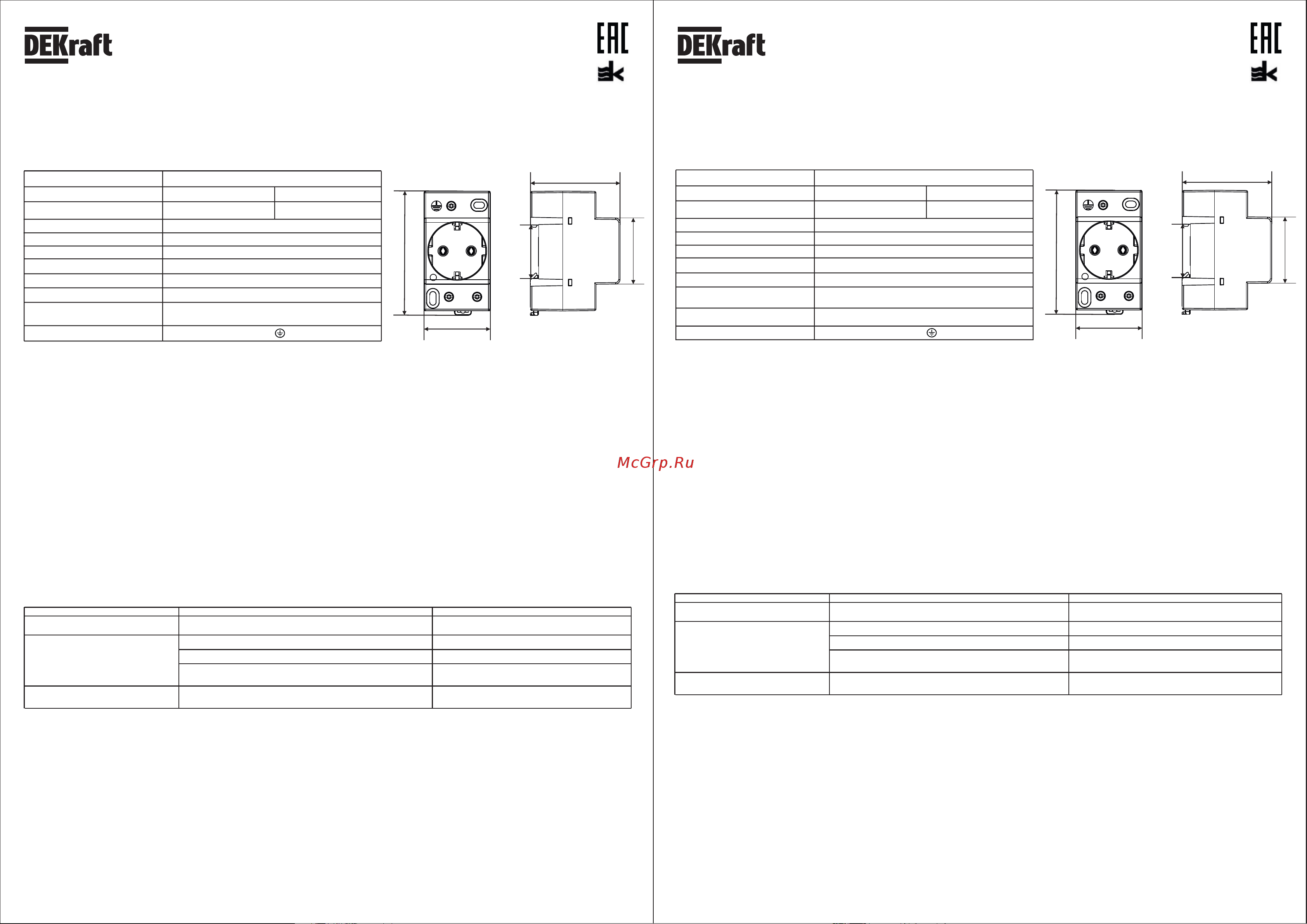

3.Техникалық сипаттамалары мен параметрлері
4. Қауіпсіз пайдалану қағидалары мен шарттары
Монтаждау мен ауыстыруды Электр кондырғыларды құру ережелеріне сәйкес білікті маман электр қуатын беретін құрылғыны сөндіріп жүргізеді. Индикаторлық
бұрағыштың көмегімен жұмыс орнында тоқтың жоқтығына міндетті түрде сенімді болу. Розетканың немесе қақпақтың астында жарық немесе сколдар анықталған
жағдайда розетканы монтаждауға және пайдалануға тыйым салынады. Розетканы ақауы бар электр сымдар жүйесіне қосуға тыйым салынады.
5. Монтаждау қағидалары мен шарттары
A. Коммутаторды ашыңыз, бұрандаларды бұрап алыңыз. Қалқаның жоғарғы бөлігін алыңыз.
Қосылу үшін мыс пен алюминий өткізгіштерді пайдалануға болады. Кем дегенде 2 (қапталған) негізгі класы бар өткізгіштерді пайдалану ұсынылады. Сонымен қатар
жіңішке қабырғалы жейдемен тамырларды тоқтату ұсынылады. Немесе кәбіл крандарын қолданыңыз. Тұрғын үй класы 1 (біржақты) бар өткізгіштерді қолданған
жағдайда олар жақсы байланыс жасау үшін екі еселенуі керек.
Сымдарды гайкамен және жеңімен жылжытыңыз. Бұрандаларды қатайтыңыз. Жерге қосу сымы кронштейн мен гайка арасында бекітілуі керек.
В шығысын 35 мм DIN рельсіне орнатыңыз.
D. Коммутатордың жоғарғы қақпағын орнына салыңыз. Бұрандаларды қатайтыңыз.
6. Сақтау қағидалары мен шарттары
Розетканы сақтау шарттары –+5 0С дан +40 0С дейін және 60% шамадағы ылғалдылықта өндіруші кәсіпорынның қаптамасында - 5 жыл.
7. Тасымалдау қағидалары мен шарттары
Өндірушінің қаптамасында кез келген көлікпен тасымалдау.
8.Сату қағидалары мен шарттары
Ерекше шарттар талап етілмейді, бөлшектеп сату желілерінде сатылады.
9. Қалдықтарын жою қағидалары мен шарттары
Облыстағы қалдықтармен жұмыс істеу аймақтық бағдарламаларға сәйкес коммуналдық қалдықтар ретінде жойылады.
10. Ақауларды анықтау кезіндегі ақпарат
11. Кепілді міндеттемелер
Розетканы пайдаланудың кепілді мерзімі – бөлшектеп сату күнінен бастап 2 жыл.
Жұмыс істеу мерзімі - бөлшектеп сату күнінен бастап 10 жыл.
12. Қабылдау туралы куәлік
Бұйым КО 004/2011 ТР сәйкестілігіне куәландырылған және пайдалануға жарамды деп танылған
Өндірілген айы мен жылы _______________________________________________
Өндірушінің техникалық бақылауының мөртабаны ___________________________
Сатқан күні ______________ Дүкеннің мөртабаны __________________
Өндіруші: «Потенциал»ЖШҚ, 425350, Ресей, Марий Эл Республикасы, Козьмодемьянск қ., Быстров көш., 1 үй., тел.: (83632) 9 21 00, факс: (83632) 9 21 07
potencial@schneider-electric.com,
RU Жеткізуші: «Шнейдер Электрик» АҚ, 127018, Ресей, Мәскеу қ., Двинцев көш., 12 үй., 1 корп. тел.: +7 (800) 200 64 46 (көпканалды), тел.: (495) 777 99 98
факс: (495) 777 99 94, ru.ccc@schneider-electric.com, www.schneider-electric.ru
KZ Импорттаушы/шағым қабылдаушы тарап: «Шнейдер Электрик» ЖШС, 050009, Қазақстан Республикасы, Алматы қ-сы, Абай даңғ., 151/115
www.schneider-electric.com/kz, тел: (727) 357 23 57
РЭ DinRozDek
Руководство по эксплуатации
Розетки м одульны е
1. Введение.
Данное руководство по эксплуатации распространяется на розетки модульные предназначенные для установки на DIN рейку.
2. Информация о назначении низковольтного оборудования
Розетки модульные предназначены для установки только в распределительный щит на 35 мм DIN рейку и служат для временного подключения переносного
оборудования или электрического инструмента малой мощности во время профилактических ремонтных работ в электрической сборке по месту установки.
Температурный режим эксплуатации .
3.Технические характеристики и параметры
4. Правила и условия безопасной эксплуатации
Обязательно убедиться в отсутствии
напряжения на месте работ с помощью индикаторной отвертки. Запрещается монтаж и эксплуатация розетки при обнаружении трещин или сколов в основании
розетки. Запрещается подключение розетки к неисправной электропроводке.
серии PM-102,
Для подсоединения можно использовать медные и алюминиевые проводники. Рекомендуется использовать проводники с классом жилы не менее 2 (многожильные),
при этом жилы рекомендуется оконцовывать тонкостенными гильзами. Либо использовать специальные кабельные наконечники. В случае использования проводников
с жилой 1-го класса (одножильные), жилы необходимо складывать вдвое для создания лучшего контакта.
DIN-рейку, заведя ее под два замка с последующим защелкиванием.
0 0
от -30 С до +60 С
Монтаж и замену производить при отключенном электропитании сети квалифицированным специалистом согласно ПУЭ.
5. Правила и условия монтажа
А. Открыть распределительный щит, отвернуть винты. Снять верхнюю часть щита.
Б.
Подсоединить провода, установив их зачищенные концы
между гайкой и гильзой, завернуть винты. Заземляющий провод закрепить между скобой и гайкой.
В. Установить розетку на 35 мм
Г. Установить обратно верхнюю крышку распределительного щита. Завернуть винты.
6. Правила и условия хранения
0 0
Условия хранения розетки - 5 лет в упаковке предприятия-изготовителя при температуре от +5 С до +40 С и относительной влажности 60%.
7. Правила и условия перевозки
Перевозка любым транспортом в упаковке изготовителя.
8. Правила и условия реализации
Особых условий не требуется, реализация через розничные сети.
9. Правила и условия утилизации
Утилизировать как твердые коммунальные отходы согласно региональных программ в области обращения с отходами.
10. Информация при обнаружении неисправности
11. Гарантийные обязательства
Гарантийный срок эксплуатации розетки - 2 года со дня розничной продажи.
Срок службы розетки - 10 лет со дня розничной продажи.
12. Свидетельство о приемке
Изделие сертифицировано на соответствие требованиям ТР ТС 004/2011 и признано годным для эксплуатации.
Месяц и год изготовления _________________
Штамп технического контроля изготовителя____________________________
Дата продажи __________________ Штамп магазина____________________
Изготовитель: ООО «Потенциал», 425350, Россия, Республика Марий Эл, г. Козьмодемьянск, ул. Быстрова, д.1., тел.: (83632) 9-21-00, факс: (83632) 9-21-07,
potencial@schneider-electric.com,
RU Поставщик: АО «Шнейдер Электрик», 127018, Россия, г. Москва, ул. Двинцев, д.12., корп.1. тел.: +7 (800) 200 64 46 (многоканальный), тел.: (495) 777 99 98,
факс: (495) 777 99 94, ru.ccc@schneider-electric.com, www.schneider-electric.ru
KZ Импорттаушы/шағым қабылдаушы тарап: «Шнейдер Электрик» ЖШС, 050009, Қазақстан Республикасы, Алматы қ-сы, Абай даңғ., 151/115.
www.schneider-electric.com/kz, тел: /727/357-23-57
РЭ DinRozDek
Характер неисправности
Вероятная причина
Метод устранения
Не вставляется вилка
Подключенная нагрузка не
функционирует
Слом внутреннего механизма
Нагрузка вышла из строя
Отсутствует напряжение в сети
Отсутствует электрический контакт между питающим
проводом и контактным зажимом
Замена розетки
Проверить нагрузку на функционирование
Проверить и обеспечить наличие напряжения в сети
Обеспечить нормальный контакт
Значение
Референс
Количество мест
Защитная крышка
Степень защиты от пыли и влаги
Контактные зажимы
Число контактов
Параметры
нет
1
IP20
Торцевые винтового типа для жестких и гибких
2
многожильных проводов сечением 0,75-2,5 мм
18012DEK
нет
2P+
Вилка перегревается
Слабый контакт между питающим проводом и контактным
зажимом
Подтянуть винт в контактном зажиме
Защитные шторки
Индикация
Отсутствует
Постоянное свечение
красного цвета
18112DEK
Номинальный ток, А
16
Номинальное напряжение, B
250
45
60
35
43
83
Мәні
Референс
Орындар саны
Қорғаныс қақпағы
Шаңнан және ылғалдан
қорғау дәрежесі
Контактные зажимы
Түйіспелер саны
Параметрлері
жоқ
1
IP20
1,5÷2,5 мм2 қимасы бар жез сымдар үшін винт тәрізді
18012DEK
жоқ
2P+
Қорғаныс қақпасы
Қорғаныс пердешелері
жоқ
тұрақты қызыл түс
18112DEK
Номиналды ток, А
16
Номиналды кернеу, В
250
45
60
35
43
83
Ақау сипаттамасы
Болжамды себеп
Жою әдісі
Айыр салынбайды
Қосылған жүктеме жұмыс істемейді
Ішкі механизмнің сынуы
Жүктеме істен шықты
Желіде тоқ жоқ
Тоқ беретін сыммен түйіспелі қысқыш арасында электр
түйіспесі жоқ
Розетканы ауыстыру
Жұмысына жүктемені тексеру
Желідегі тоқтың бар-жоғын тексеру және қамтамасыз ету
Қалыпты түйіспені қамтамасыз ету
Айыр қызып кетеді
Тоқ беретін сыммен түйіспелі қысқыш арасында түйіспе шамалы
Винтті түйіспелі қысуда бұрау
