12 | Deutsch
1 609 92A 2DX | (20.10.16) Bosch Power Tools

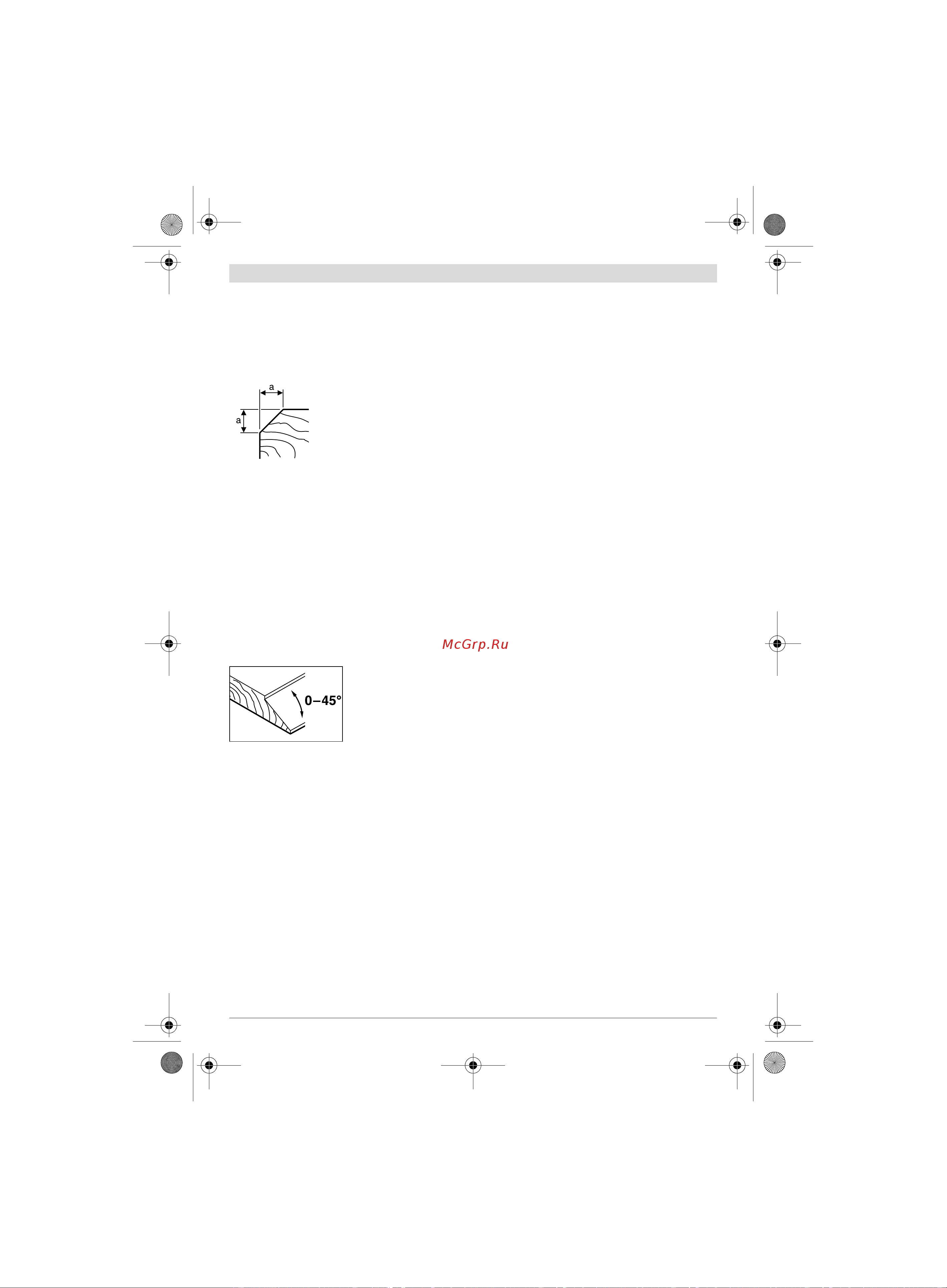

Kanten anfasen (siehe Bild O)
Die in der vorderen Hobelsohle vorhandenen V-Nuten ermög-
lichen ein schnelles und einfaches Anfasen von Werkstück-
kanten. Verwenden Sie die entsprechende V-Nut je nach ge-
wünschter Fasenbreite. Setzen Sie dazu den Hobel mit der
V-Nut auf die Werkstückkante auf und führen Sie ihn an dieser
entlang.
Hobeln mit Parallel-/Winkelanschlag (siehe Bilder K – M)
Montieren Sie den Parallelanschlag 21 bzw. den Winkelan-
schlag 25 jeweils mit der Befestigungsschraube 24 am Elekt-
rowerkzeug. Montieren Sie je nach Einsatz den Falztiefenan-
schlag 28 mit der Befestigungsschraube 27 am
Elektrowerkzeug.
Lösen Sie die Feststellmutter 23 und stellen Sie die ge-
wünschte Falzbreite an der Skala 22 ein. Ziehen Sie die Fest-
stellmutter 23 wieder fest.
Stellen Sie die gewünschte Falztiefe mit dem Falztiefenan-
schlag 28 entsprechend ein.
Führen Sie den Hobelvorgang mehrmals durch, bis die ge-
wünschte Falztiefe erreicht ist. Führen Sie den Hobel mit seit-
lichem Auflagedruck.
Anschrägen mit Winkelanschlag
Stellen Sie beim Anschrägen
von Falzen und Flächen den
erforderlichen Schrägungs-
winkel mit der Winkel-
einstellung 26 ein.
Wartung und Service
Wartung und Reinigung
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Lüftungs-
schlitze sauber, um gut und sicher zu arbeiten.
Halten Sie den Parkschuh 29 freigängig und reinigen Sie ihn
regelmäßig.
Bei verbrauchten Schleifkohlen schaltet das Elektrowerkzeug
selbsttätig ab. Das Elektrowerkzeug muss zur Wartung an den
Kundendienst geschickt werden, Anschriften siehe Abschnitt
„Kundendienst und Anwendungsberatung“.
Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann
ist dies von Bosch oder einer autorisierten Kundendienststel-
le für Bosch-Elektrowerkzeuge auszuführen, um Sicherheits-
gefährdungen zu vermeiden.
Antriebsriemen wechseln (siehe Bilder P –Q)
Drehen Sie die Schraube 6 heraus und nehmen Sie die Rie-
menabdeckung 7 ab. Entfernen Sie den verschlissenen An-
triebsriemen 30.
Reinigen Sie vor Einbau eines neuen Antriebsriemens 30 bei-
de Riemenräder 31 und 32.
Legen Sie den neuen Antriebsriemen 30 zuerst auf das kleine
Riemenrad 32 auf und drücken Sie den Antriebsriemen 30
anschließend unter Drehen von Hand auf das große Riemen-
rad 31 auf.
Achten Sie darauf, dass der Antriebsriemen 30 exakt in den
Längsrillen der Riemenräder 31 bzw. 32 läuft.
Setzen Sie die Riemenabdeckung 7 auf und ziehen Sie die
Schraube 6 fest.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-
zeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör.
www.powertool-portal.de, das Internetportal für Handwer-
ker und Heimwerker.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile be-
stellen oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040480
Fax: (0711) 40040481
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Anwendungsberatung: Tel.: (0711) 40040480
Fax: (0711) 40040482
E-Mail: Anwendungsberatung.pt@de.bosch.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile
bestellen.
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: service.elektrowerkzeuge@at.bosch.com
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatz-
teile bestellen.
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: Aftersales.Service@de.bosch.com
Verwendete Nut Maß a (mm)
keine 0 –4
klein 2 – 6
mittel 4 –9
groß 6 – 10
OBJ_BUCH-2410-003.book Page 12 Thursday, October 20, 2016 6:09 PM
