ЛЕБЕДКИ РУЧНЫЕ ЧЕРВЯЧНЫЕ модель ЛРЧ (VS)
4
Модели, поставляемые без каната
Наименование
ЛРЧ 250
(VS)
ЛРЧ 500
(VS)
ЛРЧ 1000
(VS)
Артикул
1009005
1009004
1009006
Тяговое усилие, кг
250
500
1000
Диаметр каната, мм
5
6,8
9
Канатоемкость, м
20
25
35
Количество слоев
4
4
4
Размеры, мм
А
150
180
300
B
330
360
490
C
150
180
300
D
200
260
300
E
240
240
370
Скорость навивки, м/мин
1
1
1
Масса, кг
10
14
40

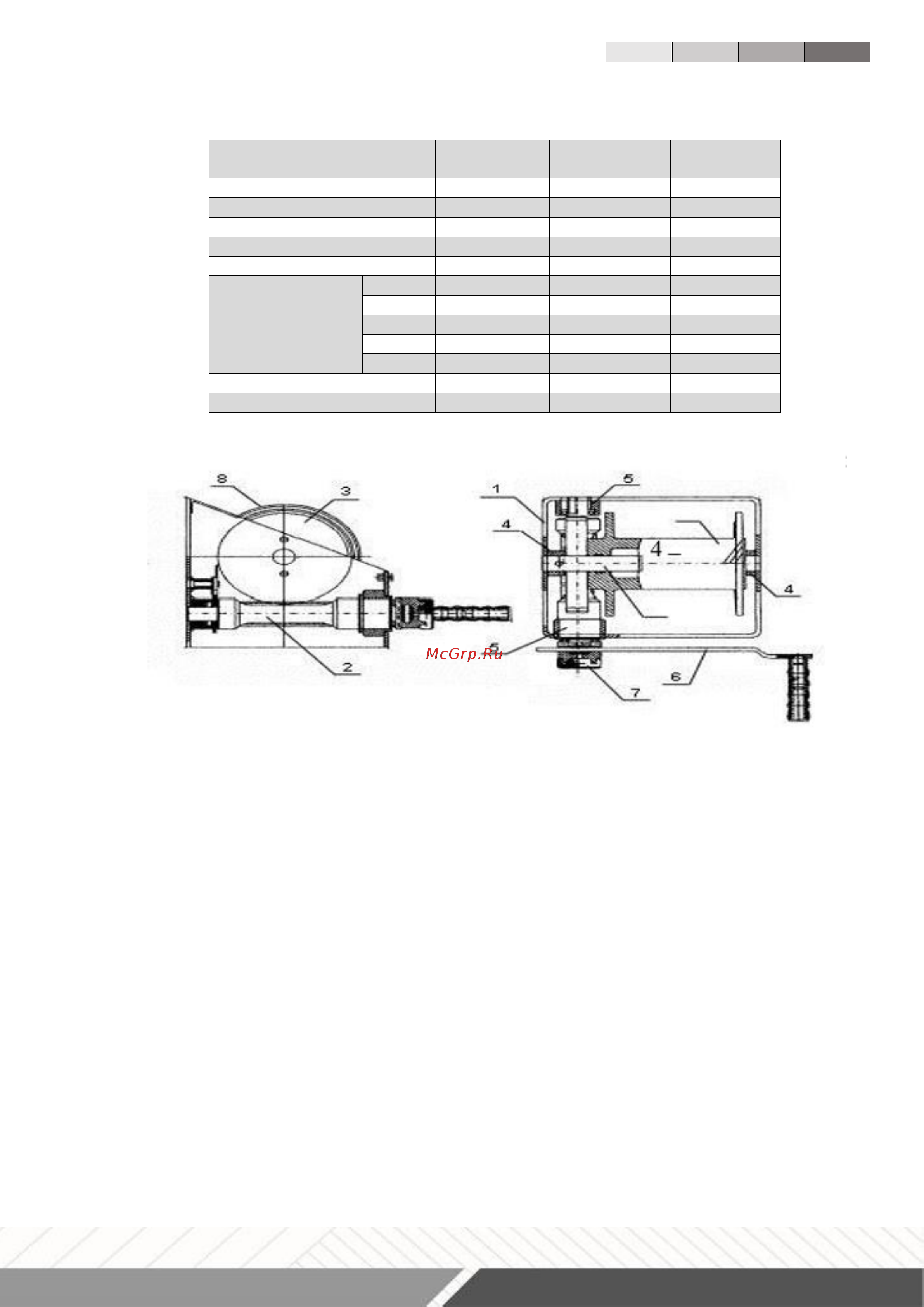

Рис.2 - Комплектующие лебедки ЛРЧ (VS)
1 – рама лебедки
2 – червячный вал
3 – зубчатое колесо
4 – опора вала барабана
5 – опора червячного вала
6 – рукоятка
7 – фиксатор рукоятки
8 – кожух редуктора
2. Использование по назначению
2.1 Порядок установки, подготовка и работа
Порядок установки и работы ручных лебедок моделей ЛРЧ (VS):
• Выберите или изготовьте ровную поверхность под основание лебедки.
Поверхности для лебедок моделей GR и Т необходимо подбирать или изготавливать
с учетом длины рукоятки.
