ручку по часовой стрелке, при этом отчетливо слышно щелканье. Поверните ручку против часовой стрелки,

звук щелчка не слышен, ручка должна поворачиваться плавно. Перед установкой каната обратите особое

внимание на прилагаемые схемы и направление накручивания и раскручивания каната на/с барабана.

 Для установки каната подготовьте канат, соответствующий мощности типа лебедки. Канат должен быть

достаточно длинным, чтобы на барабане могло помещаться минимум три витка каната, так как в противном

случае нагрузка будет действовать непосредственно на отверстие для установки каната на барабане и,

следовательно, канат может оторваться от барабана.

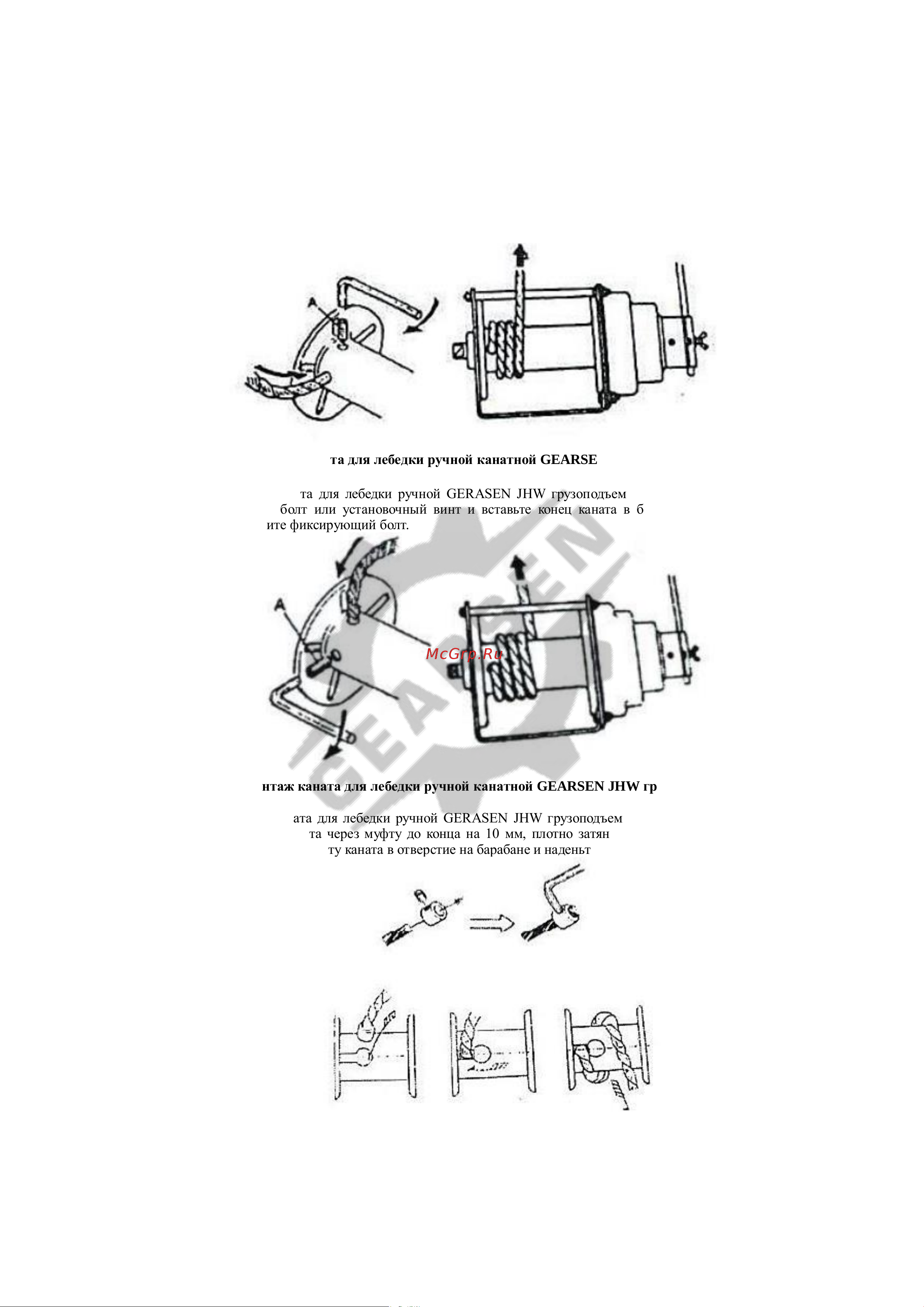

 Для монтажа каната лебедки ручной GERASEN JHW грузоподъемностью 500 кг (рисунок 4) ослабьте

фиксирующий болт или установочный винт и вставьте конец каната в барабан на 57 мм до конца каната.

Плотно затяните болт до требуемого крутящего момента.

Рисунок 4. Монтаж каната для лебедки ручной канатной GEARSEN JHW грузоподъёмностью 500 кг

 Для монтажа каната для лебедки ручной GERASEN JHW грузоподъемностью 1000 кг (рисунок 5) ослабьте

фиксирующий болт или установочный винт и вставьте конец каната в барабан на 72 мм до конца каната.

Плотно затяните фиксирующий болт.

Рисунок 5. Монтаж каната для лебедки ручной канатной GEARSEN JHW грузоподъёмностью 1000 кг

 Для монтажа каната для лебедки ручной GERASEN JHW грузоподъемностью 2000 кг и 3000 кг (рисунок 6)

вставьте конец каната через муфту до конца на 10 мм, плотно затяните фиксирующий винт с шестигранной

головкой. Вставьте муфту каната в отверстие на барабане и наденьте муфту каната на паз.

Рисунок 6. Монтаж каната для лебедки ручной канатной GEARSEN JHW грузоподъёмностью 2000 кг, 3000 кг
