ЛЕБЕДКА РУЧНАЯ БАРАБАННАЯ TOR FD

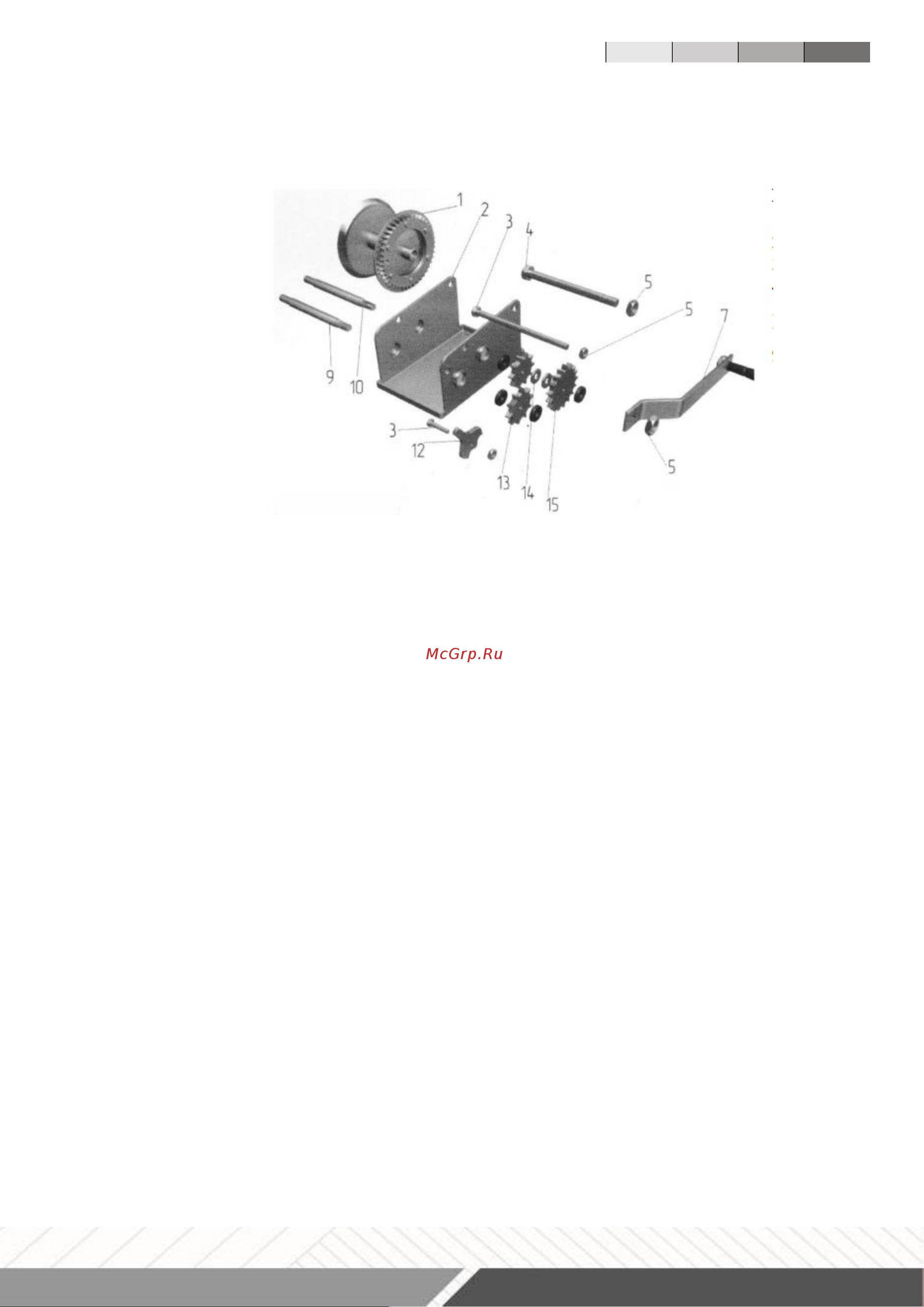

Рис.1 - Комплектующие лебедки FD.

1 – барабан

2 – рама лебедки

3 – болт

4 – вал барабана

5 – гайка

7 – рукоятка

9 – вал

10 – вал

12 – переключатель

13 – зубчатое колесо

14 – опорная втулка

15 – зубчатое колесо

Ручная лебедка состоит из канатного барабана, редуктора подъема, корпуса

(рамы), несущего узлы лебедки, стального каната и рычага. Лебедка управляется

вручную с помощью рычага, который совершает круговое движение. Она, как

правило, имеет стопорный механизм, предотвращающий самопроизвольное

опускание поднятого груза. Если поднимаемый груз и лебедка ручная расположены

на одном уровне, то для его подъема лебедку необходимо доукомплектовать

блоком, который крепится сверху над механизмом.

В комплект входят:

• лебедка с тросом и крюком в сборе;

• рукоятка;

• гайка фиксации рукоятки;

• паспорт.
