10

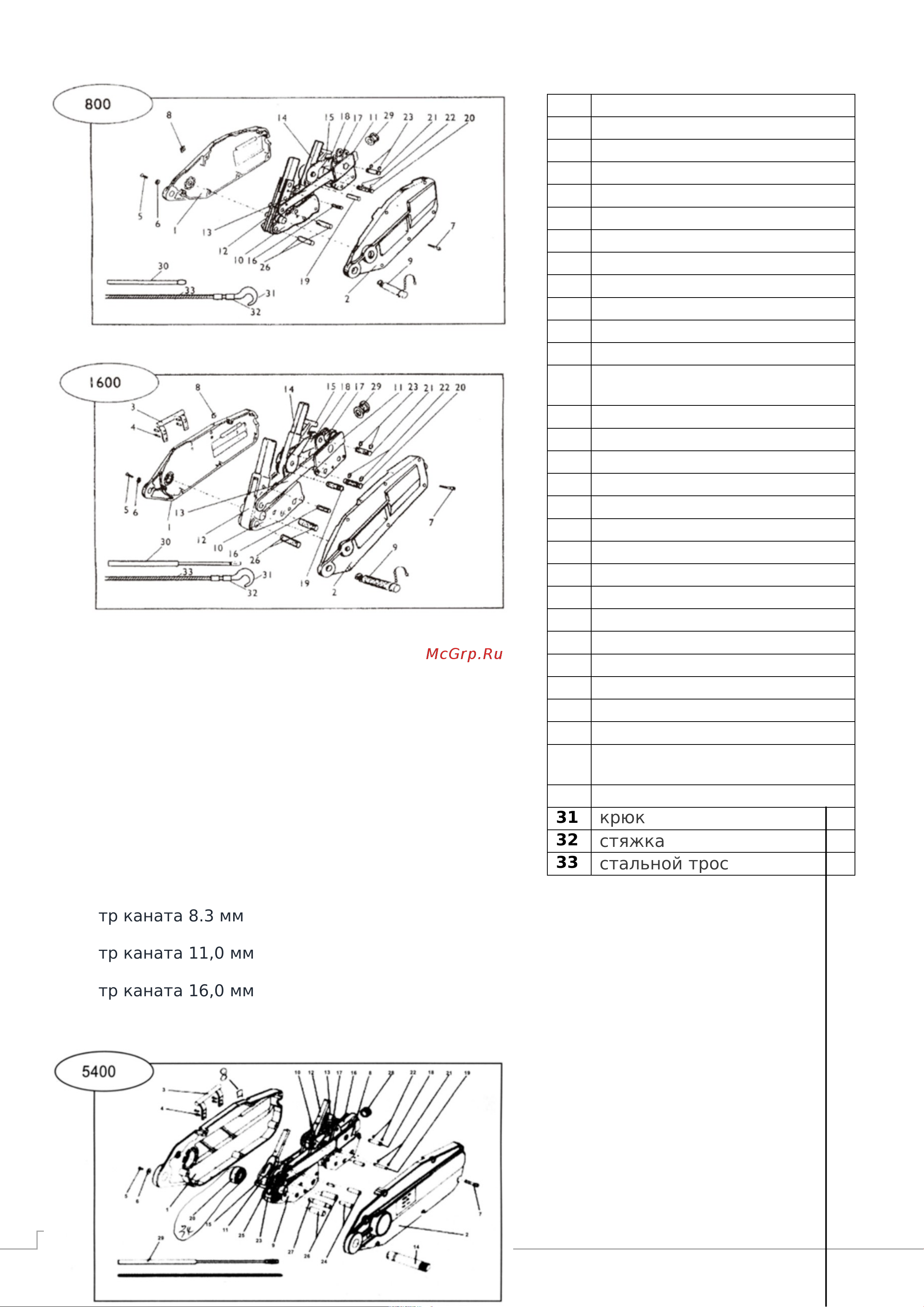

5. СХЕМА
диаметр каната 8.3 мм
диаметр каната 11,0 мм
диаметр каната 16,0 мм
1
левая сторона корпуса
2
правая сторона корпуса
3
ручка
4
держатели
5
болт
6
шайба
7
болт
8
гайка
9
анкерный болт
10
блок передних захватов
11
блок задних захватов
12
рычаг переднего хода
13
длинное соединительное
колесо
14
рычаг заднего хода
15
освобождающий рычаг
16
предохранительный болт
17
верхний захват
18
соединительное колесо
19
2 шпилька
20
3 шпилька
21
4 шпилька
22
шайба
23
шайба
24
прыгающая шайба
25
5 шпилька
26
соединительное колесо
27
кривошип
28
шпилька
29
направляющая трубка для
троса
30
труба-удлинитель
31
крюк
32
стяжка
33
стальной трос
