2
Спецификация Рычажная лебедка серии JCP
Модель JCP-1 JCP-2 JCP-4
Артикул 180410 180420 180440
Тяговое усилие (тонны) 1 2 4
Макс. высота подъема (м) 3,7 1,8 1,8
Передаточное отношение
рычажного механизма
18:1 36:1 36:1
Длина рычага (мм) 419 419 521
Мин. расстояние между
крюками (мм)
432 533,5 552,5
Диаметр троса (мм) 4,8 4,8 6,4
Масса (кг) 3 4 6
Спецификация данной инструкции является общей информацией. Компания WMH Tool Group
оставляет за собой право на изменение конструкции лебедки, деталей и соединений без пред-
варительного уведомления.
Описание

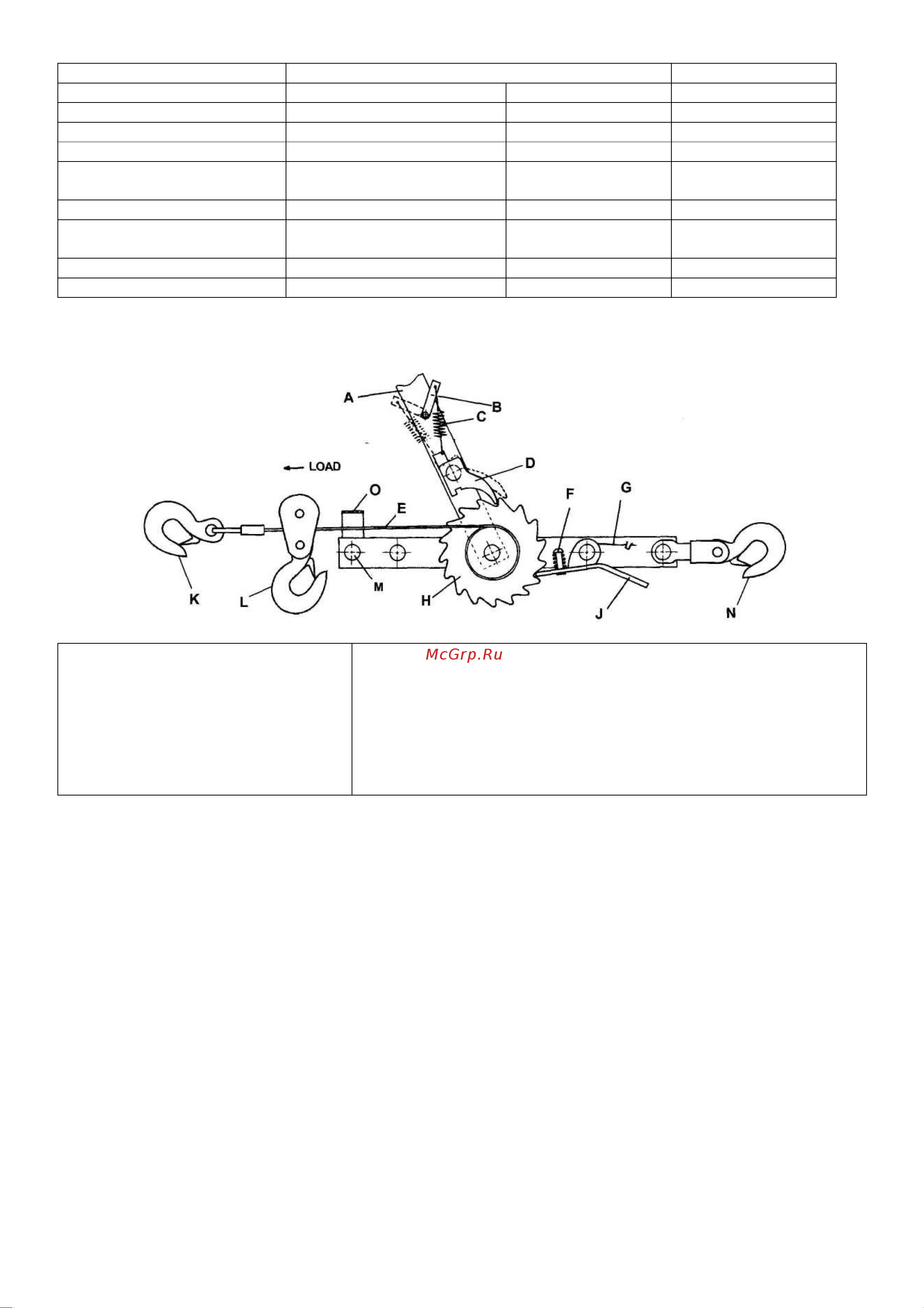

Рис. 1
A – рукоятка
B – предохранительная щеколда
C - пружина
D - толкатель
E - трос
F – блокирующий рычаг
G – движущая пружина
H – храповое колесо
J – стопорный рычаг
K – нижний крюк
L – дополнительный шкивный блок (только для моделей
JCP-2, JCP-4)
M – регулировочный болт троса
N – верхний крюк
O – направляющая троса
РАБОТА
Положение крюка без груза (муфта ме-
ханизма свободного хода) (Рис. 1)
1. Чтобы удержать толкатель (D) над храпо-
вым колесом (Н) без груза, установите
предохранительную щеколду (B), как по-
казано на рисунке пунктирной линией.
2. Крепко держите лебедку с помощью руко-
ятки в верхнем положении, и нажмите на
стопорный рычаг (J), чтобы отвести сто
-
порный рычаг от храпового колеса.
3. С чьей-либо помощью вытяните трос (на-
девайте перчатки для работы с тросом);
или прикрепите нижний крюк (К) к грузу
и переместите лебедку до точки фиксации
груза, оставляя трос сзади Вас.
ВНИМАНИЕ
Когда лебедка находится под тяжестью гру-
за, следите, чтобы на барабане всегда
было
три оборота троса.
4. Ослабьте стопорную рукоятку и предохра-
нительную щеколду, чтобы ввести в заце-
пление толкатель и храповое колесо и на-
чать поднимать груз.
Перемещение или поднятие груза
(Рис. 1)
1. Установите предохранительную щеколду
(В), как показано на рисунке жирной ли-
нией: толкатель (D) войдет в зацепление
с храповым колесом
(Н) с помощью пру-
жины (С).
2. Груз фиксируется стопорной рукояткой
(J), толкатель входит в зацепление с хра-
повым колесом.
3. Переместите рукоятку (А) по направлению
к грузу, а рукоятку с храповым механиз-
мом назад и вперед.
4. Когда в конце хода давление на рукоятку
уменьшится, стопорный рычаг (J) входит в
зацепление
с храповым колесом и фикси-
рует груз. Повторите операцию.
Опускание груза
