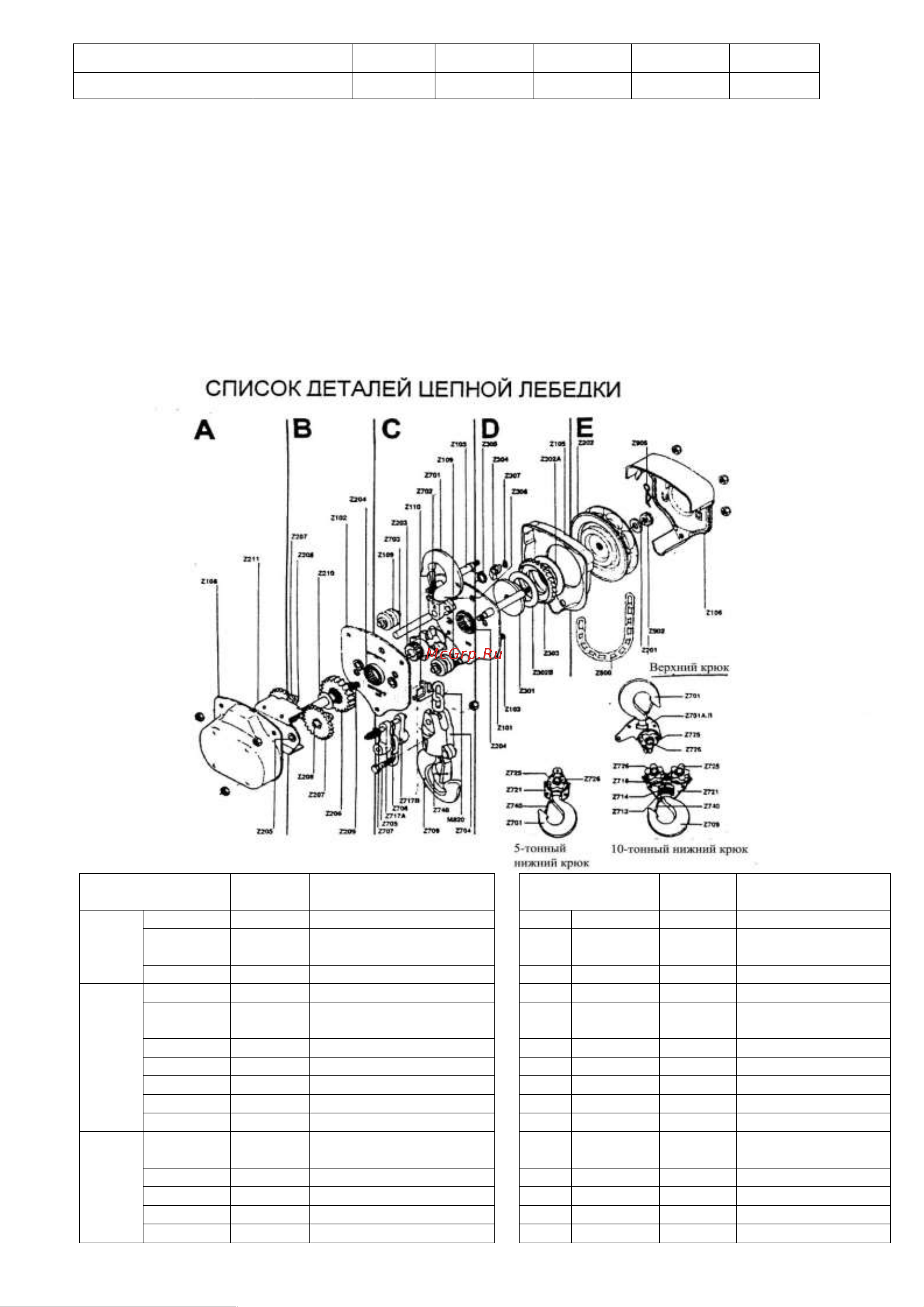

7. Список деталей

№ детали

Количес

тво

Описание

№ детали

Количес

тво

Описание

A

Z108

1

Крышка прибора

Z105

1

Кожух тормоза

Z205

4

Втулка привода

Z204

1

Игольчатый

подшипник

Z211

1

Опорная пластина

Z301

1

Ступица

B

Z102

1

Боковая пластина (II)

Z302A

1

Тормозной диск А

Z204

1

Игольчатый

подшипник

D

Z302B

1

Тормозной диск В

Z206

1

1-ая шестерня

Z303

1

Храповик

Z207

2

2-ая шестерня

Z304

1

Собачка

Z208

2

3-я шестерня

Z305

1

Пружина

Z209

1

Вал шестерни

Z306

1

Штифт пружины

Z210

1

Прокладка шестерни

Z106

1

Кожух колеса

Z109

2

Направляющая цепи

E

Z201

1

Прокладка

ручного колеса

Z110

1

Стриппер цепи

Z202

1

Ручное колесо

Z203

1

Ролик нагрузки

Z800

1

Ручная цепь

Z701-702

1

Верхний крюк

Z902

1

Гайка шестерни

Z709-704

1

Нижний крюк (VH)

Z905

1

Шплинт
