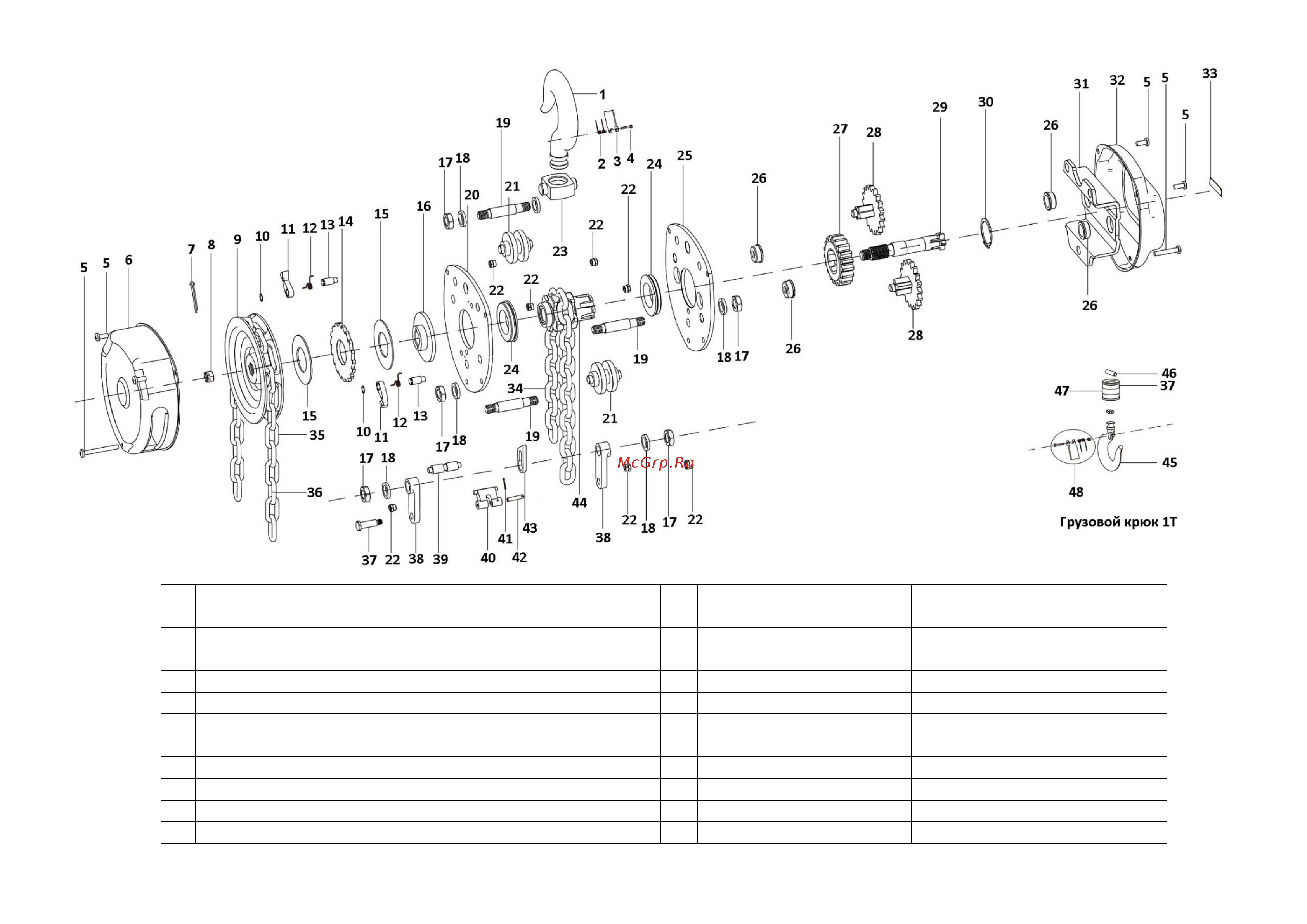

7. Деталировка на примере модели 1T3M
1
Крюк подвеса
13
Пин собачки торм. мех-ма
25
Плата шестер. механизма
37
Болт
2
Пружина собачки крюка
14
Зубчатое колесо
26
Втулка скольжения
38
Держатель направляющей
3
Собачка крюка
15
Диск трения
27
Центральная шестерня
39
Штырь направляющей цепи
4
Заклепка
16
Опора тормоза
28
Боковая шестерня
40
Фиксатор цепи
5
Болт
17
Гайка
29
Приводной вал
41
Шплинт
6
Задняя крышка тали
18
Шайба
30
Стопорное кольцо
42
Штырь фиксатора цепи
7
Шплинт
19
Двусторонний болт
31
Крышка-фиксатор
43
Направляющая цепи
8
Шлицевая гайка
20
Плата мех-ма управления
32
Передняя крышка
44
Грузовой шкив
9
Колесо цепи управления
21
Направляющий ролик
33
Маркировочная табличка
45
Грузовой крюк
10
Стопорное кольцо
22
Шлицевая гайка
34
Грузовая цепь
46
Пин крепления крюка
11
Собачка торм. мех-ма
23
Крепление крюка подвеса
35
Цепь управления
47
Крепление грузового крюка
12
Пружина собачки
24
Роликовый подшипник
36
Соединительное звено
48
Собачка грузового крюка
