Etalon В400 с вибростолом 552503 СХЕМА ПОДКЛЮЧЕНИЯ СЖАТОГО ВОЗДУХА К ПОКРАСОЧНОМУ АППАРАТУ Etalon онлайн

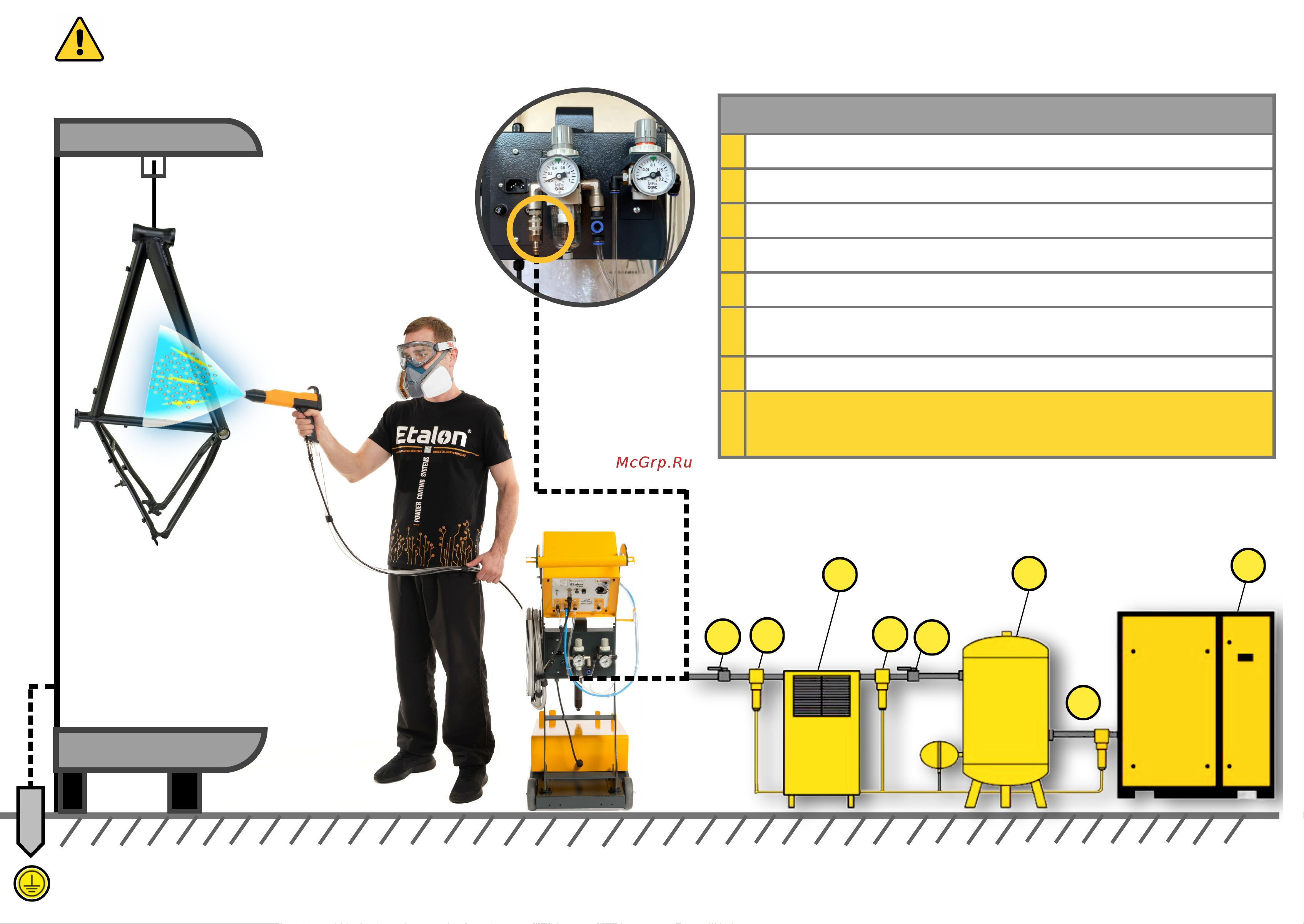

ПОДКЛЮЧЕНИЕ УСТАНОВКИ ETALON В400 К ВОЗДУШНОЙМАГИСТРАЛИ

Обязательно подключить

аппарат к контуру заземления!

ВАЖНО! СЛЕДОВАТЬ РЕКОМЕНДАЦИЯМ!

1 Воздушный компрессор (min 350 л/мин, 8-10 bar).

2 Ресивер (min 350-500 лит.).

3 Рефрижераторный осушитель воздуха принцип "холодильника".

4 Вентиль перекрытия (при регламентных работах).

5 Магистральные фильтры (Влагоотделитель).

6 Для подключения аппарата к воздуху, необходимо подвести шланг

Ø 8 мм. подключить к штуцеру-ёлочка (в комплекте).

7 Рабочее входное давление должно быть min 6-7 bar.

8 ВНИМАНИЕ !!! Неочищенный воздух содержит частицы пыли,

масла и влаги, которые приводят к дефектам покраски,

повышенному износу расходников и к поломкам аппарата.

4 5
