НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Пресс гидравлический ручной для опрес-

совки наконечников ПГ-150П предназначен для

оконцевания и соединения алюминиевых и мед-

ных жил проводов и кабелей сечением 4-150 мм²

способом опрессовки с использованием кабель-

ных наконечников и гильз стандарта DIN с по-

мощью набора шестигранных матриц. Возможно

использование других матриц с аналогичным

способом фиксации.

ПОРЯДОК РАБОТЫ

1. Выбрать матрицы в соответствии с сече-

нием и материалом жил.

2. Открыть головную часть пресса, вставить

матрицы в пазы.

3. Поместить жилу с наконечником (гильзой)

между матрицами.

4. Качанием рычага произвести опрессовку

до момента смыкания матриц.

5. Нажать на рычаг запорного клапана, при

этом поршень возвратиться в исходное положе-

ние.

В случае необходимости разблокировать

пресс можно на любом этапе опрессовки. Для

этого надо нажать на рычаг запорного клапана.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Внутри гидравлического узла с одной сто-

роны смонтированы рабочий поршень с манже-

той, пружина для возврата поршня в исходное

положение, с другой - нагнетательный цилиндр

и плунжер.

При качании рычага пресса плунжер насоса,

совершая возвратно-поступательное движение,

создаёт избыточное давление,

в результате чего масло под давлением попа-

дает в рабочий цилиндр и перемещает рабочий

поршень. Поршень, в свою очередь, воздействуя

на матрицу, обеспечивает необходимое давле-

ние на обжимаемую деталь.

Возврат поршня в исходное положение

осуществляется возвратной пружиной при от-

крытом запорном клапане, соединяющим по-

средством каналов рабочую полость цилиндра с

масляным баллоном.

МЕРЫ БЕЗОПАСНОСТИ

- При пользовании инструментом соблюдайте

отраслевые и производственные меры без-

опасности.

- При работе соблюдайте приведенные тех-

нические параметры.

Несоответствие обрабатываемых параме-

тров металла техническим характеристикам ин-

струмента приведет к выходу его из строя.

1 Макс. сила опрессовки, кН 35

2 Ход поршня, мм 9

3 Длина, мм около 215

4 Вес, кг около 1,36

5 Уплотнители 1 КОМПЛ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Разрешено к применению в качестве рабо-

чей жидкости индустриальное масло ВМГЗ.

Неисправность Причины Способ устранения

Пресс не

качает или

не развивает

максимального

усилия

Отсутствие мас-

ла в масляном

баллоне или его

наличие ниже

установленной

нормы

1. Отвернуть неподвижную

ручку от корпуса.

2. Отвернуть пробку масляного

баллона.

3. Залить масло до пробки.

4. Пробку и ручку завернуть.

Разрешено к применению в

качестве рабочей жидкости

индустриальное масло И-20А

или масло ВМГЗ.

Течь масла из-

под рабочего

поршня

Сработалась

манжета

1. Вывернуть вилку.

2. Снять вилку и возвратную

пружину.

3. Завернуть запорный клапан

и качать рычаг до выхода из

гидравлического узла черной

манжеты на рабочем поршне.

4. Заменить манжету.

5. Отвернуть запорный клапан

и принудительно вернуть

рабочий поршень в нижнее

положение.

6. Вставить в гидравлический

узел возвратную пружину и

закрутить вилку.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

И МЕТОДЫ ИХ УСТРАНЕНИЯ

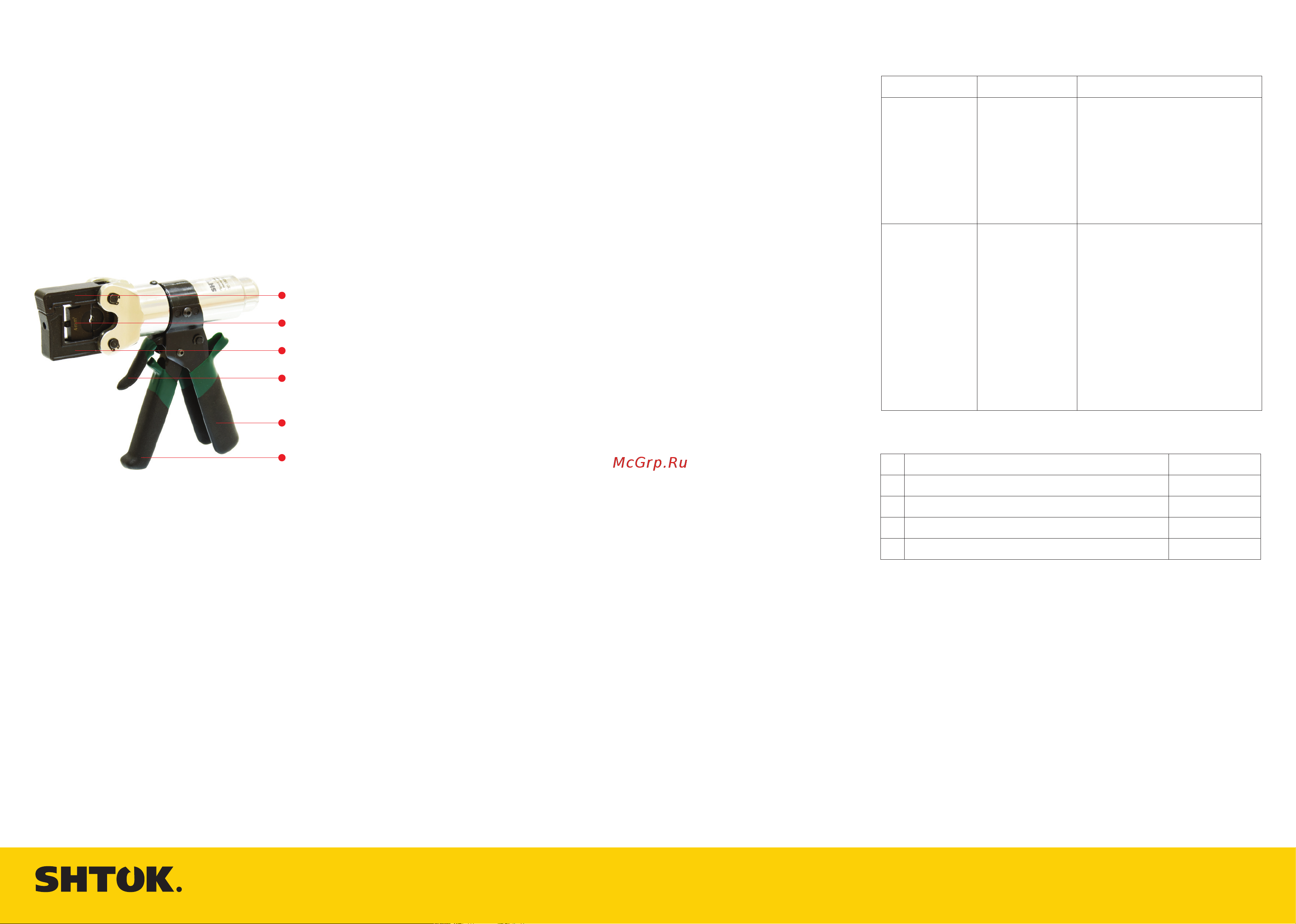

рычаг запорного

клапана

задвижка

рабочая голова

ручка насоса

ручка

инструмента

матрицы
