НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Прессы гидравлические ручные со встроенным

насосом ПГ-300, ПГ-300К предназначены для окон-

цевания и соединения алюминиевых и медных жил

изолированных проводов и кабелей сечением 10-

300 мм² способом опрессовки с использованием

кабельных наконечников и гильз стандарта DIN с

помощью набора шестигранных матриц. Пресс ПГ-

300 СИП предназначен для опрессовки СИП, имеет

в комлекте 3 матрицы. Модель с литерой «К» в на-

звании оснащена предохранительным клапаном

ограничения давления. Он позволяет избежать из-

быточного давления и предотвращает выход инстру-

мента из строя. Клапан настроен таким образом, что

при смыкании матриц и достижении необходимого

усилия опрессовки, происходит блокирование даль-

нейшего нагнетания рабочей жидкости в систему.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

Внутри гидравлического узла с одной стороны

смонтированы рабочий поршень с манжетой, пру-

жина для возврата поршня в исходное положение, с

другой — цилиндр нагнетательный и плунжер.

При качании рычага пресса плунжер насоса, со-

вершая возвратно-поступательное движение, соз-

даёт избыточное давление, в результате чего масло

под давлением попадает в рабочий цилиндр и пере-

мещает рабочий поршень. Поршень, в свою очередь,

воздействуя на матрицу, обеспечивает необходимое

давление на обжимаемую деталь.

Возврат поршня в исходное положение осущест-

вляется возвратной пружиной при открытом запор-

ном клапане, соединяющим посредством каналов

рабочую полость цилиндра с масляным баллоном.

ПОРЯДОК РАБОТЫ

1. Выбрать матрицы в соответствии с сечением

жил.

Вставить матрицы в рабочую голову.

Поместить жилу с наконечником (гильзой)

между матрицами.

Завернуть запорный клапан до отказа.

Качанием рычага произвести опрессовку до

момента соприкосновения матриц. При опрессовке

следует руководствоваться «Общими рекомендаци-

ями по опрессовке» и таблицей «Рекомендованное

количество опрессовок наконечника DIN».

Отвернуть на пол-оборота запорный клапан,

при этом поршень возвращается в исходное поло-

жение.

В случае необходимости разблокировать пресс

можно на любом этапе опрессовки. Для этого надо

отвернуть запорный клапан на пол-оборота.

Внимание!!! Во избежание поломки пресса не сле-

дует качать рычаг после соприкосновения матриц.

ОБЩИЕ РЕКОМЕНДАЦИИ ПРИ ОПРЕССОВКЕ

Опрессовку следует производить, ориентируясь

на разметку мест опрессовки на хвостовике.

Опрессовку хвостовика наконечника следует на-

чинать со стороны лапки, двигаясь к концу хвосто-

вика (См. рис. 1). На рисунке направление указано

стрелкой.

При опрессовке кабельных гильз начинать

опрессовку следует от середины и двигаться к концу

гильзы (См. рис. 2).

Рекомендованное количество опрессовок при

использовании матриц пресса ПГ-300/ПГ-300К ука-

зано в Табл. 1.

В крайнем случае, если на наконечнике/гильзе

нет обозначения места опрессовки, опрессовку

следует производить таким образом, чтобы рас-

стояние между местами опрессовки было при-

мерно равно ширине следа опрессовки (См. рис. 3).

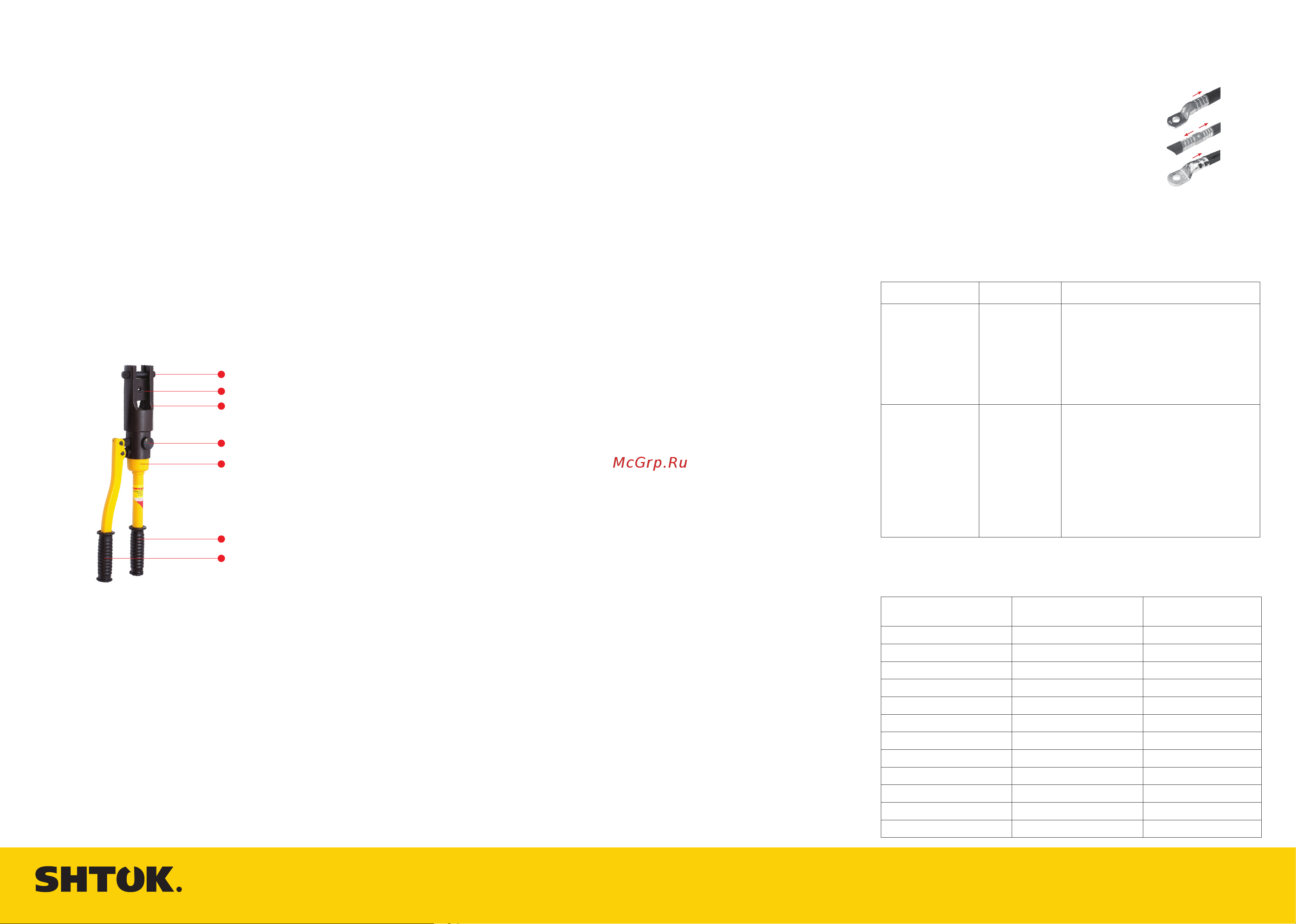

штифт

матрицы

вилка

запорный клапан

гидравлический узел

неподвижная ручка

рычаг

Рис. 1 Опрессовка наконечника DIN

Рис. 2 Опрессовка гильзы

Рис. 3 Опрессовка наконечника Стандарт

Под наконечником Стандарт понимается тонкостенный

наконечник, близкий по параметрам к стандарту DIN.

Сечение, мм² Медные наконечники

Алюминиевые

наконечники

10 1 2

16 1 2

25 1 2

35 1 2

50 1 2

70 1 3

95 1 3

120 1 3

150 1 3

185 1 3

240 2 3

300 2 3

РЕКОМЕНДОВАННОЕ КОЛИЧЕСТВО

ОПРЕССОВОК НАКОНЕЧНИКА DIN

Табл. 1

Неисправность Причины Способ устранения

Пресс не качает

или не развивает

максимального

усилия

Отсутствие

масла в

масляном бал-

лоне или его

наличие ниже

установлен-

ной нормы

1. Отвернуть неподвижную ручку от

корпуса.

2. Отвернуть пробку масляного

баллона.

3. Залить масло до пробки.

4. Пробку и ручку завернуть.

Разрешено к применению в качестве

рабочей жидкости индустриальное

масло И-20А или масло ВМГЗ.

Течь масла

из- под рабочего

поршня

Сработалась

манжета

1. Вывернуть вилку.

2. Снять вилку и возвратную пружину.

3. Завернуть запорный клапан и качать

рычаг до выхода из гидравлического

узла черной манжеты на рабочем

поршне.

4. Заменить манжету.

5. Отвернуть запорный клапан и при-

нудительно вернуть рабочий поршень

в нижнее положение.

6. Вставить в гидравлический узел воз-

вратную пружину и закрутить вилку.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

И МЕТОДЫ ИХ УСТРАНЕНИЯ

Опрессовывать, в таком случае, используя всю длину

хвостовика.
